Siemens 3VA6140-5KP41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

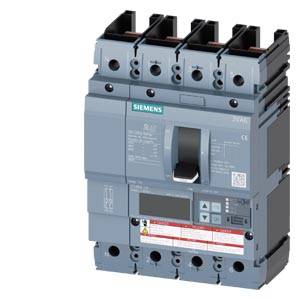

Šedý výkonový spínač od Siemensu, zobrazený jako technický produktový obrázek, ukazuje pohled zepředu a místa připojení.

Ilustrační obrázek

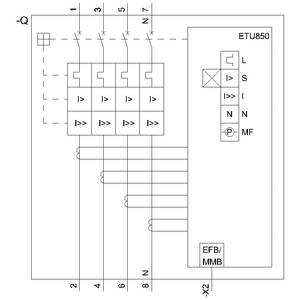

Schematické znázornění elektrického schématu s komponenty: ETU850, EFB/MMB. Zobrazuje spínací kontakty a propojení.

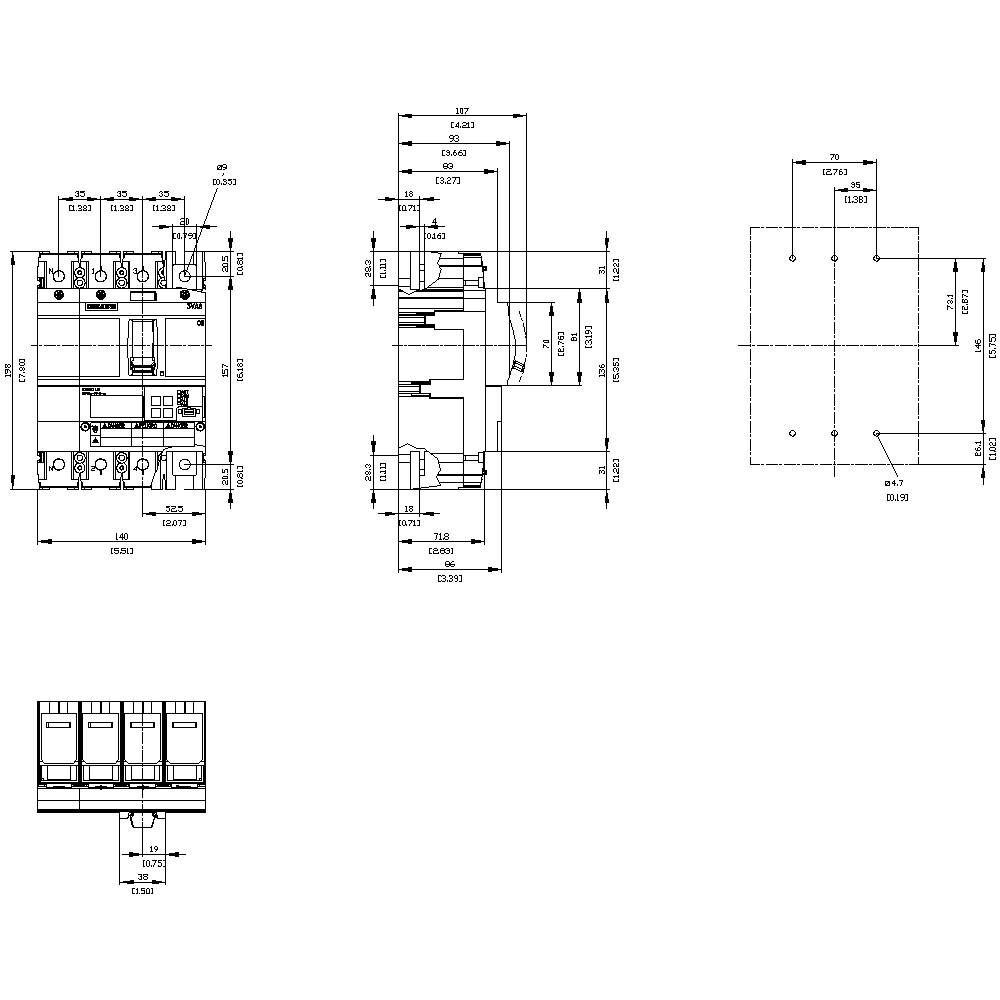

Technický výkres elektrického zařízení s pohledem zepředu a z boku. Rozměry jsou uvedeny v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Typ

3VA6140-5KP41-0AA0

Rozsah nastavení proudu (min.)

16 A

Rozsah nastavení (proud)

16 - 40 A

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (32 304,96 Kč / kus)

34 111,57 Kč

-5 %

32 304,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA6140-5KP41-0AA0

Rozsah nastavení proudu (min.): 16 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 16 - 40 A

Počet pólů: 4pólový

Spínací napětí (max.): 600 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: ETU850

: IP40

Hloubka: 86 mm

Šířka: 140 mm

V: 198 mm

Rozm.: (š x v x h) 140 x 198 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 40 A

: 4

: 16-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 55 kA

: 24-400 A

: 60-480 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1724567 Siemens 3VA6140-5KP41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1724567 Siemens 3VA6140-5KP41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

Popis

Spínač 3 VA6 UL frame 150 spínací výkon třída M 35 kA @ 480V 4pólová, zařízení ochranné ETU850, obvody, v = 40 A ochrana proti přetížení ir = 16 A... 40 A ochrana proti zkratu Isd = 0,6..10x, Ii = 1,5..12x v N-ochranným (OFF, až 160 %) bez připojení kompaktní výkon spínač 3VA6 s ETU 8-dílná pro zařízení, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA UL měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení. 3. K dispozici jako 3 a 4pólové provedení. 4. Spínací výkon 4 výkonnostními třídami od 55 kA . 150 kA při 480 V. 5. V závislosti na velikosti: jmenovitý proud 40 A.600 A. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrované měřicí funkce a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
