Siemens 3VA6140-5JQ31-2AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

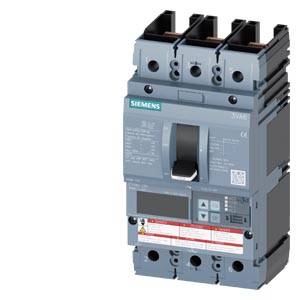

Elektrický jistič Siemens, šedé barvy, se třemi spínacími kontakty a štítky s technickými specifikacemi.

Ilustrační obrázek

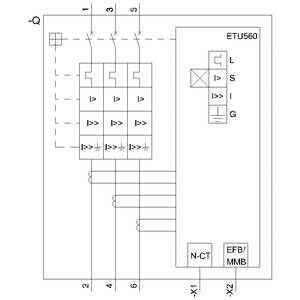

Schéma zapojení elektronického ochranného zařízení ETU560 s hlavními funkcemi L, S, I, G; zobrazuje elektrické proudové cesty a připojení.

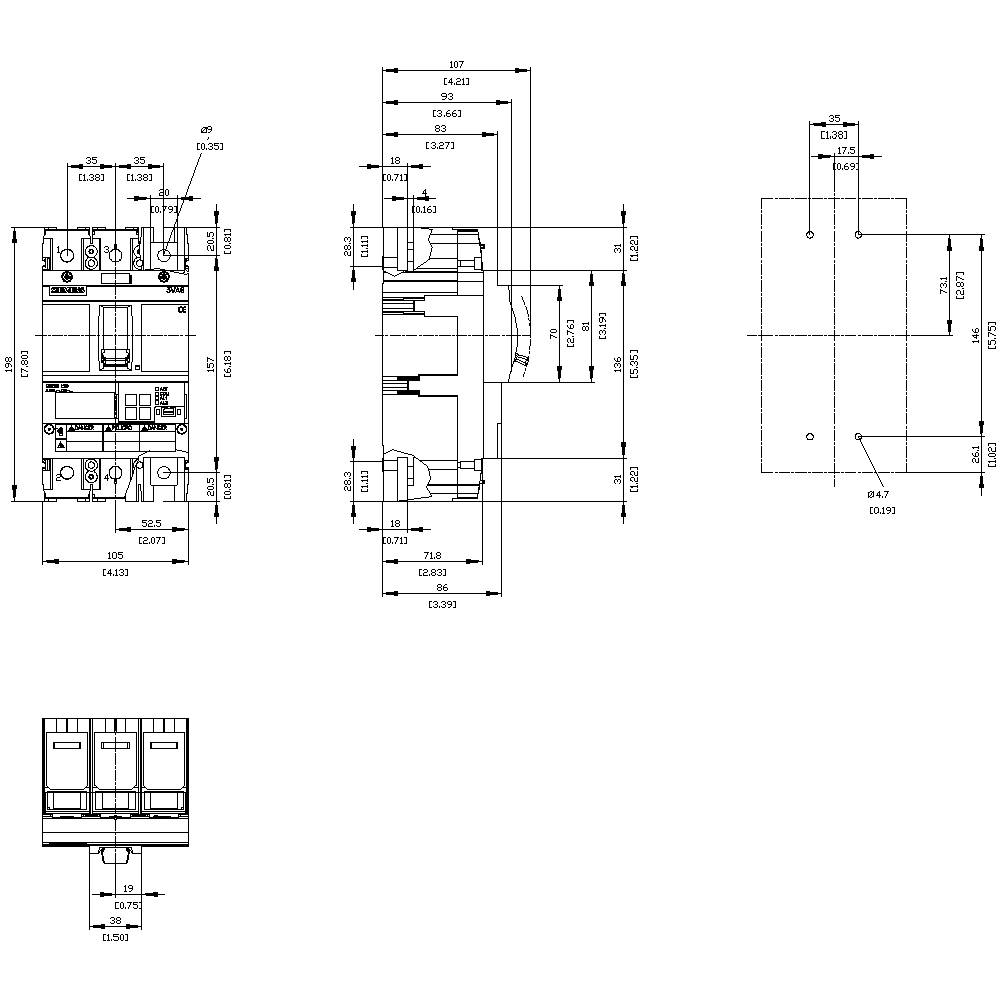

Technický výkres elektrického spínače s pohledy zepředu, z boku a shora. Rozměry uvedeny v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Druh obalu

Piece

Typ

3VA6140-5JQ31-2AA0

Rozsah nastavení proudu (min.)

16 A

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (36 219,01 Kč / kus)

38 061,98 Kč

-5 %

36 219,01 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA6140-5JQ31-2AA0

Rozsah nastavení proudu (min.): 16 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 16 - 40 A

Počet pólů: 3pólový

Spínací napětí (max.): 600 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: ETU560

: IP40

Hloubka: 86 mm

Šířka: 105 mm

V: 198 mm

Rozm.: (š x v x h) 105 x 198 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 40 A

: 3

: 16-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 55 kA

: 24-400 A

: 60-480 A

: ANO

: ANO

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1724555 Siemens 3VA6140-5JQ31-2AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1724555 Siemens 3VA6140-5JQ31-2AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 600 V/AC (š

Popis

Spínač 3 VA6 UL frame 150 spínací výkon třída M 35 kA @ 480V 3pólové, zařízení ochranné ETU560, LSIG, v = 40 A ochrana proti přetížení ir = 16 A... 40 A ochrana proti zkratu Isd = 0,6..10x, Ii = 1,5..12x v N-ochranným volitelně s externím měnič proudu, až 160 % Erdschlussschutz Ig = 0,375 - 1 x, tg = 0,05-0,8s bez připojení kompaktní výkon spínač 3VA6 s 5 ks ETU pro zařízení, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení. 3. K dispozici jako 3 a 4pólové provedení. 4. Spínací výkon 4 výkonnostními třídami od 35 kA . 150 kA při 480 V. 5. V závislosti na velikosti: jmenovitý proud 40 A.600 A. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
