Siemens 3VA5180-6EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 480 V/AC (š

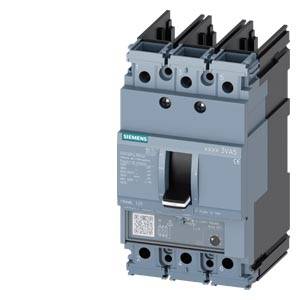

Třípólový výkonový vypínač od Siemensu, šedý se zeleným logem a spínačem uprostřed, slouží k elektrickému jištění.

Ilustrační obrázek

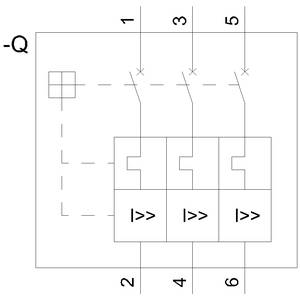

Siemens 3VA5180-6EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 480 V/AC (š -1

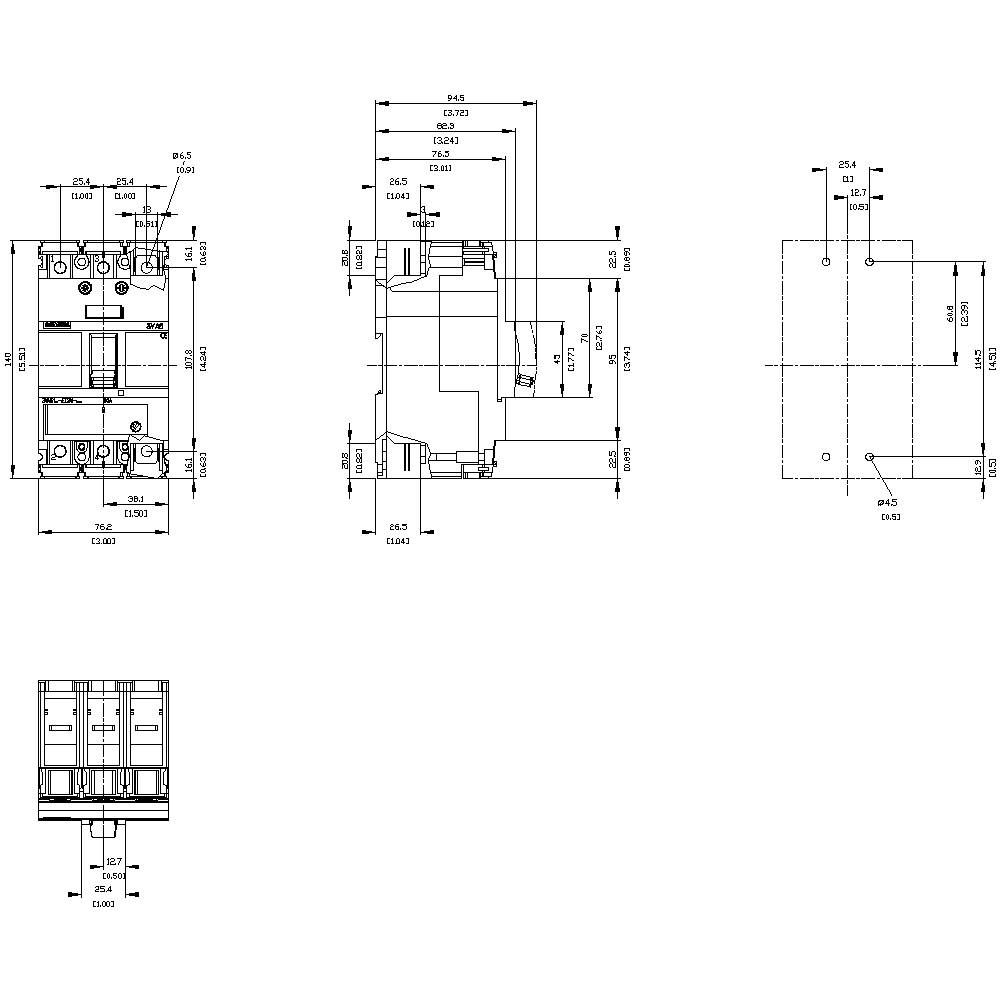

Technický výkres schematického obvodu s různými pohledy a rozměry elektrického zařízení.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

80 A

Druh obalu

Piece

Typ

3VA5180-6EC31-1AA0

Rozsah nastavení proudu (min.)

80 A

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 412,40 Kč / kus)

9 412,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5180-6EC31-1AA0

Rozsah nastavení proudu (min.): 80 A

Rozsah nastavení proudu (max.): 80 A

Rozsah nastavení (proud): 80 - 80 A

Počet pólů: 3pólový

Spínací napětí (max.): 480 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: H

Provedení nadproudové spouště: TM230

: IP40

Hloubka: 76.5 mm

Šířka: 76.2 mm

V: 140 mm

Rozm.: (š x v x h) 76.2 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 80 A

: 3

: 0

: 19.3 W

: IP40

: Other

: NE

: Other

: Rocker lever

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Kategorie produktu

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pro výkonový spínač 1 ks Rozsah nastavení (proud): 25 A (max) Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednací číslo:1737263

25 A

adaptér pro výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1739826

20 A

výkonový vypínač

20 A

Ke stažení

List technických údajů

List technických údajů 1748538 Siemens 3VA5180-6EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 480 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1748538 Siemens 3VA5180-6EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 480 V/AC (š

Popis

Spínač 3 VA5 UL frame 125 spínací výkon třída H 65 kA @ 480V 3pólové, zařízení ochranné TM230, FTAM, v = 80 A ochrana proti přetížení ir = 80A pevně nastaveno ochrana proti zkratu Ii = 5 - 10 x v UL 489 SB (Naval), 50 °C bez připojení kompaktní výkon spínač 3VA5 pro zařízení, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA UL měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení. 3. V závislosti na velikosti: 1-, 2- (3-pólové pouzdro provedení) a 3-pólové provedeních. 4. V závislosti na velikosti: spínání 25 kA . 100 kA při 480 V pro 3-pólové spínače a 25 kA .50 kA při 277 V pro 1-pólové spínače. 5. Konstrukční řada má tepelně-magnetická nadproudový jistič. 6. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 7. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA UL. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
