Name: Siemens 3VA5170-5EC41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 70 A Spínací napětí (max.): 690 V/AC, 60
Brand: Siemens
SKU: 2862823
Availability: BackOrder

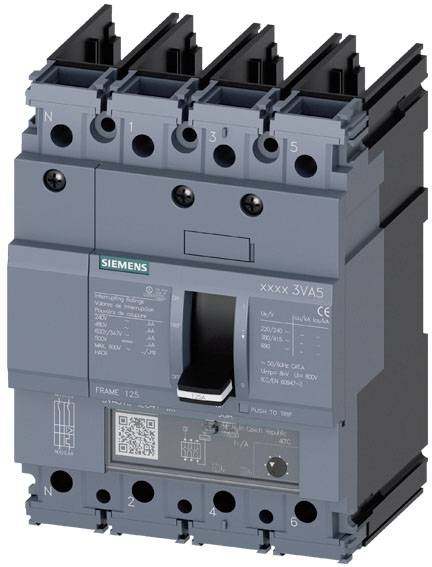

Výkonový spínač se siemensovým logem, čtyřpólový, šedé pouzdro, pohled zepředu. Spínač poskytuje ochranu a řízení elektrických obvodů.

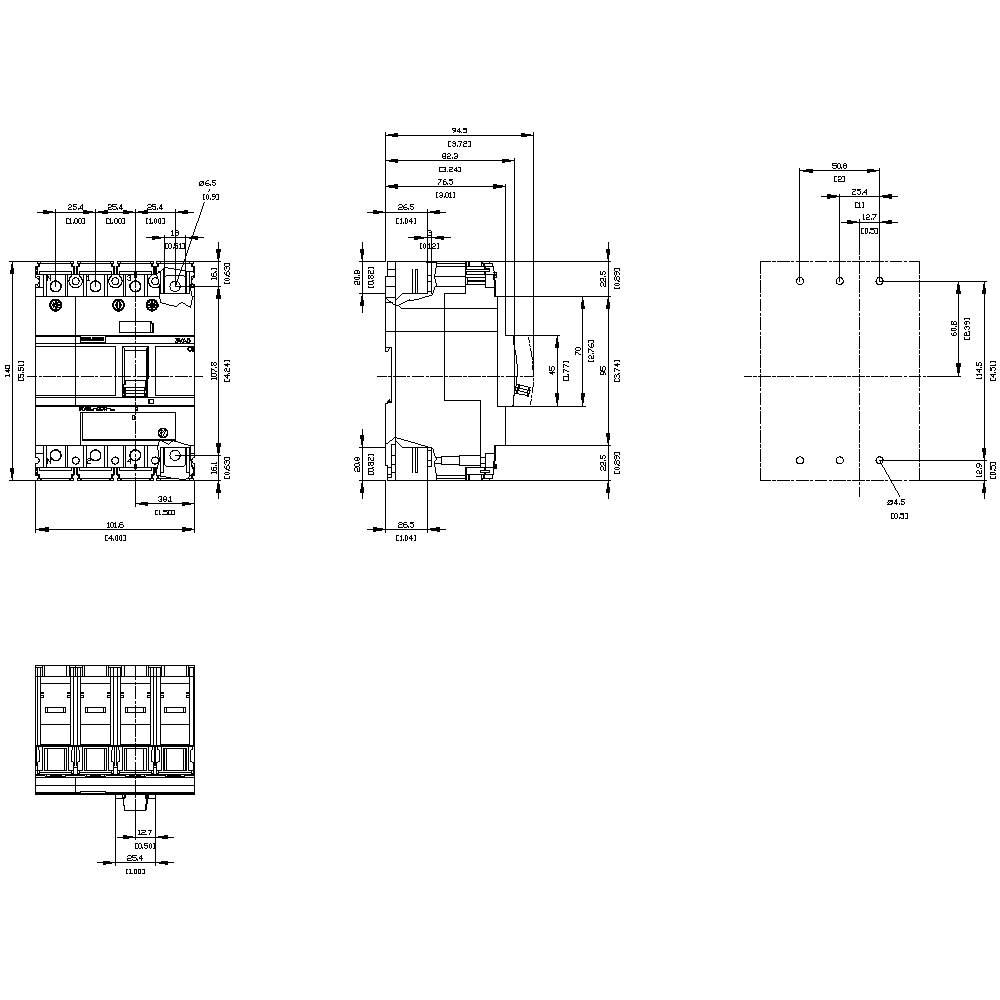

Technický výkres elektrického spínače s podrobnými rozměry a popiskami pro různé pohledy.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

70 A

Druh obalu

Piece

Typ

3VA5170-5EC41-0AA0

Rozsah nastavení proudu (min.)

70 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 215,00 Kč / kus)

11 215,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Vhodnost pro použití: Ochrana zařízeníUspořádání elektrického připojení / hlavního obvodu: Bez připojeníProvedení ovladače: Klopná pákaMechanická životnost (8 spínacích cyklů) / typicky: 15000Elektrická životnost (50 spínacích cyklů) / při 480 v: 8000Elektrická životnost (50 spínacích cyklů) / při 600 v: 4000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 380/415 v: 8000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 690 v: 4000Komponenta / nastavovací knoflík: AnoRozšíření výrobku / volitelný / motorový pohon: AnoOchrana zařízení: AnoProvedení povrchu/přípojek / na horní straně spínače (N, 1, 3, 5): StříbrnáProvedení povrchu / přípojek / na spodní straně spínače (N, 2, 4, 6): CínIzolační napětí: 800 VZtrátový výkon / maximální: 16 W.Druh ochranné funkce / nadproudový omezovač: LINProvedení sledování uzemnění: BezProvedení spouštěče I / nastavitelné: AnoVypnutí proudu při provozní zkratu (ICS) / při 240 v: 85 kAVypnutí proudu při provozní zkratu (ICS) / při 690 v: 5 kAVypnutí, zkratový proud (ICU) / při 240 v: 85 kAVypnutí, zkratový proud (ICU) / při 690 v: 7 kAVypínání: Proud / při AC / při 240 v: 85 kAVypínání: Proud / při AC / při 600 Y / 347 v: 18 kASpínací schopnost zkratový proud (ICM) / při 240 v: 187 kASpínací schopnost zkratový proud (ICM) / při 690 v: 11,9 kAVýrobek / u ochrany vodiče N / lze nastavit: Ano

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5170-5EC41-0AA0

Rozsah nastavení proudu (min.): 70 A

Rozsah nastavení proudu (max.): 70 A

Rozsah nastavení (proud): 70 - 70 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC
600 V/DC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM230

: IP40

Hloubka: 76.5 mm

Šířka: 101.6 mm

V: 140 mm

Rozm.: (š x v x h) 101.6 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862823 Siemens 3VA5170-5EC41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 70 A Spínací napětí (max.): 690 V/AC, 60

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862823 Siemens 3VA5170-5EC41-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 70 A Spínací napětí (max.): 690 V/AC, 60

Popis

Výkonový spínač 3VA5 UL Frame, 125, třída spínacího majetku M 35 kA, při 4pól., ochrana zařízení TM230, FTAM, v=4 a ochrana proti přetížení IR=70 a pevně nastavená ochrana proti zkratu II=5... 10 x v N vodiči neochr. Bez připojení kompaktní výkonový spínač 3VA5 pro ochranu zařízení, UL schválení. Kompaktní výkonový spínač Siemens, 3 VA UL, který je důležitou součástí ochranných komponent SENTRON pro průmyslové použití, jakož i pro použití v oblasti infrastruktury, poskytuje efektivní ochranu zařízení a startů díky bezpečnému vypnutí v případě přetížení a zkratu. 3 VA UL standardy v flexibilitě a modulárním příslušenství. Kompaktní výkonný spínač 3VA UL kromě toho nabízí nejlepší předpoklady pro zařízení vyvážející stroje a stavitele spínacích zařízení na celém světě. Kromě standardu IEC splňují obě řady 3VA5 a 3VA6 i standard UL. Všechny funkce tak lze použít a používat po celém světě. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici jako varianta pro ochranu zařízení. 3. V závislosti na konstrukční velikosti: 1-, 2- (3-pólové provedení) a 3-pólové provedení. 4. V závislosti na velikosti: Spínací schopnost 25 kA. 100 25 při 480 v pro 4pólové spínače a 3 kA při 277 v pro 1pólové spínače. 5. Konstrukční řada má termicky magnetickou nadproudový spouštěč. 6. Modulární a snadno instalovatelné interní příslušenství s řadou funkcí. 7. Platforma s příslušenstvím přes všechny kompaktní výkonové spínače 3VA UL.

Tento text byl přeložen strojově.
