Name: Siemens 3VA2563-7JP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 252 - 630 A Spínací napětí (max.): 690 V/AC (
Brand: Siemens
SKU: 2862606
Availability: BackOrder

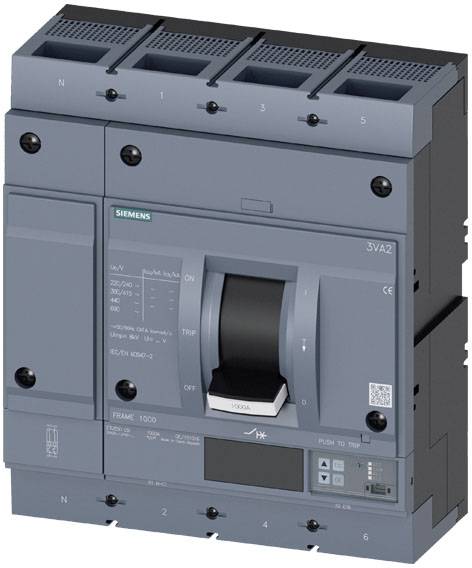

Šedočerný výkonový jistič Siemens, model 3VA2, s přepínačem uprostřed, obklopený technickými údaji.

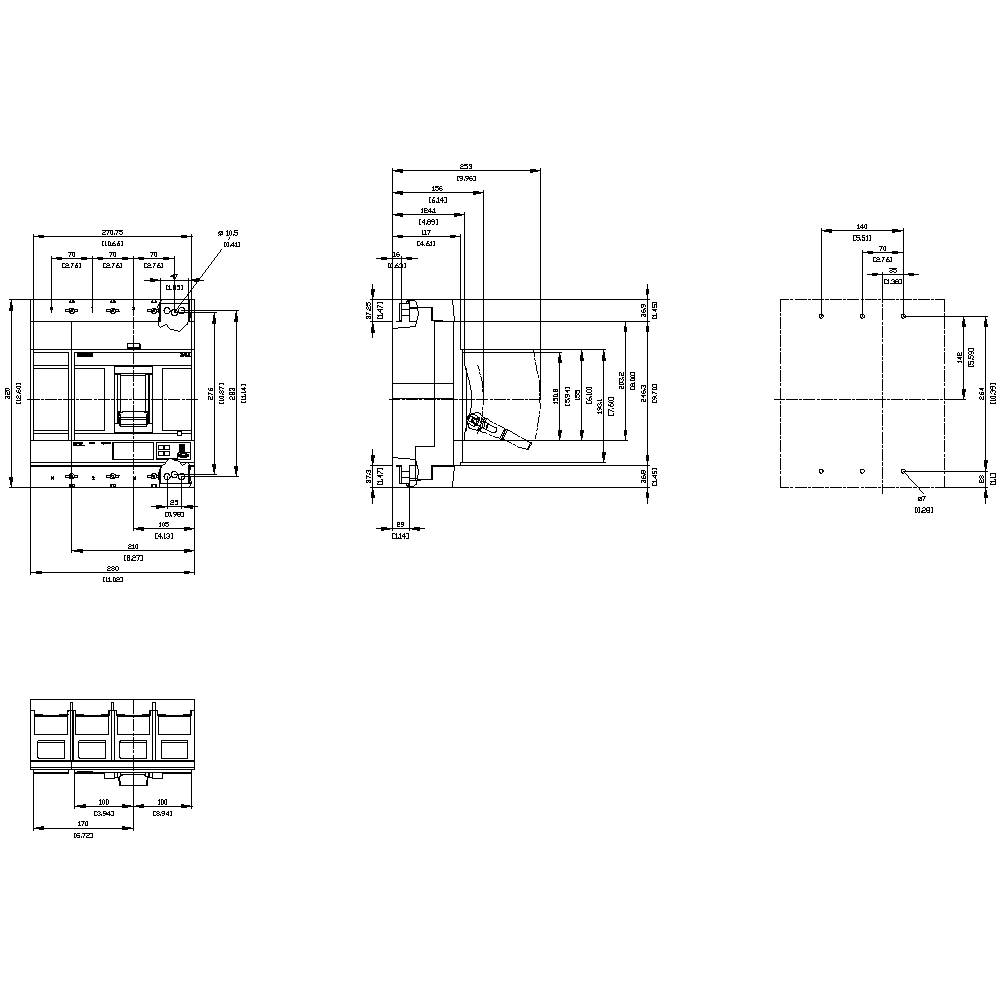

Technický výkres zařízení s několika pohledy a kótami: přední, boční a horní pohled s přesnými rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

630 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA2563-7JP42-0AA0

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (106 816,34 Kč / kus)

133 204,95 Kč

-20 %

106 816,34 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Vhodnost pro použití: Ochrana zařízeníUspořádání elektrického připojení / hlavního obvodu: Přední konektorProvedení ovladače: Klopná pákaMechanická životnost (8 spínacích cyklů) / typicky: 10000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 380/415 v: 4600Elektrická životnost (spínacích cyklů) / při 1/2 jmenovitých hodnotě proudu / při AC-1 / při 380/415 v: 7000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 690 v: 3200Produktová komponenta / displej: AnoKomunikační funkce: AnoOchrana zařízení: AnoIzolační napětí: 800 VZtrátový výkon / maximální: 144 W.Provedení sledování uzemnění: BezVypnutí proudu při provozní zkratu (ICS) / při 240 v: 150 kAVypnutí proudu při provozní zkratu (ICS) / při 690 v: 19 kAVypnutí, zkratový proud (ICU) / při 240 v: 200 kAVypnutí, zkratový proud (ICU) / při 690 v: 35 kASpínací schopnost zkratový proud (ICM) / při 240 v: 440 kASpínací schopnost zkratový proud (ICM) / při 690 v: 74 kANastavitelná doba zpoždění / s-spouštěče / u charakteristiky I2t / počáteční hodnota: 0,05 s.Nastavitelná doba zpoždění / s-spouštěče / u charakteristiky I2t / konečná hodnota: 0,5 s.Nastavitelná doba zpoždění / s-spuštění / při standardní charakteristice / počáteční hodnotě: 0,05 s.Nastavitelná doba zpoždění / s-spuštění / při standardní charakteristice / konečné hodnotě: 0,5 s.Druhy připojitelných průřezů vodičů / pro připojení ploché lišty / minimální: 20 x 4 mmDruhy připojitelných průřezů vodičů / pro připojení ploché lišty / maximálně: 50 x 28 mm

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA2563-7JP42-0AA0

Rozsah nastavení proudu (min.): 252 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 252 - 630 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: C

Provedení nadproudové spouště: ETU550

Připojení: šroubovací

: IP40

Hloubka: 120 mm

Šířka: 280 mm

V: 320 mm

Rozm.: (š x v x h) 280 x 320 x 120 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862606 Siemens 3VA2563-7JP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 252 - 630 A Spínací napětí (max.): 690 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862606 Siemens 3VA2563-7JP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 252 - 630 A Spínací napětí (max.): 690 V/AC (

Popis

Výkonový spínač 3VA2 IEC Frame 1000, třída spínacího majetku C ICU=110kA při 4 v, 3pól., ochrana zařízení ETU550, LSI, in=630A ochrana proti přetížení IR=250A... 630A zkratová ochrana ISD=0,6..10x in, II=1,5. 12x nastavitelný in N ochrana vodiče (OFF, Kompaktní výkonový spínač 3VA2 se sadou ETU 8 pro ochranu zařízení až do 160 %). Kompaktní výkonový spínač Siemens jako důležitá součást ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí efektivní zařízení --, základní ochranu motoru a ochranu proti přetížení a zkratu. Kompaktní výkonné spínače 3VA stanovují nová měřítka v flexibilitě a modulární výbavě. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici jako varianta pro ochranu zařízení a generátorové ochrany. 3. K dispozici ve 3 a 4-pólovém provedení. 4. Čtyři třídy spínacího výkonu 55 kA... 150 kA při 415 V. 5. V závislosti na konstrukční velikosti: Jmenovitý proud 25 A.630 A. 6. Montáž napevno, zásuvná montáž, zásuvná montáž. 7. Konstrukční řada disponuje elektronickou nadproudovou spouští. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrovaná funkce měření a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. a 10,0 Modulární a snadno instalovatelné interní příslušenství s řadou funkcí.

Tento text byl přeložen strojově.
