Siemens 3VA2225-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 250 A Spínací napětí (max.): 690 V/AC (

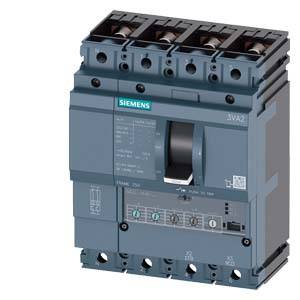

Výkonový jistič Siemens v šedé barvě skříně s ovládacími prvky a štítky na přední straně.

Ilustrační obrázek

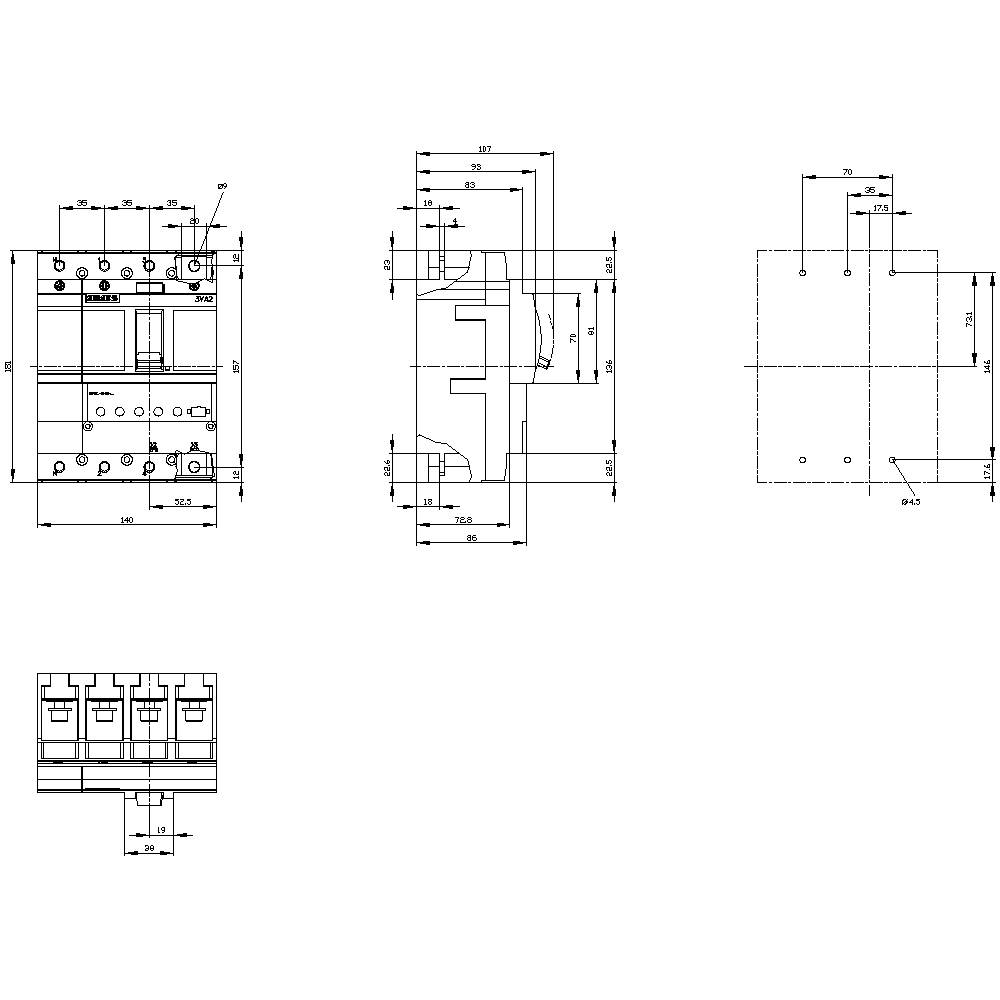

Technický výkres elektrického spínače s rozměry a detailními pohledy zepředu, shora a z boku.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

250 A

Připojení

šroubovací

Typ

3VA2225-5HN42-0AA0

Rozsah nastavení proudu (min.)

100 A

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (33 607,44 Kč / kus)

35 428,93 Kč

-5 %

33 607,44 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkon spínač 3VA2 IEC frame 250 spínací výkon třída M icu = 55 kA @ 415...

Dodatečné informace:

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA2225-5HN42-0AA0

Rozsah nastavení proudu (min.): 100 A

Rozsah nastavení proudu (max.): 250 A

Rozsah nastavení (proud): 100 - 250 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: ETU350

Připojení: šroubovací

: IP40

Hloubka: 86 mm

Šířka: 140 mm

V: 181 mm

Rozm.: (š x v x h) 140 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 250 A

: 4

: 100-250 A

: 0

: 690-690 V

: 48 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: NE

: 55 kA

: 375-2500 A

: 2500-2500 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1725140 Siemens 3VA2225-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 250 A Spínací napětí (max.): 690 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1725140 Siemens 3VA2225-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 250 A Spínací napětí (max.): 690 V/AC (

Popis

Výkon spínač 3VA2 IEC frame 250 spínací výkon třída M icu = 55 kA @ 415 V 4pólová, zařízení ochranné ETU350, obvody, v = 250 A ochrana proti přetížení ir = 100 A...250A ochrana proti zkratu Isd = 1,5 - 10 x ir, Ii = 10 x v N-ochranným (OFF, 50%, 100%) šrouby ploché připojení kompaktní výkon spínač 3VA2 s ETU 3dílná pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor ochrana v závislosti na ETU. 3. K dispozici jako 3 a 4pólové provedení. 4. V závislosti na velikosti: jmenovitý proud 25 A...630 A. 5. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
