Name: Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 63 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 2862559
Availability: BackOrder

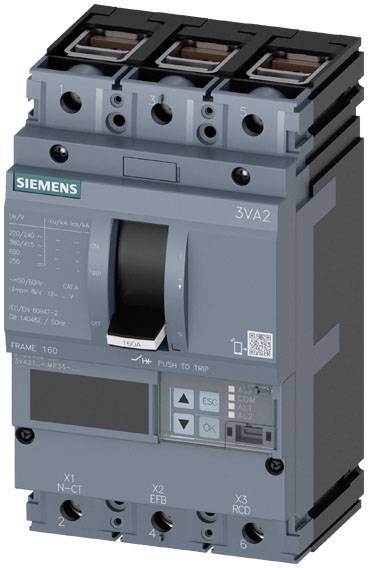

Třípolový výkonový jistič od Siemensu (typ 3VA2) pro ochranu a řízení v elektrických zařízeních.

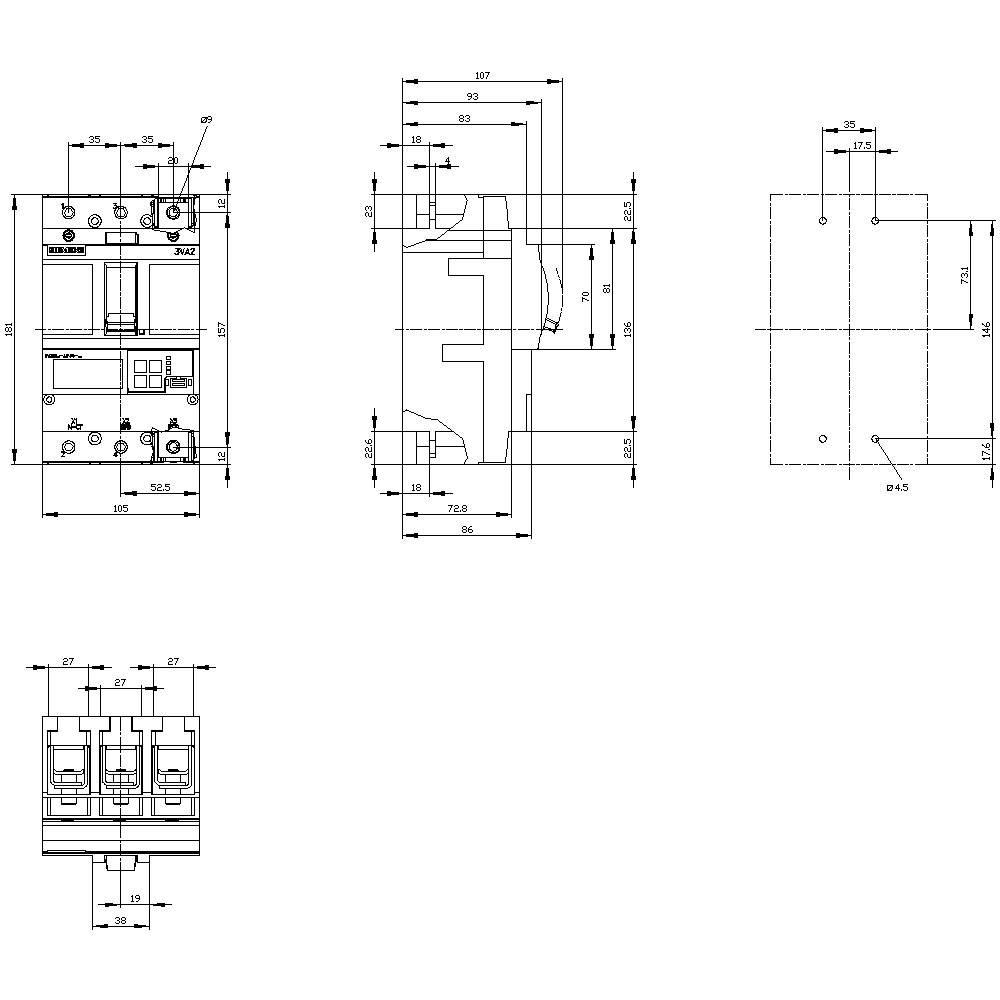

Technický výkres elektrického spínače s podrobnými rozměry a pohledy z různých perspektiv.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

63 A

Připojení

svorka

Typ

3VA2163-7MP36-0AA0

Rozsah nastavení proudu (min.)

25 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (25 645,00 Kč / kus)

29 765,00 Kč

-14 %

25 645,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Vhodnost pro použití: Ochrana motoruUspořádání elektrického připojení / hlavního obvodu: Přední konektorProvedení ovladače: Klopná pákaMechanická životnost (8 spínacích cyklů) / typicky: 20000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 380/415 v: 12000Elektrická životnost (spínacích cyklů) / při 1/2 jmenovitých hodnotě proudu / při AC-1 / při 380/415 v: 30000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 690 v: 8000Elektrická životnost (50 spínacích cyklů) / při AC-3 / při 380/415 v: 7500Produktová komponenta / displej: AnoRozšíření výrobku / volitelný / motorový pohon: AnoDetekce fázového výpadku: AnoKomunikační funkce: AnoOchrana zařízení: AnoIzolační napětí: 800 VZtrátový výkon / maximální: 10 W.Druh ochranné funkce / nadproudový omezovač: LSIProvedení sledování uzemnění: BezProvedení spouštěče I / nastavitelné: AnoVypnutí proudu při provozní zkratu (ICS) / při 240 v: 150 kAVypnutí proudu při provozní zkratu (ICS) / při 690 v: 2,5 kAVypnutí, zkratový proud (ICU) / při 240 v: 150 kAVypnutí, zkratový proud (ICU) / při 690 v: 2,5 kAProvozní výkon / při AC-3 / při 230 v: 18500 W.Provozní výkon / při AC-3 / při 400 v: 30000 W.Spínací schopnost zkratový proud (ICM) / při 240 v: 330 kASpínací schopnost zkratový proud (ICM) / při 690 v: 3,8 kANastavitelná doba zpoždění / s-spuštění / při standardní charakteristice / počáteční hodnotě: 0,03 s.Nastavitelná doba zpoždění / s-spuštění / při standardní charakteristice / konečné hodnotě: 0,03 s.Produktová stopka / při L rozlišení / nastavitelná: AnoVýrobek / u ochrany vodiče N / lze nastavit: Ano

Kategorie produktu: výkonový vypínač

Typ: 3VA2163-7MP36-0AA0

Rozsah nastavení proudu (min.): 25 A

Rozsah nastavení proudu (max.): 63 A

Rozsah nastavení (proud): 25 - 63 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: C

Provedení nadproudové spouště: ETU550M

Připojení: svorka

: IP40

Hloubka: 86 mm

Šířka: 105 mm

V: 181 mm

Rozm.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862559 Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 63 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862559 Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 63 A Spínací napětí (max.): 690 V/AC (š

Popis

Výkonový spínač 3VA2 IEC Frame 160, třída spínacího majetku C ICU=110kA při 415 3 v 3pól., ochrana motoru ETU550M, LSI, in=63A ochrana proti přetížení IR=25A... 63A zkratová ochrana ISD=1,2... 15x v, II=3...15x v svorkové přípojce kompaktní výkonový spínač 3VA2 s řadou ETU 8 pro ochranu zařízení. Kompaktní výkonový spínač Siemens jako důležitá součást ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí efektivní zařízení --, základní ochranu motoru a bezpečnost při přetížení a zkratu. Kompaktní výkonné spínače 3VA stanovují nová měřítka v flexibilitě a modulární výbavě. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici jako varianta pro ochranu zařízení a generátorové ochrany. 3. K dispozici ve 3 a 4-pólovém provedení. 4. Čtyři třídy spínacího výkonu 55 kA... 150 kA při 415 V. 5. V závislosti na konstrukční velikosti: Jmenovitý proud 25 A.630 A. 6. Montáž napevno, zásuvná montáž, zásuvná montáž. 7. Konstrukční řada disponuje elektronickou nadproudovou spouští. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrovaná funkce měření a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. a 10,0 Modulární a snadno instalovatelné interní příslušenství s řadou funkcí.

Tento text byl přeložen strojově.
