Siemens 3VA2140-6KQ42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 690 V/AC (š

Výkonový spínač Siemens, model 3VA2, šedé a černé barvy, s popisky a spínacím mechanismem uprostřed, slouží k ochraně elektrických systémů.

Ilustrační obrázek

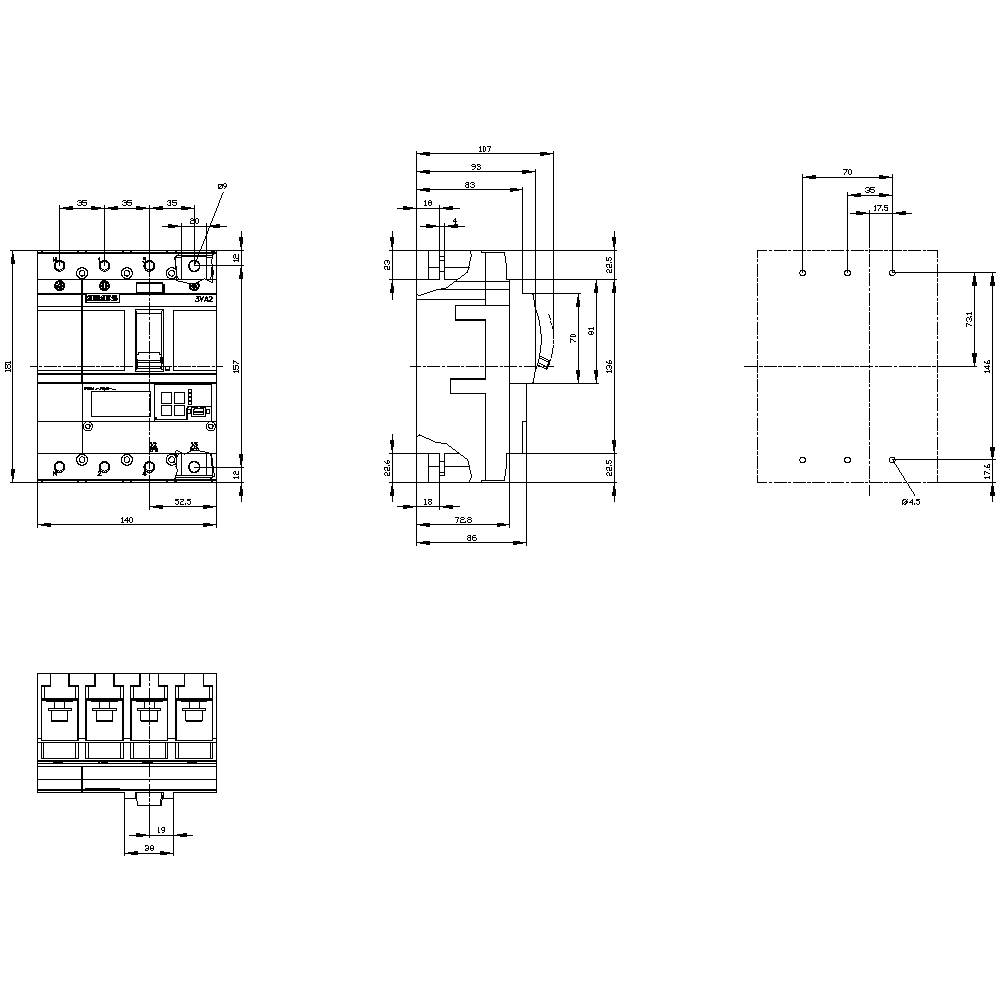

Technický výkres elektrické součástky s několika pohledy a detailními rozměry. Zobrazuje pozice a rozměry připojení a komponent.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA2140-6KQ42-0AA0

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (34 623,97 Kč / kus)

36 524,79 Kč

-5 %

34 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA2140-6KQ42-0AA0

Rozsah nastavení proudu (min.): 16 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 16 - 40 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: H

Provedení nadproudové spouště: ETU860

Vlastnosti: zásuvné

Připojení: šroubovací

: IP40

Hloubka: 86 mm

Šířka: 140 mm

V: 181 mm

Rozm.: (š x v x h) 140 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 40 A

: 4

: 16-40 A

: 0

: 690-690 V

: 1.6 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: NE

: 85 kA

: 24-400 A

: 60-480 A

: ANO

: ANO

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1724010 Siemens 3VA2140-6KQ42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1724010 Siemens 3VA2140-6KQ42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 40 A Spínací napětí (max.): 690 V/AC (š

Popis

Výkon spínač 3VA2 IEC frame 160 spínací výkon třídu H = 85 icu kA @ 415 V 4pólová, zařízení, LSIG, v = 40 A ETU860, ochrana proti přetížení ir = 16 A... 40 A ochrana proti zkratu Isd = 0,6..10x, Ii = 1,5..12x v N-ochranným (OFF, až 160 %) Erdschlussschutz, vypínatelná Ig = 0,4 - 1 x v= tg = 0,05-0,8s šrouby ploché připojení kompaktní výkon spínač 3VA2 s ETU 8-dílná pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor. 3. K dispozici jako 3 a 4pólové provedení. 4. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 5. V závislosti na velikosti: jmenovitý proud 25 A.630 A. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrované měřicí funkce a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
