Name: Siemens 3VA2125-8KP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 1704033
Availability: BackOrder

Výkonový spínač Siemens 3VA2 v šedém provedení pouzdra, zobrazený čelním pohledem, s několika přípojkami nahoře a ovládacími prvky vpředu.

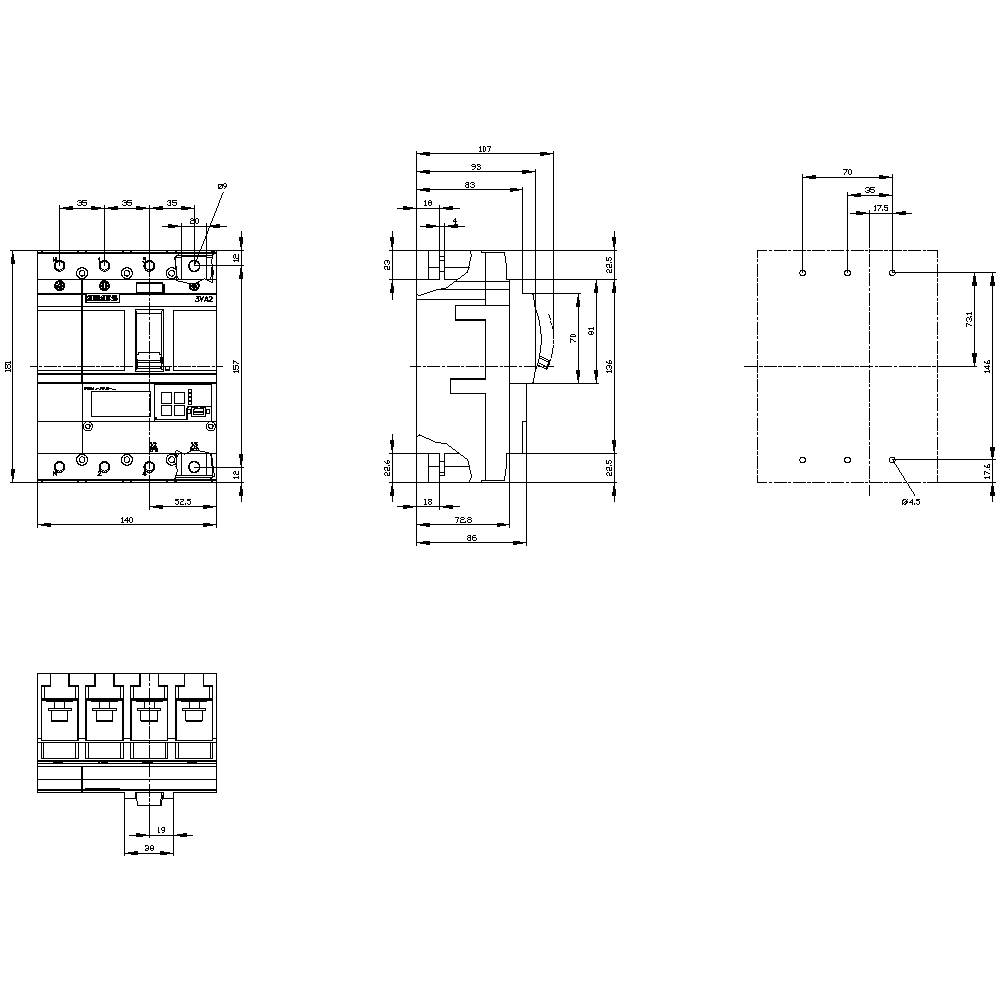

Technický výkres elektrického spínače s rozměry a pohledy z různých stran. Zobrazuje detaily elektrického obvodu a připojovací body.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

25 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA2125-8KP42-0AA0

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 14. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (42 339,00 Kč / kus)

42 339,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA2125-8KP42-0AA0

Rozsah nastavení proudu (min.): 10 A

Rozsah nastavení proudu (max.): 25 A

Rozsah nastavení (proud): 10 - 25 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: L

Provedení nadproudové spouště: ETU850

Připojení: šroubovací

: IP40

Hloubka: 86 mm

Šířka: 140 mm

V: 181 mm

Rozm.: (š x v x h) 140 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 25 A

: 4

: 0

: 690-690 V

: 0.5 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: NE

: 150 kA

: 15-250 A

: 38-300 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1703960

Doručení: Čt 19. 11.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

10 065,00 Kč^*

Siemens 3VA1125-5GE42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1703964

Doručení: Čt 19. 11.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

11 125,00 Kč^*

Siemens 3VA1125-5GE46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1703965

Doručení: Čt 19. 11.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

12 079,00 Kč^*

Siemens 3VA1125-6EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1703809

Doručení: Čt 19. 11.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

13 939,00 Kč^*

Siemens 3VA1132-3EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1701157

Doručení: Čt 19. 11.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

10 485,00 Kč^*

Siemens 3VA1132-3GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706759

Doručení: Čt 19. 11.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

9 795,00 Kč^*

Siemens 3VA1132-4EE32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1706760

Doručení: Po 16. 11.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

7 035,00 Kč^*

Siemens 3VA1132-4EE46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706761

Doručení: Čt 19. 11.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

11 285,00 Kč^*

Siemens 3VA1132-4GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706392

Doručení: Čt 19. 11.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

11 655,00 Kč^*

Siemens 3VA1132-5ED16-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 415 V/AC (š x v x h) 25.4 x 130 x 70 mm Piece

Objednací číslo:1700984

Doručení: Čt 19. 11.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

4 515,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1704033 Siemens 3VA2125-8KP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704033 Siemens 3VA2125-8KP42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š

Popis

Výkon spínač 3VA2 IEC frame 160 spínací výkon třídy L icu = 150 kA @ 415 V 4pólová, zařízení ochranné ETU850, obvody, v = 25 A ochrana proti přetížení ir = 10 A...25A ochrana proti zkratu Isd = 0,6..10x, Ii = 1,5..12x v N-ochranným (OFF, až 160 %) šrouby ploché připojení kompaktní výkon spínač 3VA2 s ETU 8-dílná pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor. 3. K dispozici jako 3 a 4pólové provedení. 4. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 5. V závislosti na velikosti: jmenovitý proud 25 A.630 A. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrované měřicí funkce a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
