Siemens 3VA2025-7JQ36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š

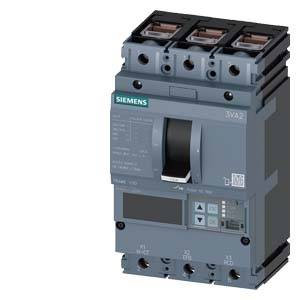

Třípólový výkonový vypínač Siemens, model 3VA2, s několika přípojkami a spínači, v šedo-černém provedení.

Ilustrační obrázek

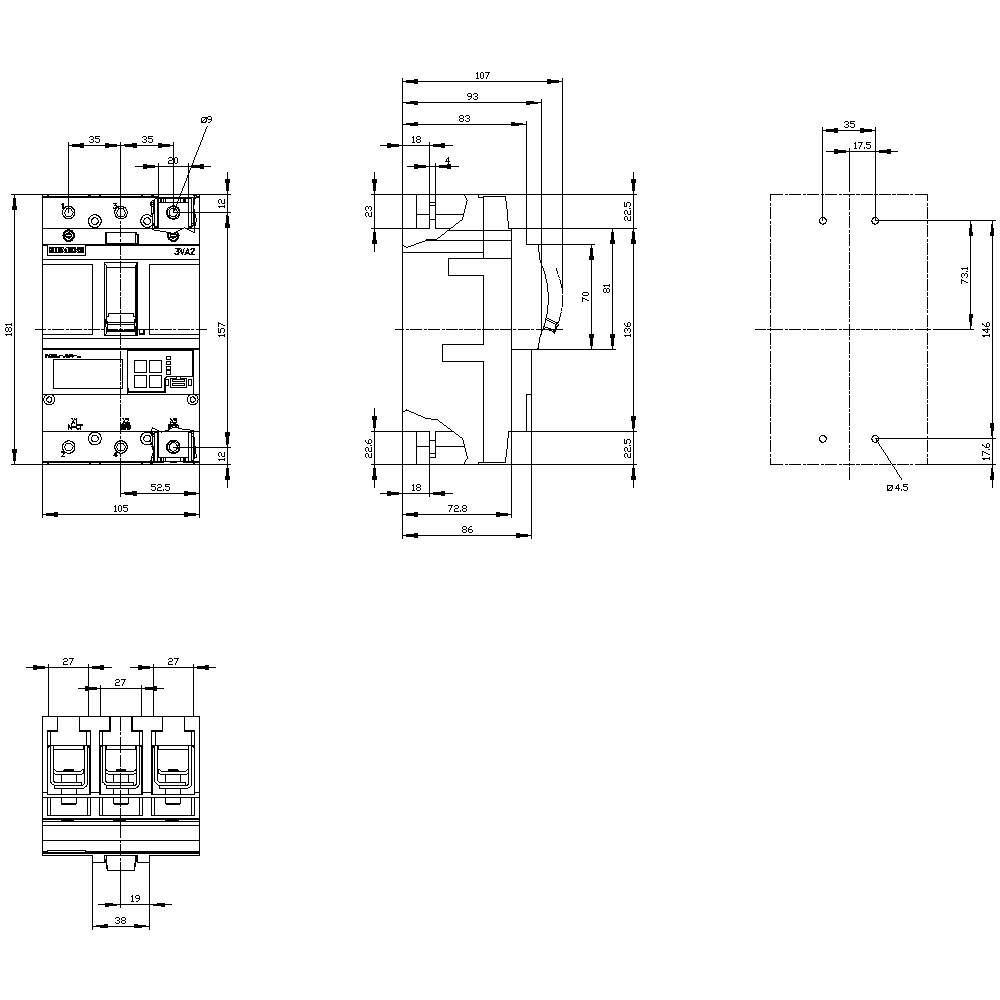

Technický výkres elektrické komponenty s pohledem zpředu a z boku. Zobrazuje rozměry a technické specifikace.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

25 A

Připojení

svorka

Druh obalu

Piece

Typ

3VA2025-7JQ36-0AA0

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (35 428,93 Kč / kus)

35 428,93 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA2025-7JQ36-0AA0

Rozsah nastavení proudu (min.): 10 A

Rozsah nastavení proudu (max.): 25 A

Rozsah nastavení (proud): 10 - 25 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: C

Provedení nadproudové spouště: ETU560

Připojení: svorka

: IP40

Hloubka: 86 mm

Šířka: 105 mm

V: 181 mm

Rozm.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 25 A

: 3

: 0

: 690-690 V

: 0.5 W

: IP40

: Front side

: NE

: Frame clamp

: Rocker lever

: NE

: 110 kA

: 15-250 A

: 38-300 A

: ANO

: ANO

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1724799 Siemens 3VA2025-7JQ36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1724799 Siemens 3VA2025-7JQ36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 10 - 25 A Spínací napětí (max.): 690 V/AC (š

Popis

Výkon spínač 3VA2 IEC frame 100 spínací výkon třída C icu = 110 kA @ 415 V 3-pólový, zařízení ochranné ETU560, LSIG, v = 25 A ochrana proti přetížení ir = 10 A...25A ochrana proti zkratu Isd = 0,6..10x, Ii = 1,5..12x v N-ochranným volitelně s externím měnič proudu, až 160 % Erdschlussschutz, vypínatelná Ig = 0,2 - 1 x, tg = 0,05-0,8s svorkami kompaktní výkon spínač 3VA2 s 5 ks ETU pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1.kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor. 3. K dispozici jako 3 a 4pólové provedení. 4. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 5. V závislosti na velikosti: jmenovitý proud 25 A...630 A. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Vynikající ochrana selektives v Bemessungsbetriebsstrom-Abstand 1 : 2,5 a 1:1,6. 8. Konstrukční řada má elektronická nadproudová spoušť. 9. Má integrovaný displej pro zobrazení naměřených hodnot. 10. Volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 11. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
