Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 A (max) Spínací napětí (max.): 690 V/AC (š

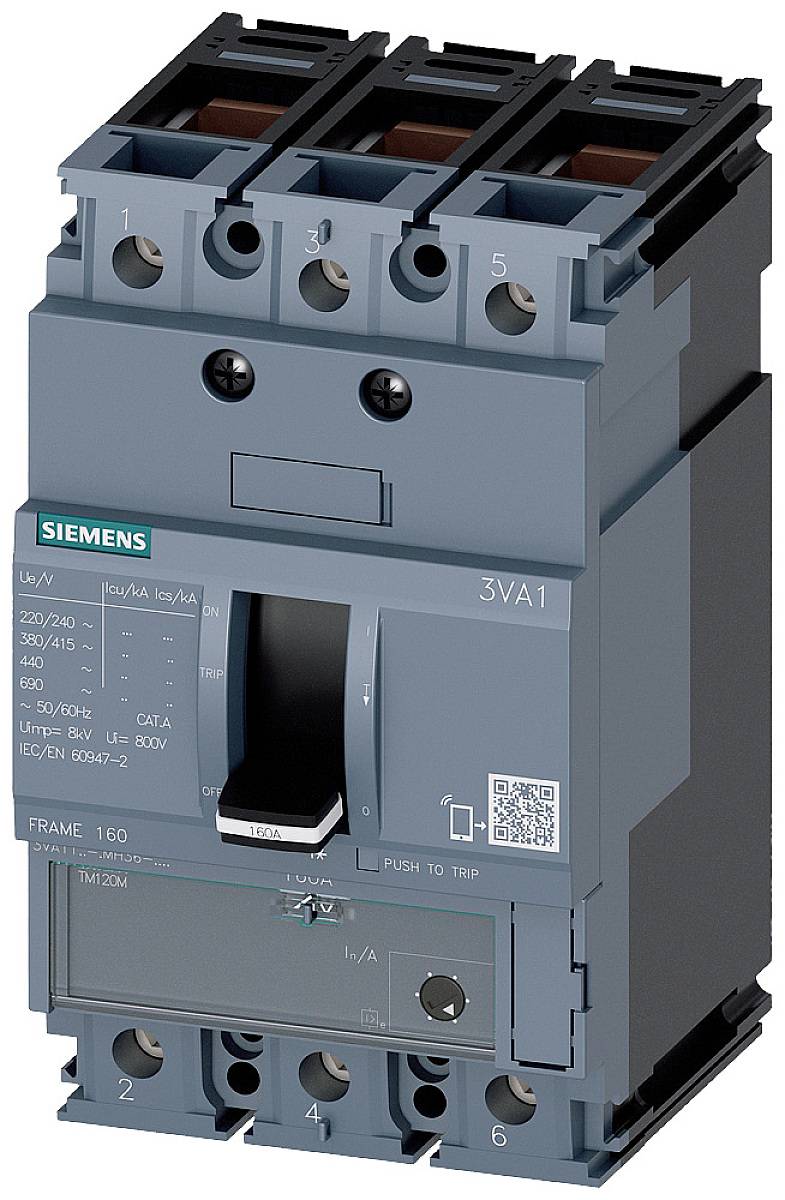

Šedostříbrný elektromechanický vypínač s několika svorkami a ovládací pákou vpředu.

Ilustrační obrázek

Nákres elektrického spínače s různými pohledy a přesnými rozměry. Vlevo pohled zepředu, vpravo pohledy z boku.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Připojení

svorka

Druh obalu

Piece

Typ

3VA1140-5MH36-0AA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 095,04 Kč / kus)

8 095,04 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA1140-5MH36-0AA0

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 40 A (max)

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM120M

Připojení: svorka

: IP40

Hloubka: 70 mm

Šířka: 76.2 mm

V: 130 mm

Rozm.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 40 A

: 3

: 0

: 690-690 V

: 10.8 W

: IP40

: Front side

: NE

: Frame clamp

: Rocker lever

: 55 kA

: 280-640 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1723904 Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 A (max) Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1723904 Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 A (max) Spínací napětí (max.): 690 V/AC (š

Popis

Spínač 3 VA1 IEC frame 160 spínací výkon třída M icu = 55 kA @ 415 V 3-pólový, základní ochrana TM120M, AM, v = 40 A bez proti přetížení ochrana proti zkratu Ii = 7...16 x v svorkami kompaktní výkon spínač 3VA1 pro ochranu. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro startovací pro zajištění elektrických motorů proti zkratu. 3. K dispozici jako 3-pólové provedení. 4. V závislosti na velikosti: Jmenovitý provozní proud 32 A.... 200 A. 5. Spínání 55 kA ... 70 kA při 415 V. 6. Montáž do pevnou montáž a připojení. 7. Konstrukční řada má tepelně-magnetický nadproudový jistič 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 9. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
