Siemens 3VA1140-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š

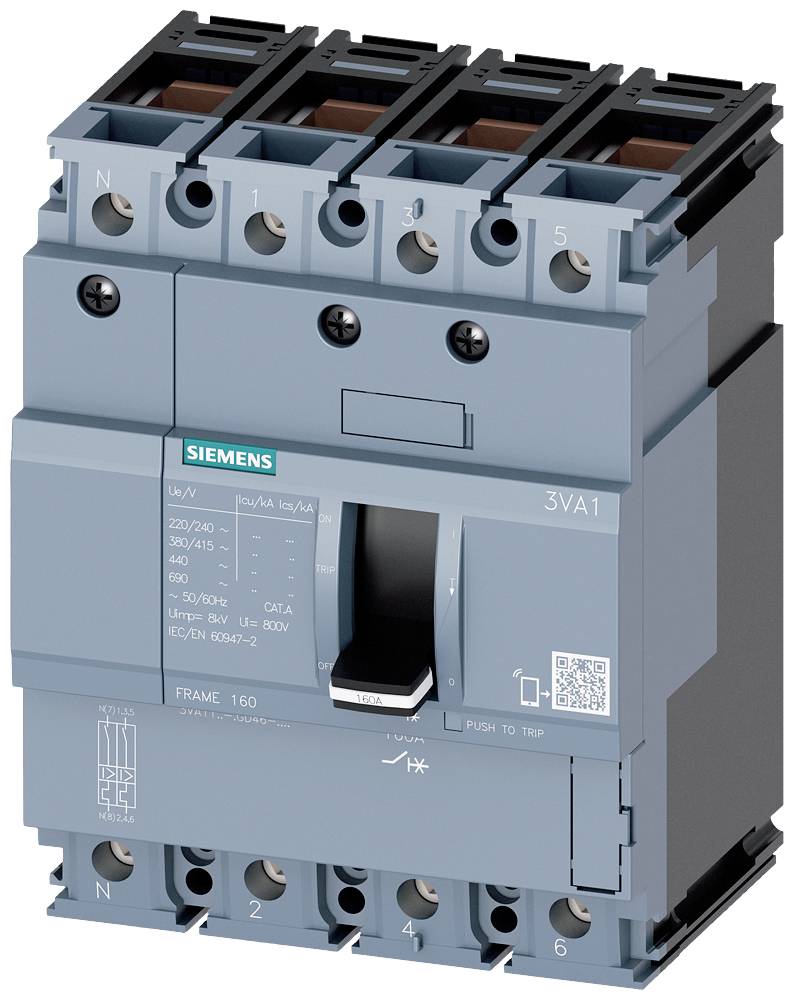

Šedý výkonový spínač 3VA1 od Siemensu se šesti přípojkami, specifikací napětí a QR kódem, používaný v elektrických pojistkách.

Ilustrační obrázek

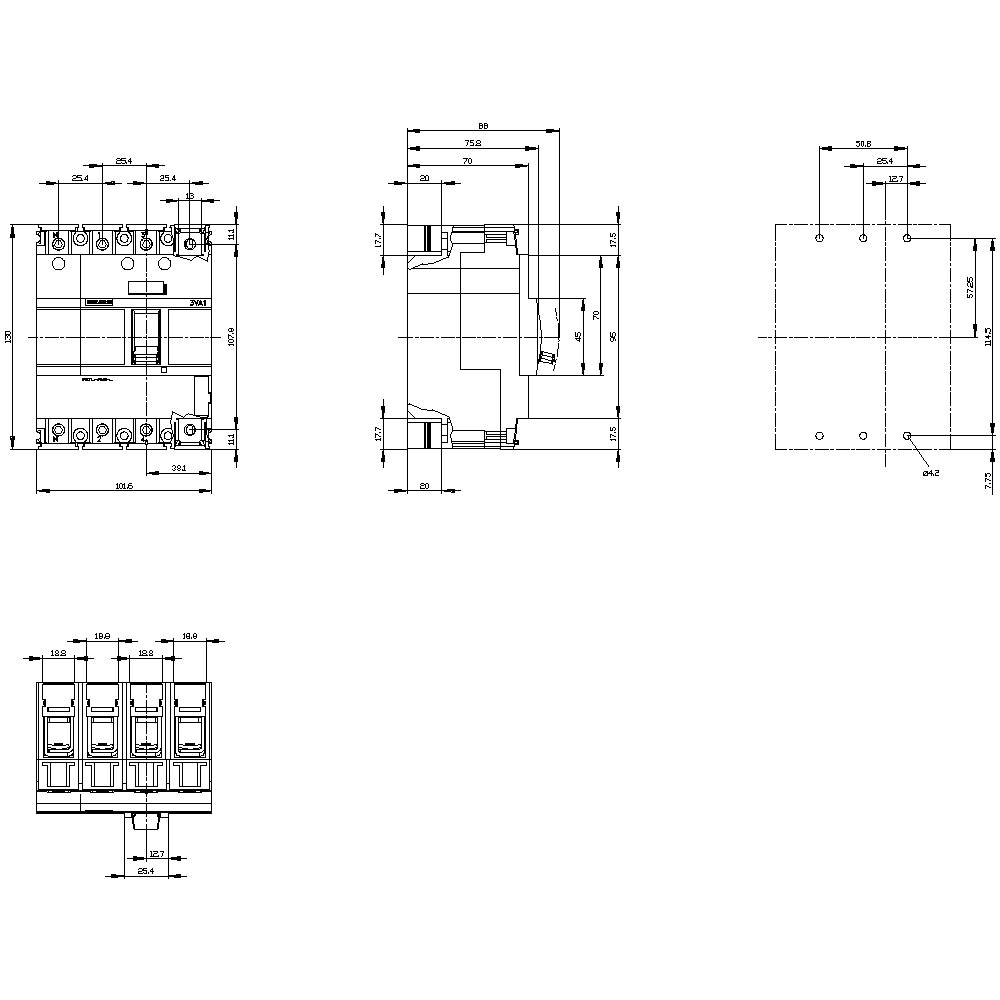

Technický výkres elektrického spínače s rozměry. Detailní přední, boční a horní pohled pro znázornění specifikací.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Připojení

svorka

Typ

3VA1140-5GD46-0AA0

Rozsah nastavení proudu (min.)

40 A

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 007,44 Kč / kus)

8 665,29 Kč

-8 %

8 007,44 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA1140-5GD46-0AA0

Rozsah nastavení proudu (min.): 40 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 40 - 40 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM210

Připojení: svorka

: IP40

Hloubka: 70 mm

Šířka: 101.6 mm

V: 130 mm

Rozm.: (š x v x h) 101.6 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 40 A

: 4

: 40-40 A

: 0

: 690-690 V

: 10.8 W

: IP40

: Front side

: NE

: Frame clamp

: Rocker lever

: 55 kA

: 400-400 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

25 A

18 A

Ke stažení

List technických údajů

List technických údajů 1723900 Siemens 3VA1140-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1723900 Siemens 3VA1140-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š

Popis

Spínač 3 VA1 IEC frame 160 spínací výkon třída M icu = 55 kA @ 415 V 4pólová, zařízení ochranné TM210, FTFM, v = 40 A ochrana proti přetížení ir = 40 A pevně nastaveno ochrana proti zkratu Ii = 10 x v N-ochranným 100% svorkami kompaktní výkon spínač 3VA1 pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení ochranné 3. V závislosti na velikosti: 1 až 4pólové provedeních. 4. V závislosti na velikosti: spínání 16 kA ... 70 kA při 415 V pro 3- nebo 4-pólové spínače a 36 kA při 240 V pro 1-pólové spínače. 5. Montáž do pevnou montáž a připojení. 6. Konstrukční řada má tepelně-magnetická nadproudový jistič. 7. Vhodné pro AC a DC použití. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 9. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
