Siemens 3VA1132-5ED22-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 415 V/AC (š

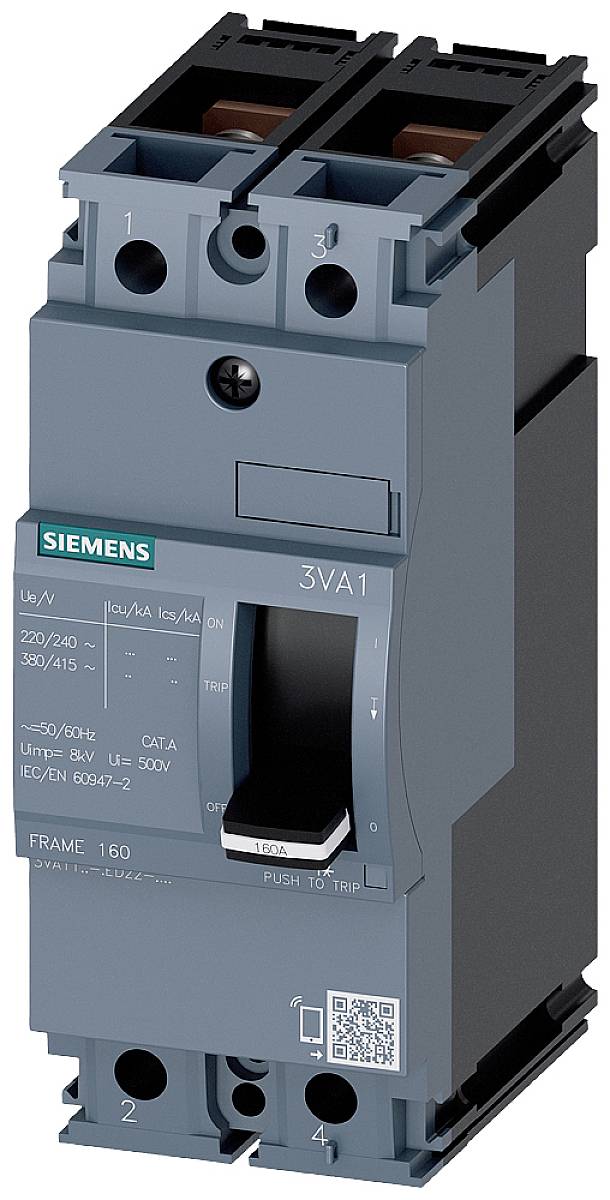

Průmyslový spínač Siemens, model 3VA1, zobrazuje rozsah napětí 220/240 V až 330/415 V. Vhodný pro elektrické rozváděče.

Ilustrační obrázek

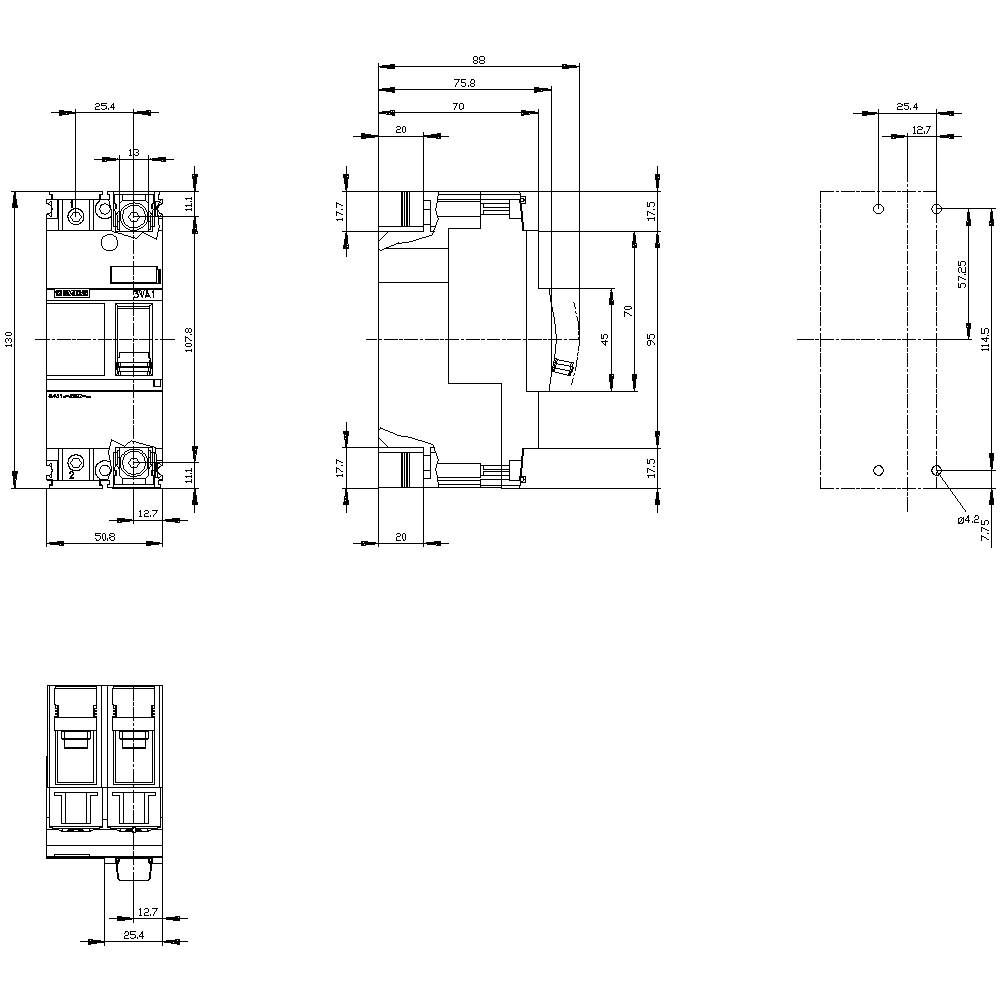

Technický výkres elektrického spínače s několika pohledy a přesnými rozměry v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

32 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA1132-5ED22-0AA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 814,05 Kč / kus)

5 814,05 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA1132-5ED22-0AA0

Rozsah nastavení proudu (min.): 32 A

Rozsah nastavení proudu (max.): 32 A

Rozsah nastavení (proud): 32 - 32 A

Počet pólů: 2pólový

Spínací napětí (max.): 415 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM210

Připojení: šroubovací

: IP40

Hloubka: 70 mm

Šířka: 50.8 mm

V: 130 mm

Rozm.: (š x v x h) 50.8 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 32 A

: 2

: 0

: 7.06 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: 55 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Kategorie produktu

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pro výkonový spínač 1 ks Rozsah nastavení (proud): 25 A (max) Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednací číslo:1737263

25 A

adaptér pro výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1739826

20 A

výkonový vypínač

20 A

Ke stažení

List technických údajů

List technických údajů 1748719 Siemens 3VA1132-5ED22-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 415 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1748719 Siemens 3VA1132-5ED22-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 415 V/AC (š

Popis

Spínač 3 VA1 IEC frame 160 spínací výkon třída M icu = 55 kA @ 415 V 2 póly, zařízení ochranné TM210, FTFM, v = 32 A ochrana proti přetížení ir = 32 A pevně nastaveno ochrana proti zkratu Ii = 10 x v šrouby ploché připojení kompaktní výkon spínač 3VA1 pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení ochranné 3. V závislosti na velikosti: 1 až 4pólové provedeních. 4. V závislosti na velikosti: spínání 16 kA ... 70 kA při 415 V pro 3- nebo 4-pólové spínače a 36 kA při 240 V pro 1-pólové spínače. 5. Montáž do pevnou montáž a připojení. 6. Konstrukční řada má tepelně-magnetická nadproudový jistič. 7. Vhodné pro AC a DC použití. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 9. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
