Name: Siemens 3VA1116-5EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 112 - 160 A Spínací napětí (max.): 690 V/AC (
Brand: Siemens
SKU: 1729396
Availability: BackOrder

Modrý výkonový jistič s číslem '3VA1' zobrazuje technické detaily: jmenovitý proud, spínací kapacitu a QR kód.

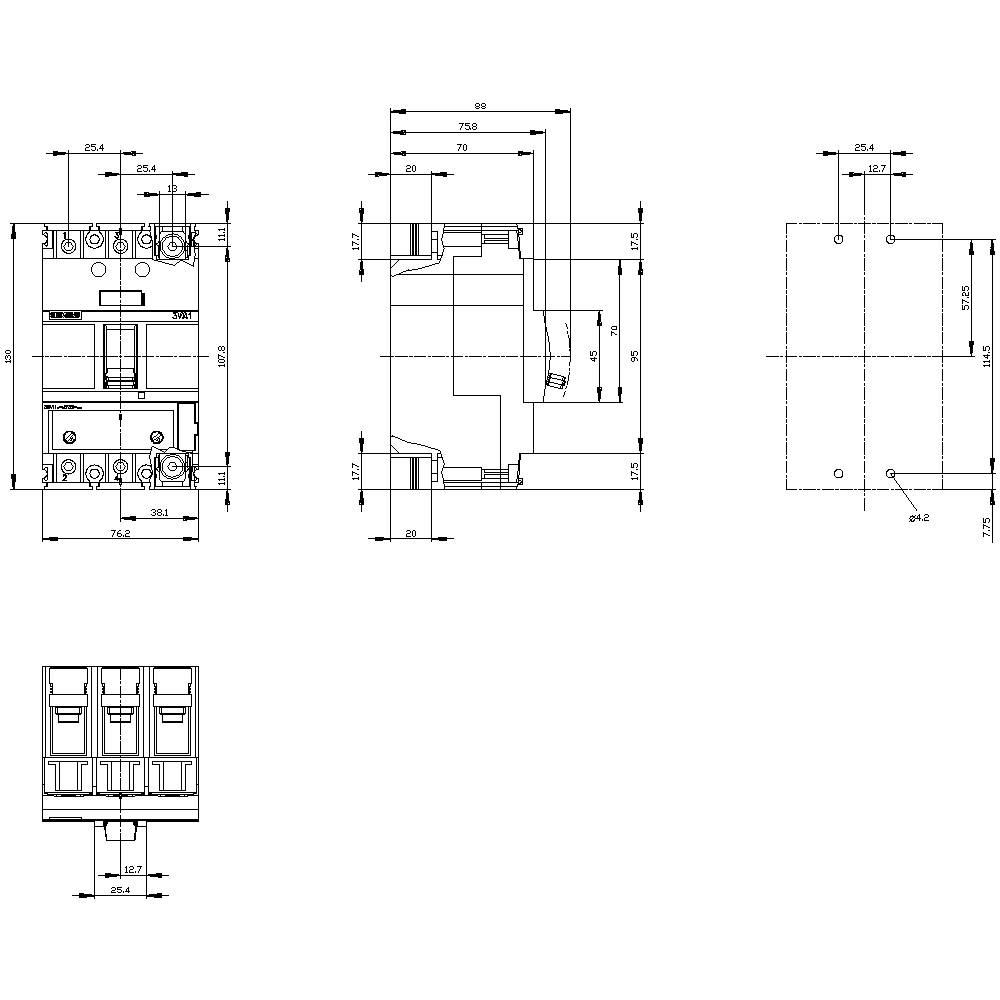

Technický výkres elektrického spínače. Přední, boční a horní pohled s rozměry v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

160 A

Připojení

šroubovací

Typ

3VA1116-5EF32-0AA0

Rozsah nastavení proudu (min.)

112 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (21 105,00 Kč / kus)

21 105,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA1116-5EF32-0AA0

Rozsah nastavení proudu (min.): 112 A

Rozsah nastavení proudu (max.): 160 A

Rozsah nastavení (proud): 112 - 160 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM240

Připojení: šroubovací

: IP40

Hloubka: 70 mm

Šířka: 76.2 mm

V: 130 mm

Rozm.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 160 A

: 3

: 112-160 A

: 0

: 690-690 V

: 38 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: 55 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Kategorie produktu

Rozsah nastavení proudu (max.)

Siemens 3RA6890-0BA adaptér pro výkonový spínač 1 ks Rozsah nastavení (proud): 25 A (max) Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednací číslo:1737263

Doručení: St 11. 11.

Conrad Electronic

Piece

adaptér pro výkonový spínač

25 A

Min.: 1

Násobky: 1

2 115,00 Kč^*

Siemens 3VA1010-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Single

Objednací číslo:1753036

Doručení: St 11. 11.

Conrad Electronic

Single

výkonový vypínač

100 A

Min.: 1

Násobky: 1

8 365,00 Kč^*

Siemens 3VA1010-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753052

Doručení: St 11. 11.

Conrad Electronic

Piece

výkonový vypínač

100 A

Min.: 1

Násobky: 1

9 265,00 Kč^*

Siemens 3VA1010-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753067

Doručení: St 11. 11.

Conrad Electronic

Piece

výkonový vypínač

100 A

Min.: 1

Násobky: 1

10 485,00 Kč^*

Siemens 3VA1010-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753080

Doručení: Pá 13. 11.

Conrad Electronic

Piece

výkonový vypínač

100 A

Min.: 1

Násobky: 1

11 549,00 Kč^*

Siemens 3VA1010-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753081

Doručení: St 11. 11.

Conrad Electronic

Piece

výkonový vypínač

100 A

Min.: 1

Násobky: 1

8 629,00 Kč^*

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737507

Doručení: St 11. 11.

Conrad Electronic

výkonový vypínač

100 A

Min.: 1

Násobky: 1

9 425,00 Kč^*

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737605

Doručení: Pá 13. 11.

Conrad Electronic

výkonový vypínač

100 A

Min.: 1

Násobky: 1

10 755,00 Kč^*

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1737861

Doručení: Pá 13. 11.

Conrad Electronic

Piece

výkonový vypínač

100 A

Min.: 1

Násobky: 1

11 655,00 Kč^*

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737862

Doručení: St 11. 11.

Conrad Electronic

výkonový vypínač

100 A

Min.: 1

Násobky: 1

8 999,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1729396 Siemens 3VA1116-5EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 112 - 160 A Spínací napětí (max.): 690 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729396 Siemens 3VA1116-5EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 112 - 160 A Spínací napětí (max.): 690 V/AC (

Popis

Spínač 3 VA1 IEC frame 160 spínací výkon třída M icu = 55 kA @ 415 V 3-pólový, zařízení ochranné TM240, ATAM, v = 160 A ochrana proti přetížení ir = 112 A...160A ochrana proti zkratu Ii = 5 - 10 x v šrouby ploché připojení kompaktní výkon spínač 3VA1 pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení ochranné 3. V závislosti na velikosti: 1 až 4pólové provedeních. 4. V závislosti na velikosti: spínání 16 kA ... 70 kA při 415 V pro 3- nebo 4-pólové spínače a 36 kA při 240 V pro 1-pólové spínače. 5. Montáž do pevnou montáž a připojení. 6. Konstrukční řada má tepelně-magnetická nadproudový jistič. 7. Vhodné pro AC a DC použití. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 9. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
