Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 160 - 160 A Spínací napětí (max.): 415 V/AC (

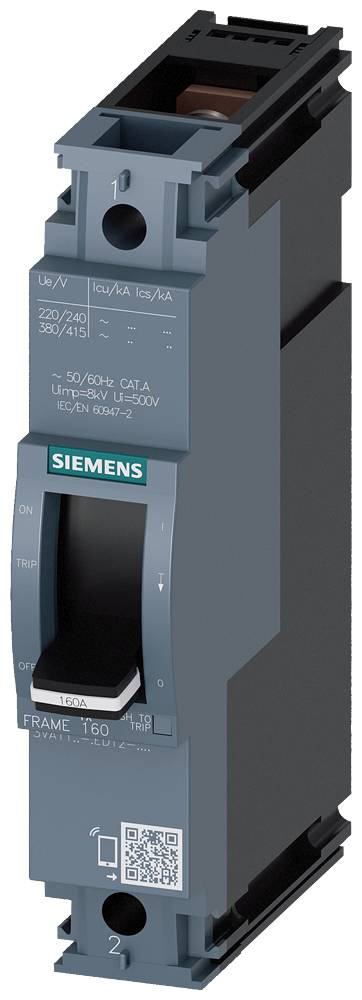

Jistič Siemens, modro-šedý, vypínač ZAP/VYP, modelové číslo rám 160; vhodný pro 220/240V, 50/60Hz.

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

160 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA1116-3ED12-0AA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 913,22 Kč / kus)

6 913,22 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA1116-3ED12-0AA0

Rozsah nastavení proudu (min.): 160 A

Rozsah nastavení proudu (max.): 160 A

Rozsah nastavení (proud): 160 - 160 A

Počet pólů: 1pólový

Spínací napětí (max.): 415 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: N

Provedení nadproudové spouště: TM210

Připojení: šroubovací

: IP40

Hloubka: 70 mm

Šířka: 25.4 mm

V: 130 mm

Rozm.: (š x v x h) 25.4 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 160 A

: 1

: 0

: 12.67 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: 5 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1020-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1700000

20 A

Siemens 3VA1050-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 50 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1700397

50 A

Siemens 3VA1063-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1700527

63 A

Siemens 3VA1096-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 16 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700546

16 A

Siemens 3VA1096-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 16 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1700547

16 A

Siemens 3VA1063-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700646

63 A

Siemens 3VA1040-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700749

40 A

Siemens 3VA1063-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700894

63 A

Siemens 3VA1096-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 16 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1700899

16 A

Siemens 3VA1096-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 16 - 16 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1700900

16 A

Ke stažení

List technických údajů

List technických údajů 1700131 Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 160 - 160 A Spínací napětí (max.): 415 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700131 Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 160 - 160 A Spínací napětí (max.): 415 V/AC (

Popis

Spínač 3 VA1 IEC frame 160 spínací výkon třída N icu = 25 kA @ 240 V, 1pólová, zařízení ochranné TM210, FTFM, v = 160 A ochrana proti přetížení ir = 160 A pevně nastaveno ochrana proti zkratu Ii = 10 x v šrouby ploché připojení kompaktní výkon spínač 3VA1 pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení ochranné 3. V závislosti na velikosti: 1 až 4pólové provedeních. 4. V závislosti na velikosti: spínání 16 kA ... 70 kA při 415 V pro 3- nebo 4-pólové spínače a 36 kA při 240 V pro 1-pólové spínače. 5. Montáž do pevnou montáž a připojení. 6. Konstrukční řada má tepelně-magnetická nadproudový jistič. 7. Vhodné pro AC a DC použití. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 9. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
