Siemens 3UG4583-1CW31 3UG45831CW31 monitorovací relé Počet reléových výstupů: 2

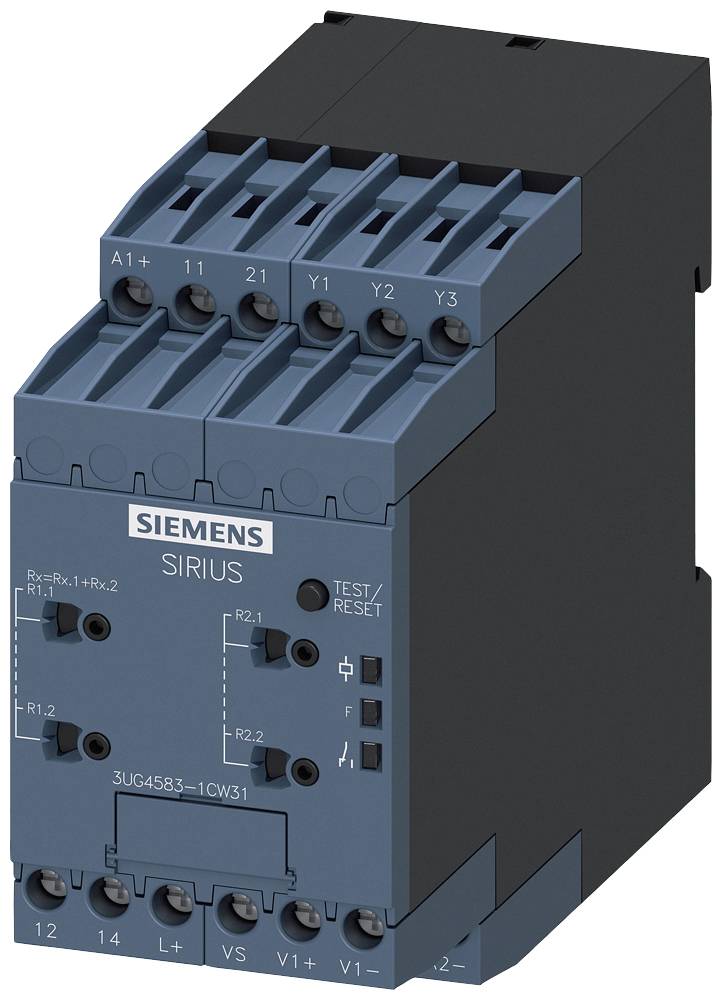

Modré zařízení Siemens SIRIUS, model 3UG4583-1CW31, zobrazuje různé konektory a přepínače určené pro řízení nebo monitorování.

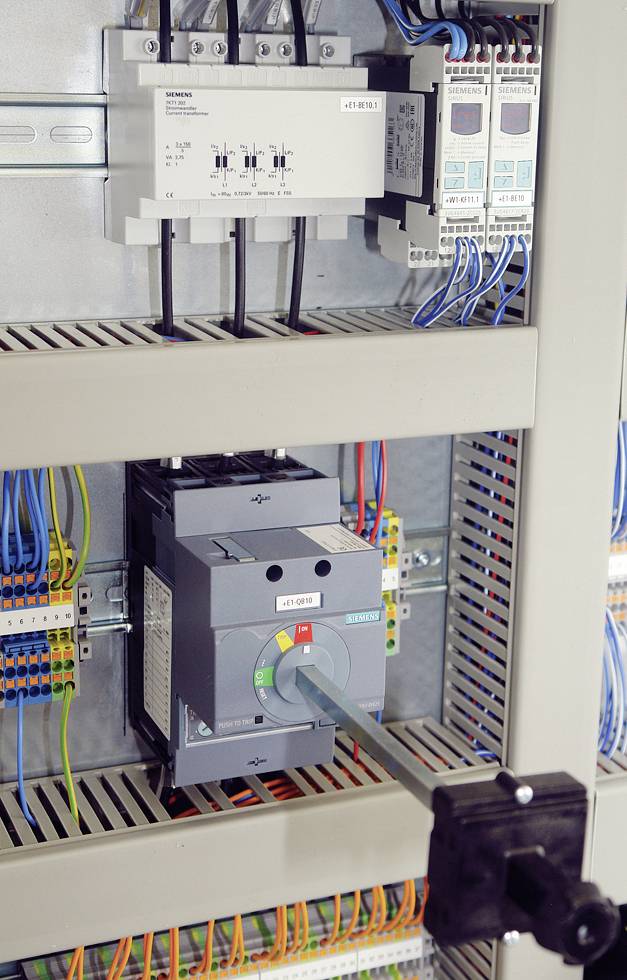

Rozvaděč s hlavním vypínačem uprostřed. Několik kabelů je připojeno ke komponentám.
Technický výkres modulu SIRIUS. Zobrazuje rozměry a připojení. Vlevo: Pohled zepředu, vpravo: Boční pohled. Rozměry v mm.

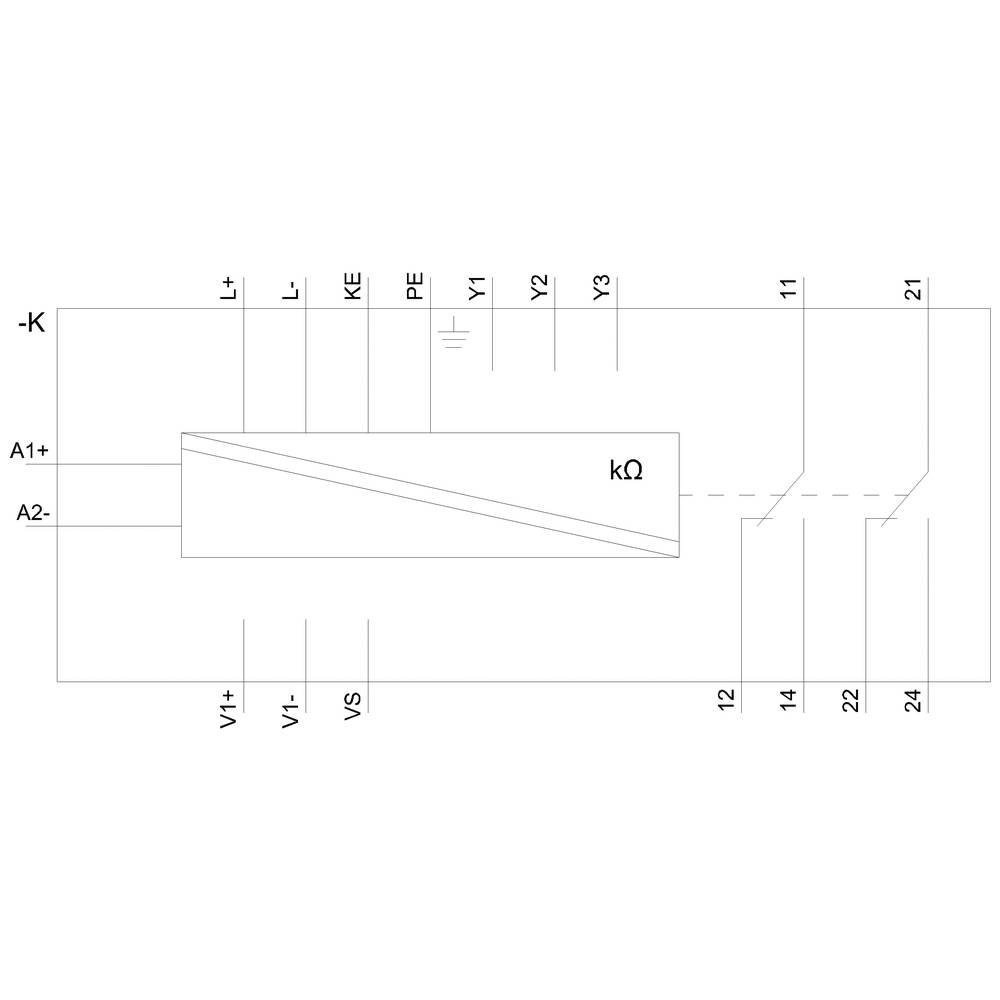

Diagram elektrického schématu s připojením: A1+, A2-, svorky L+, L−, KE, PE, Y1 až Y4; zobrazený odpor v kΩ.
1/4
Ilustrační obrázek
Kategorie produktu
monitorovací relé
Počet reléových výstupů
2
Typ
3UG4583-1CW31
Vstupy měření
1-100 / 2-200 kOhm
Šířka
45 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Nahlásit právní incident

Technické parametry

Typ

3UG4583-1CW31

Kategorie produktu

monitorovací relé

Počet reléových výstupů

2

Vstupy měření

1-100 / 2-200 kOhm

Šířka

45 mm

45

For three-phase supply system

78 mm

100 mm

20 µF

Screw connection

AC/DC

0

0

2

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 monitorovací relé Počet reléových výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2872033 Siemens 3UG4583-1CW31 3UG45831CW31 monitorovací relé Počet reléových výstupů: 2

Popis

Izolační monitorovací relé pro neuzemněné (IT) sítě do 400 v AC, 15-400 Hz a do 600 v DC rozsah měření 1-100 / 2-200 kΩ napájení pg. AC/DC 24 - 240 v šířka 45 mm 1 + 1 nebo 2 přepínací kontakty analogové nastavitelné izolační relé SIRIUS 3UG4 pro monitorování uzemněných (IT) sítí při vadě izolace, např. v zařízeních s vysokými požadavky na dostupnost (chemický průmysl, automobilový průmysl, tiskárny), na lodi a železnici nebo při nouzovém napájení.
Možnost použití po celém světě díky rozpětí napětí a mezinárodním povolením. Nový předpovíjmatelný princip měření umožňuje nejrychlejší odezvu. Relé umožňuje trvalé monitorování a manuální testování. Spolehlivá diagnostika zařízení díky jednoznačné chybové hlášce a připojitelné paměti chyb.
Kromě přístrojů pro kontrolu izolace uzemněných střídavých sítí jsou k dispozici také přístroje pro sledování neuzemněných stejnosměrných a střídavých napětí v sítích vždy se šroubovými a pružinovými připojovacími svorkami.
Jako příslušenství je k dispozici předřadný modul pro rozšíření rozsahu měření.
SIRIUS relé - program pro všechny případy.
