Name: Siemens 3UF71141BA010 3UF7114-1BA01-0 modul detekce proudu / napětí 690 V/AC
Brand: Siemens
SKU: 1740717
Availability: BackOrder

Elektrické spínací zařízení od Siemensu, model '3UF71', se třemi velkými připojovacími svorkami nahoře a přípoji na přední straně.

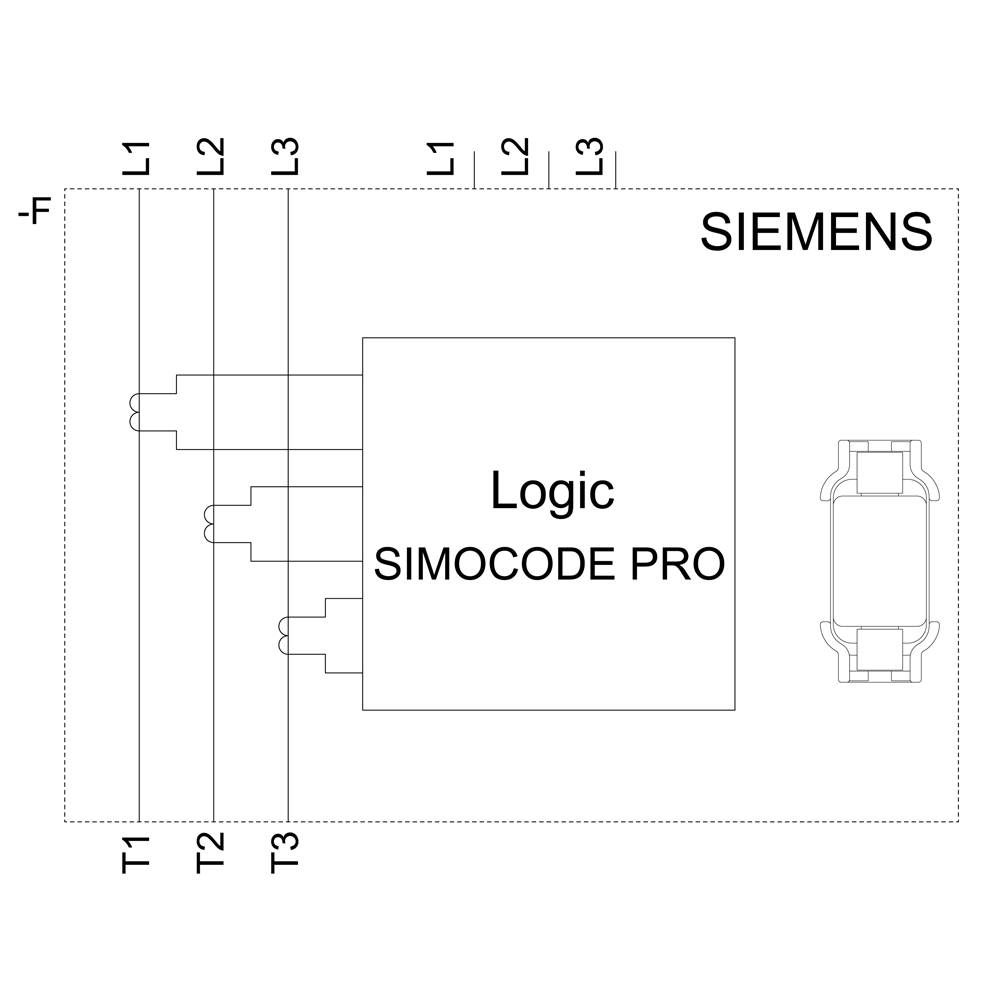

Schéma zapojení ukazuje Siemens SIMOCODE PRO s připojeními k T1, T2 a T3, včetně vstupů L1, L2, L3 a F.

Technický výkres kuchyňské linky a příborníku. Rozměry jsou uvedeny v milimetrech. Zobrazuje vestavěný dřez, sporák, skříňky a jejich rozmístění.

1/3

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 829,00 Kč / kus)

12 829,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Počet pólů pro hlavní proudový obvod: 3
Impulsní výdržné napětí: 6000 V
Provedení modelu je potřeba použít: M10 x 30
Provedení elektrického konektoru: šroubové připojení

Kategorie produktu: modul detekce proudu / napětí

Typ: 3UF7114-1BA01-0

Číslo výrobce: 3UF71141BA010

Provedení: Připojovací lišta

Min. provozní napětí: 110 V/AC

Provozní napětí: 110 - 690 V/AC

Provozní napětí max.: 690 V/AC

Provozní napětí: 690 V/AC

V: 147 mm

Délka: 149 mm

Šířka: 145 mm

: IP00

Řada: ET 200

Rozm.: (d x š x v) 149 x 145 x 147 mm

Obsah: 1 ks

Montáž: Montáž přímo / jednotlivé umístění

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

: IP00

: 0

: Screw connection

: NE

: ANO

: ANO

: Rail connection

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1740717 Siemens 3UF71141BA010 3UF7114-1BA01-0 modul detekce proudu / napětí 690 V/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740717 Siemens 3UF71141BA010 3UF7114-1BA01-0 modul detekce proudu / napětí 690 V/AC

Popis

Modul registrace proudu/napětí V2; nastavovací proud 63 - 630A; snímání napětí až 690 V; šířka 145mm; lišta; vyžaduje základní přístroj pro V PB v varianta -ZB01, pro V PN nebo pro V EIP

Tento text byl přeložen strojově.
