Siemens 3UF71121AA010 3UF7112-1AA01-0 modul detekce proudu / napětí 690 V/AC

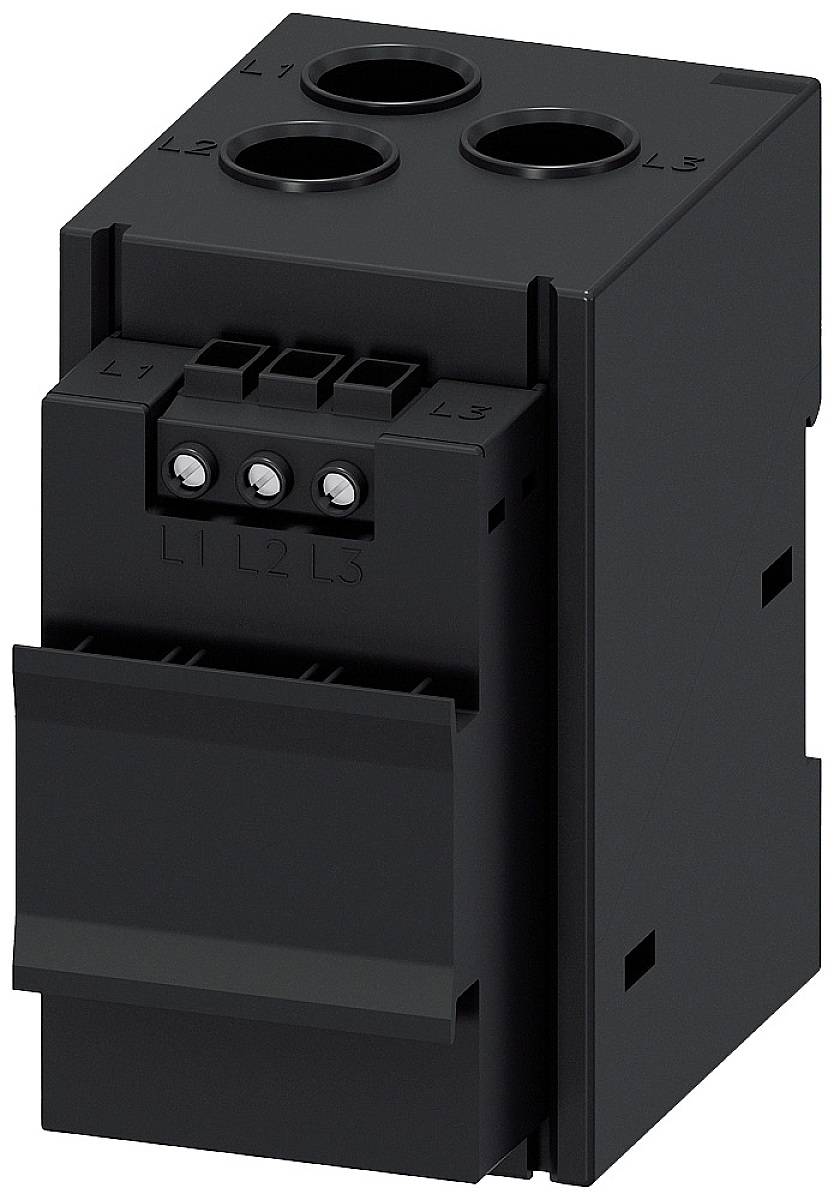

Černý elektrický spínací blok se třemi horními přípojkami a čtyřmi předními svorkami. Vhodný pro průmyslové aplikace.

Ilustrační obrázek

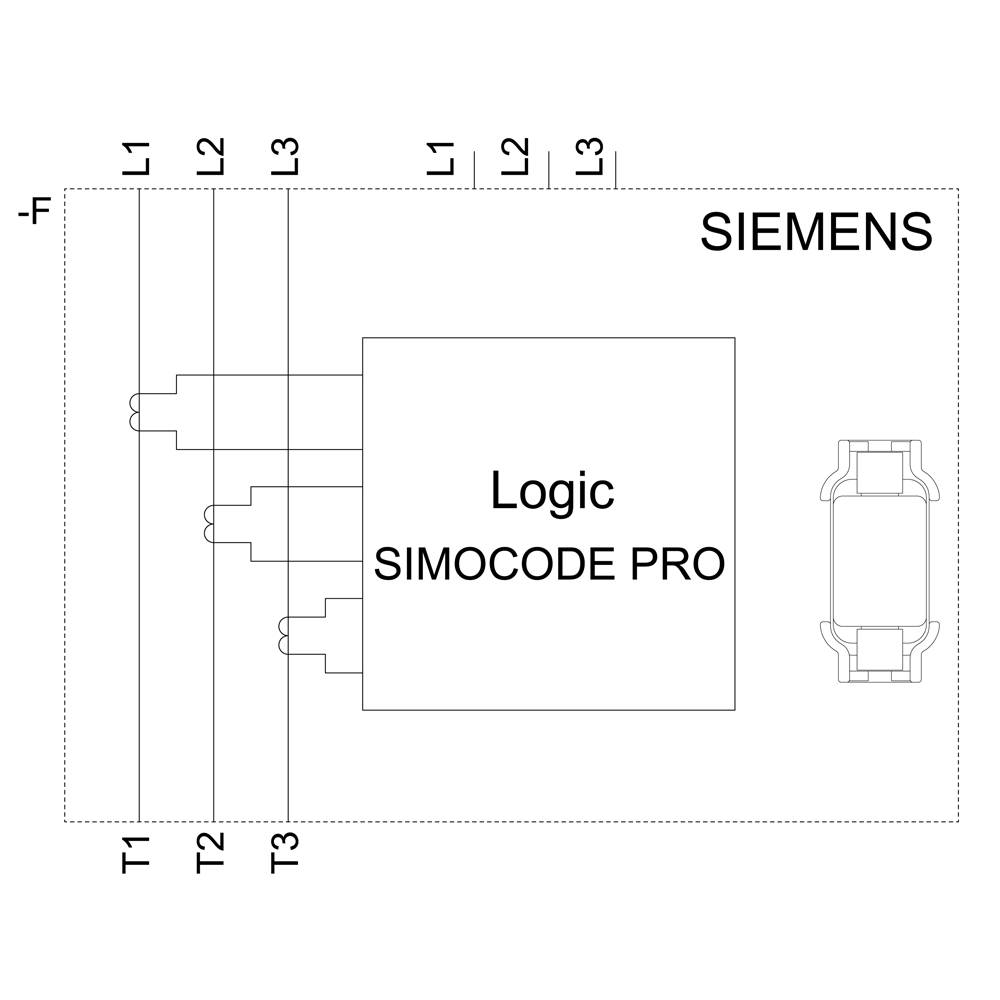

'Schéma zapojení řídicí logiky Siemens SIMOCODE PRO s popiskami: F, L1, L2, L3, T1, T2, T3. Znázorňuje zapojení.'

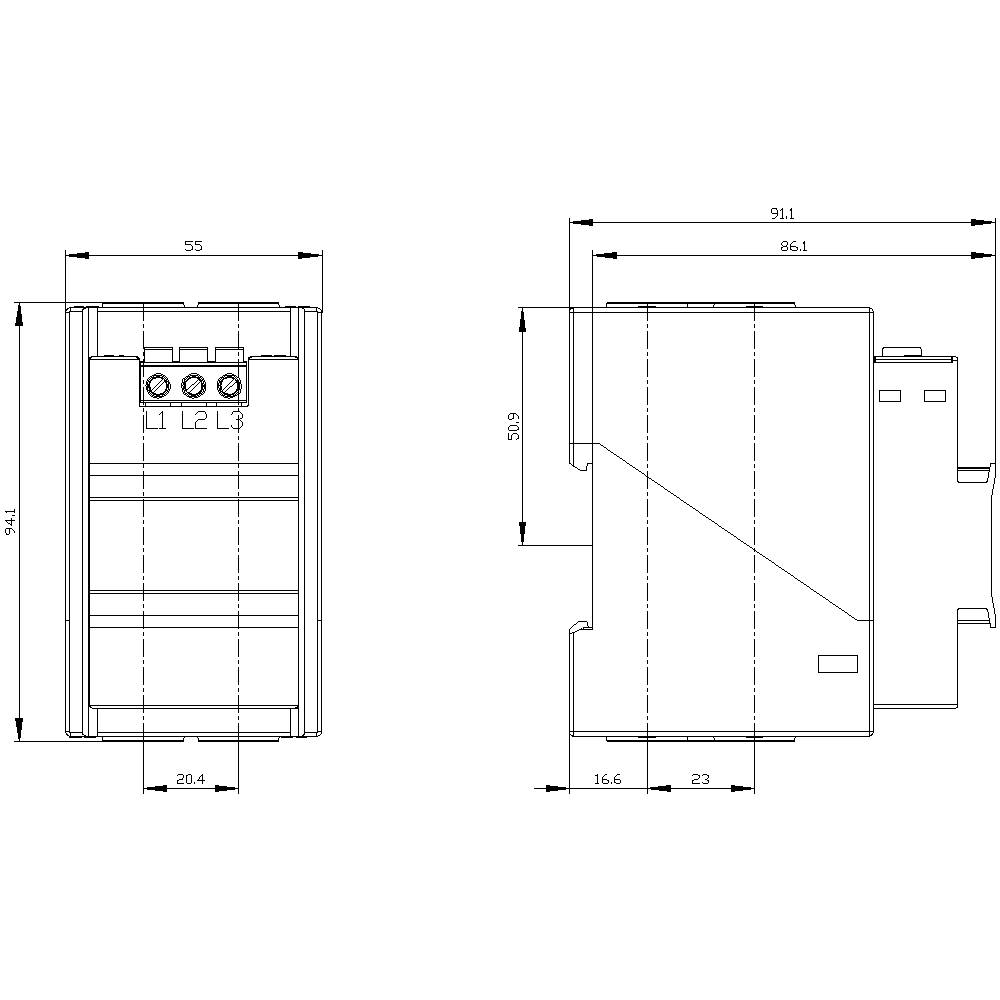

Technický výkres zařízení s rozměry v milimetrech. Přední a boční pohled zobrazují detaily a elektrické přípojky.

1/3

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 037,19 Kč / kus)

6 037,19 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Počet pólů pro hlavní proudový obvod: 3
Impulsní výdržné napětí: 6000 V
Provedení elektrického konektoru: šroubové připojení

Kategorie produktu: modul detekce proudu / napětí

Typ: 3UF7112-1AA01-0

Číslo výrobce: 3UF71121AA010

Provedení: Durchsteckwandler

Min. provozní napětí: 110 V/AC

Provozní napětí: 110 - 690 V/AC

Provozní napětí max.: 690 V/AC

Provozní napětí: 690 V/AC

V: 94 mm

Délka: 91 mm

Šířka: 55 mm

: IP20

Rozm.: (d x š x v) 91 x 55 x 94 mm

Obsah: 1 ks

Montáž: Šroubovací a zapínáním na suchý zip

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

: IP20

: 0

: Screw connection

: NE

: ANO

: ANO

: Through-feed technique

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1703023 Siemens 3UF71121AA010 3UF7112-1AA01-0 modul detekce proudu / napětí 690 V/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1703023 Siemens 3UF71121AA010 3UF7112-1AA01-0 modul detekce proudu / napětí 690 V/AC

Popis

Modul registrace proudu/napětí V2; nastavitelný proud 10 - 115 A; detekce napětí až 690 V; šířka 55 mm; Durchsteckwandler; vyžaduje základní přístroj pro V PB v varianta -ZB01, pro V PN nebo pro V EIP

Tento text byl přeložen strojově.
