Siemens 3TG1010-0AC2 motorový stykač 3 spínací kontakty, 1 rozpínací kontakt s pomocným kontaktem Vhodné pro značku (rel

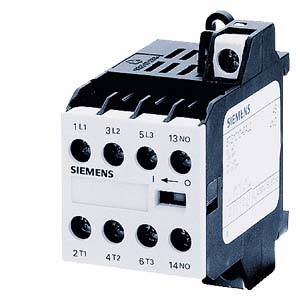

Siemensův stykač s několika svorkami a viditelným názvem značky na přední straně. Používá se především v elektrických obvodech.

Ilustrační obrázek

Rozváděč plný elektrických komponent a kabeláže. Nahoře vpravo signalizační světlo se zelenou, žlutou a červenou barvou.

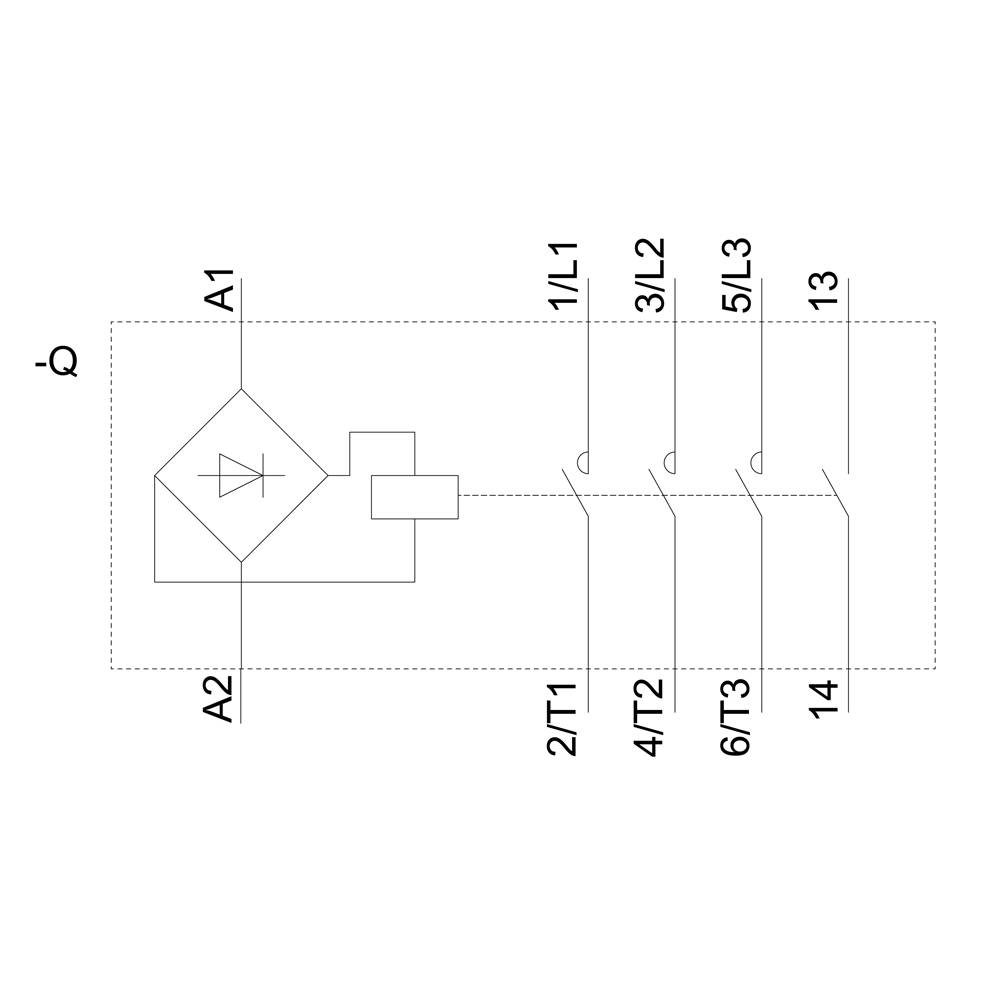

'Schéma zapojení elektrického zařízení s několika svorkami a symbolem diody vedle A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 a 14.'

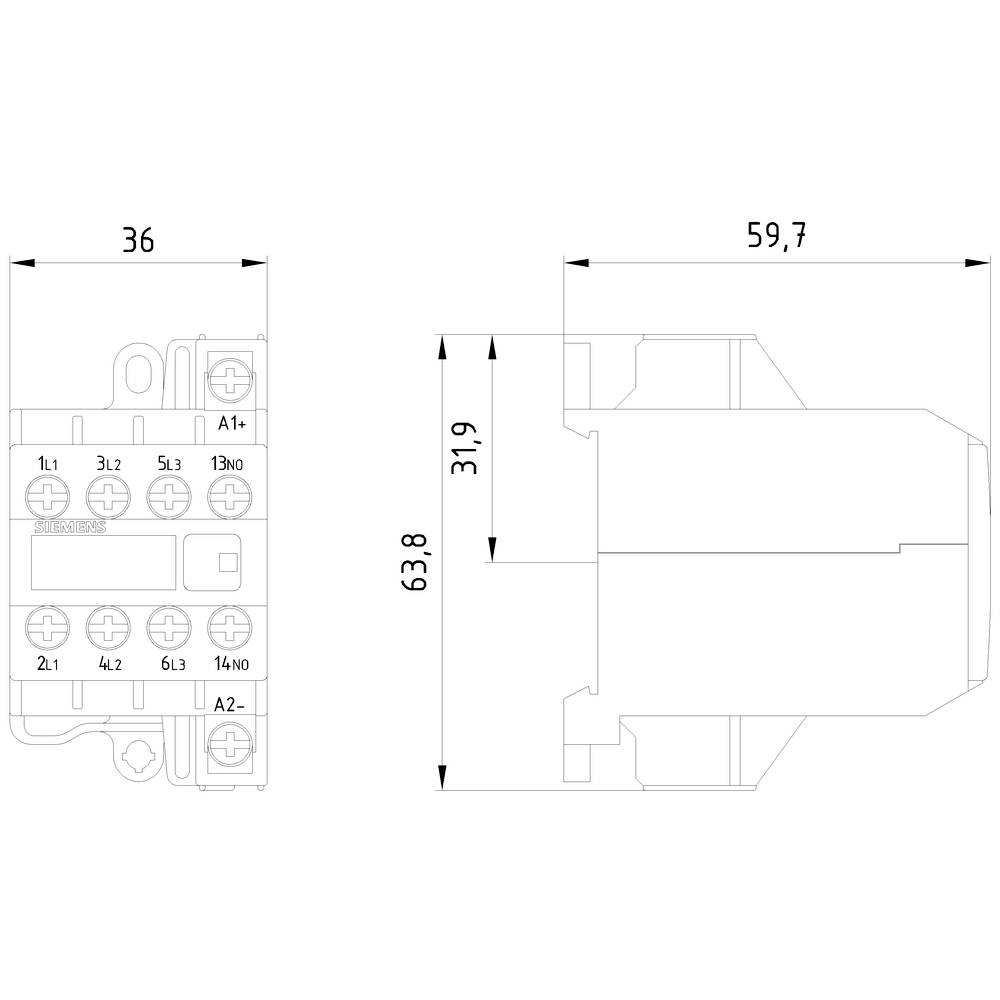

Technický výkres elektrického relé s rozměry: šířka 36 mm, výška 63,8 mm, hloubka 59,7 mm. Svorky označeny.

1/4

Ilustrační obrázek

Kategorie produktu

motorový stykač

Počet pólů

3pólový

Připojení

šroubovací

Typ

3TG1010-0AC2

Typ kontaktu

3 spínací kontakty

1 rozpínací kontakt

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (833,88 Kč / kus)

833,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ochrana motoru Siemens 3TG1010 0AC2 AC 24 V 45 - 450Hz

Dodatečné informace:

Technické parametry

Kategorie produktu: motorový stykač

Typ: 3TG1010-0AC2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty
1 rozpínací kontakt

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 8.4 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Min. teplota: -25 °C

Max. teplota: +55 °C

Šířka: 36 mm

V: 62 mm

Hloubka: 60 mm

Rozm.: (š x v x h) 36 x 62 x 60 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 20 A

: Screw connection

: AC

: 3.67749375
