Siemens 3TC5617-0LB4 stykač 2 spínací kontakty 1 ks

Průmyslový elektrický spínací systém se dvěma stykači, dvěma zelenými odpory a dodatečným modulem pro rozšíření obvodu.

Ilustrační obrázek

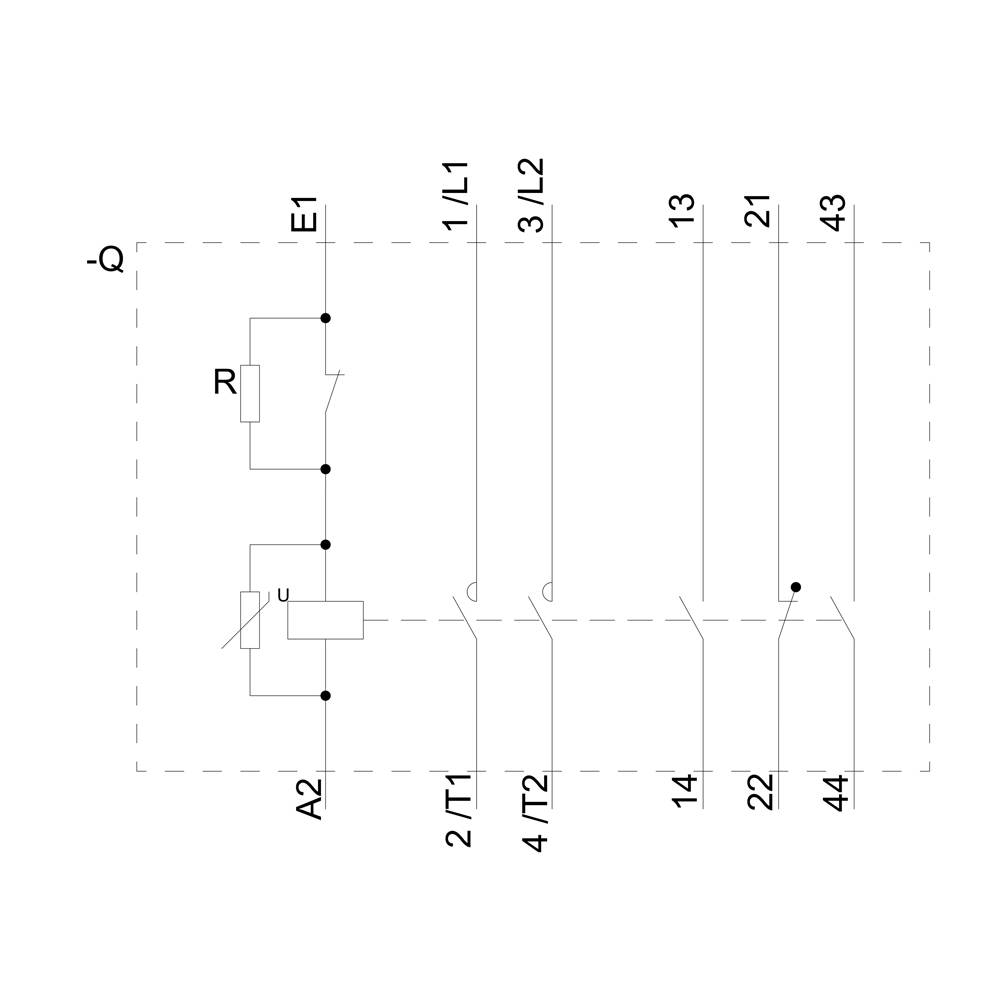

Schéma elektrického obvodu s relé (R) a spínačem (E1); znázorňuje propojení a označené kontakty A2, 1-4.

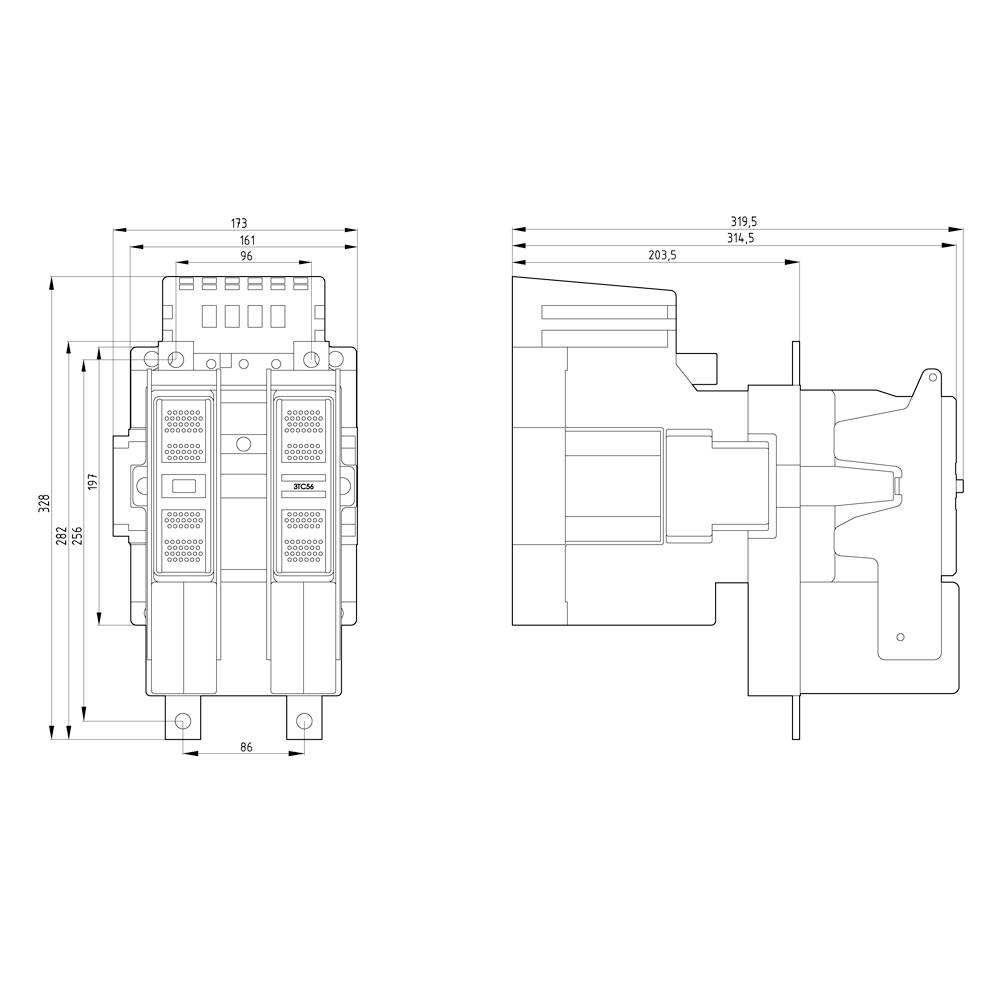

Technický výkres spínače s rozměry v milimetrech. Přední a boční pohled se specifickými údaji o šířce a výšce.

1/3

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

2pólový

Připojení

šroubovací

Typ

3TC5617-0LB4

Konstrukční velikost

Datasheety: (PDF)

Doručení: Út 28. 7.

66 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (163 903,46 Kč / kus)

163 903,46 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Ochrana Bgr.12, 2pólová, DC-3 a 5, 400 A při 750 V pomocné kontakty 21 (2NO+ 1NC)

Dodatečné informace:

Technické parametry

Provozní výkon / u DC-3 / u DC-5 / při 750 V: 250 kW
Druhu napětí: DC
Izolační napětí: 1000 V
Ochrana proti dotyku proti úrazu elektrickým proudem: prst bezpečně pouze s kryt svorek

Kategorie produktu: stykač

Typ: 3TC5617-0LB4

Konstrukční velikost: 12

Počet pólů: 2pólový

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
2 spínací kontakty

Konstantní proud (max.): 400 A

Druh montáže: upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP00

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 235 mm

V: 281 mm

Hloubka: 314 mm

Rozm.: (š x v x h) 235 x 281 x 314 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 2

: 0

: 2

: 1

: Screw connection

: 140 kW

: 400 A

: DC

Ke stažení

List technických údajů

List technických údajů 1739395 Siemens 3TC5617-0LB4 stykač 2 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1739395 Siemens 3TC5617-0LB4 stykač 2 spínací kontakty 1 ks

Popis

Ochranný kryt, velikost 12, 2pólové, DC-3 a 5, 400 A při 750 V pomocné kontakty 21 (2 NO + 1 NC) 24 V/DC / DC ovládání s varistorem a předřadného odporu pracovní rozsah 0,7 - 1,25 x US DC ovládání
