Siemens 3SU1400-3AA10-5BA0 svorkovnice 1 spínací kontakt 240 V/AC, 250 V/DC Vhodné pro značku (relé): Siemens 1 ks

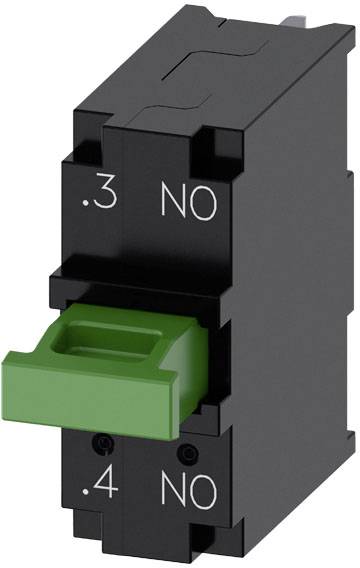

Černý elektrický spínač se dvěma bílými štítky '.3 NO' a '.4 NO'. Zelená páka uprostřed spínače.

Ilustrační obrázek

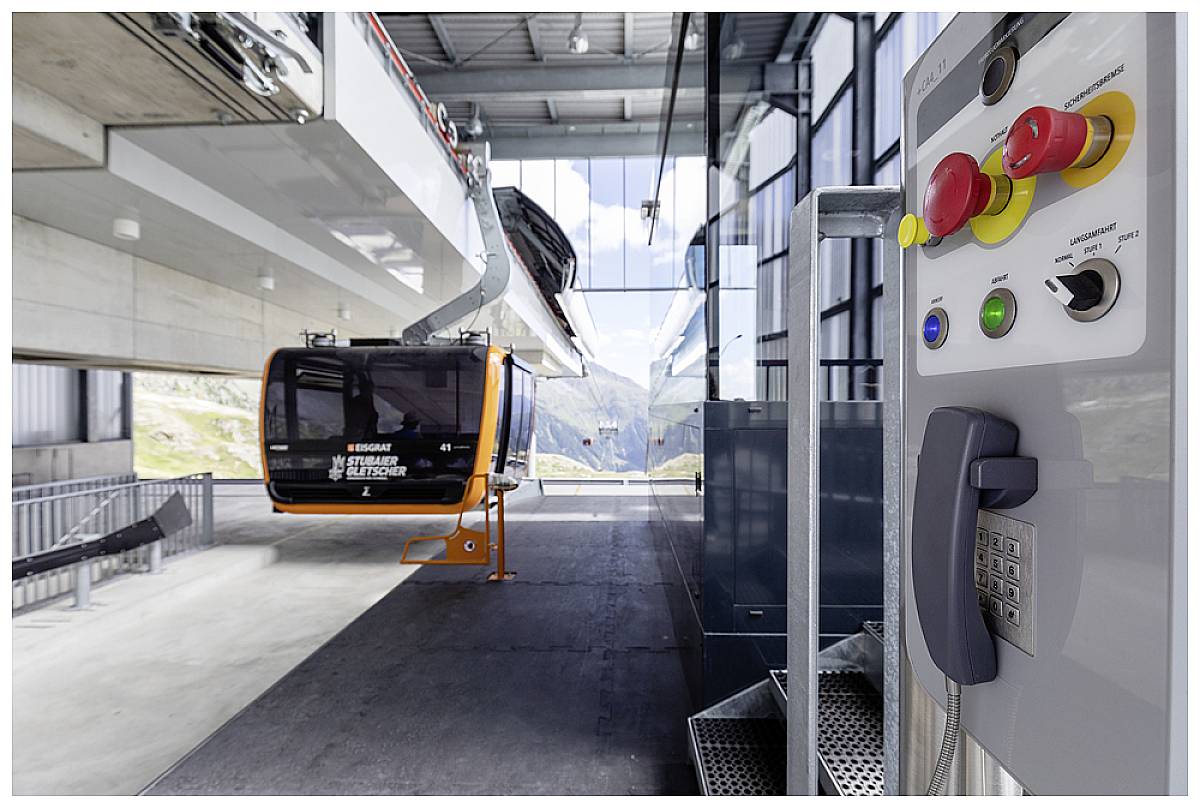

Lanovková stanice s žlutou gondolou v moderní budově. V popředí ovládací panel s červenými a žlutými tlačítky. Horská krajina v pozadí.

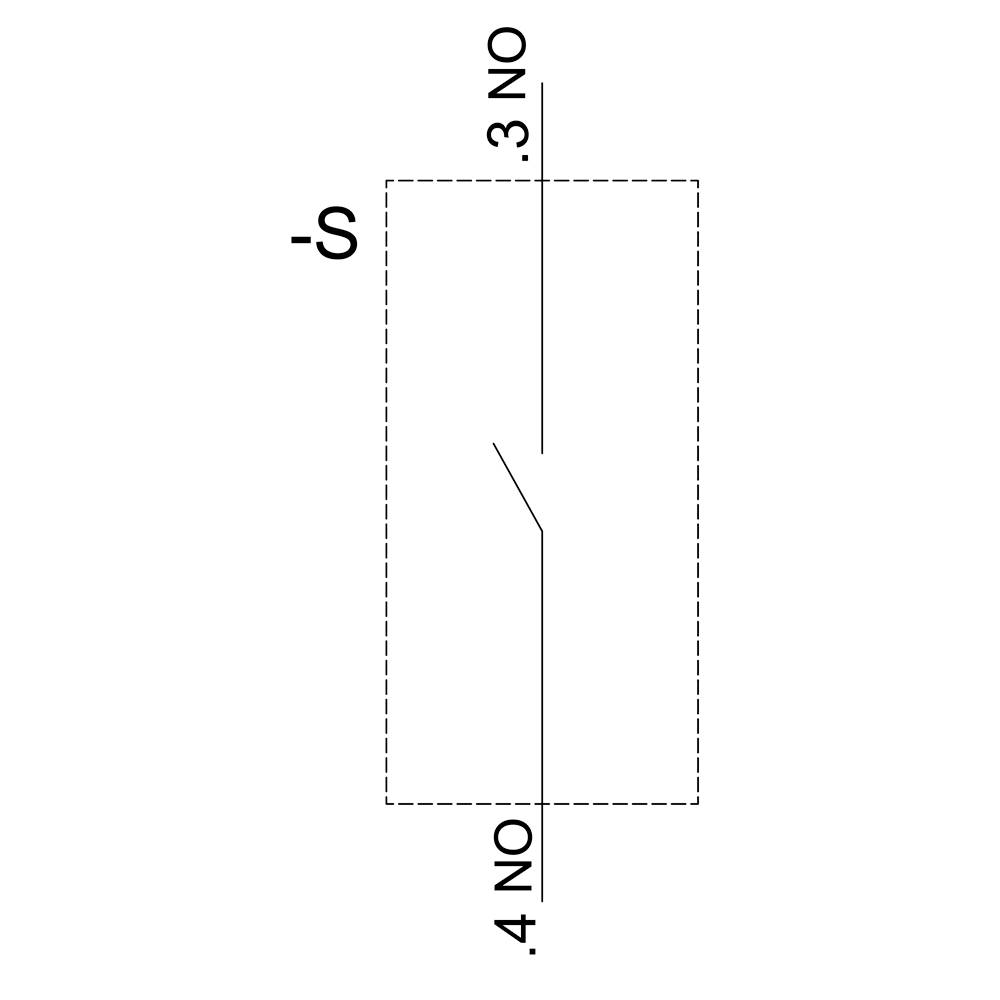

Elektrický schéma zapojení se dvěma otevřenými spínači, označenými '3 NO' a '4 NO', propojené přerušovanými čárami.

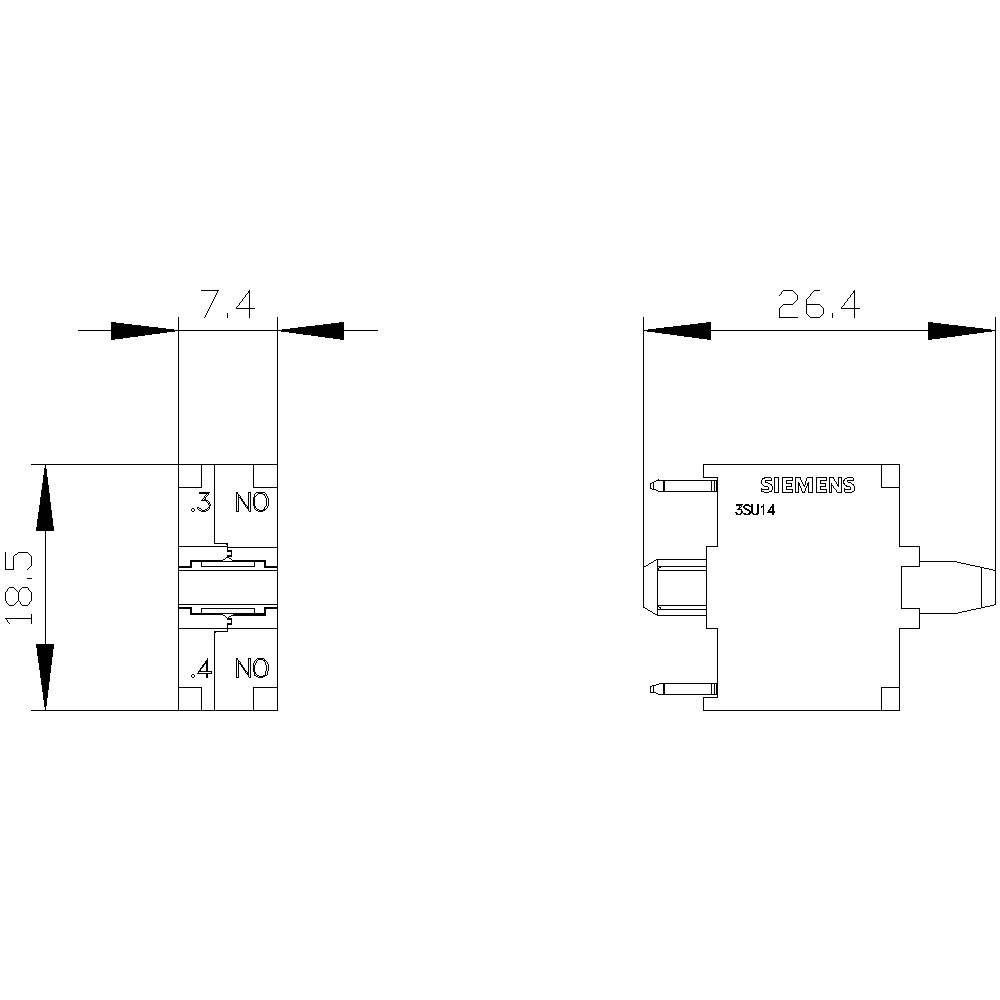

Technický výkres elektrického relé modulu s rozměry: šířka 7,4 mm, výška 18,5 mm, hloubka 26,4 mm. Obsahuje symetrické znázornění uspořádání.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice

Jmenovité napětí

240 V/AC

250 V/DC

Připojení

THT

Typ

3SU1400-3AA10-5BA0

Typ kontaktu

1 spínací kontakt

Datasheety: (PDF)

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Spínací frekvence / maximálně [1/h]: 3600Oblast použití: Pro spínání elektrických obvodůImpulsní výdržné napětí: 4 kVStupeň znečištění: 3Provedení elektrického připojení: Připojení patice pro připojení (THT)Vhodné pro integraci / tlačítko volby tlaku: AnoVhodnost pro integraci / čelní prvek: AnoVhodné pro integraci / držák: AnoVhodné pro integraci / závěsné tlačítko: AnoOchrana IP / připojovací svorka: IP00Stupeň krytí IP / krytu: IP40Provedení kontaktu / pomocných kontaktů: Slitina stříbraIzolační napětí: 250 VTermický proud 10 A.

Kategorie produktu: svorkovnice

Typ: 3SU1400-3AA10-5BA0

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: slitina stříbra

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 240 V/AC
250 V/DC

Spínací napětí (max.): 250 V/DC

Konstantní proud (max.): 10 A

Vhodné pro značku: Siemens

Druh montáže: nátisk

Připojení: THT

Elektrická životnost: 10000000

Mechanická životnost: 10000000

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 7.6 mm

V: 18.5 mm

Hloubka: 16.2 mm

Rozm.: (š x v x h) 7.6 x 18.5 x 16.2 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862332 Siemens 3SU1400-3AA10-5BA0 svorkovnice 1 spínací kontakt 240 V/AC, 250 V/DC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862332 Siemens 3SU1400-3AA10-5BA0 svorkovnice 1 spínací kontakt 240 V/AC, 250 V/DC Vhodné pro značku (relé): Siemens 1 ks

Popis

Kontaktní modul s 1 spínacím článkem, 1S, pájecí přípojkou, pro použití na DPS kontaktní modul SIRIUS ACT pro spínání elektrických obvodů.Siemens pod značkou SIRIUS ACT nabízí jedinečné portfolio signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériInovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. Příručka, 3D data, schéma připojení) je k dispozici.Dostupná provedení: Různé spínací funkce, různé druhy připojení a montáže, 1pólové a 2pólové.SIRIUS ACT - výkon v Action při ovládání a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
