Siemens 3SU1400-1AA10-3FA0 svorkovnice 500 V DC/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

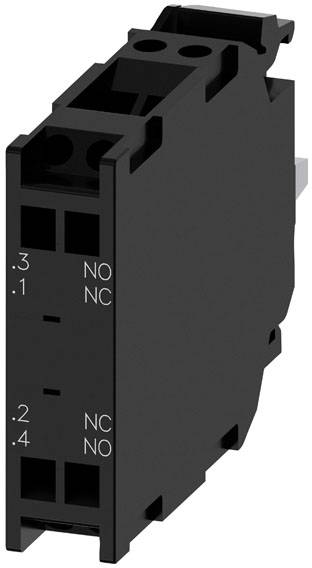

Černý elektrický reléový modul s konektory a štítky 'NO' (normálně otevřený) a 'NC' (normálně zavřený).

Ilustrační obrázek

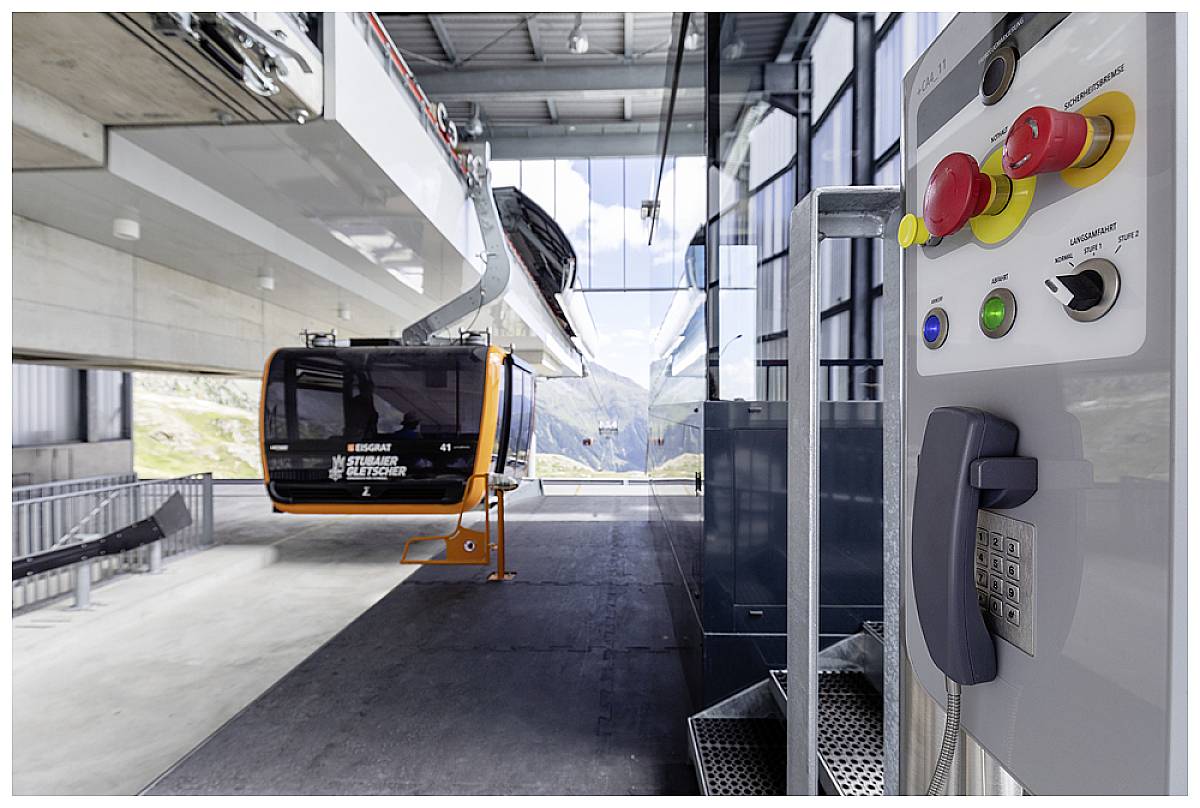

Lanová dráha na horní stanici. V popředí se nachází ovládací konzole s nouzovým tlačítkem a ovládacími knoflíky. V pozadí jsou přes skleněná okna vidět hory.

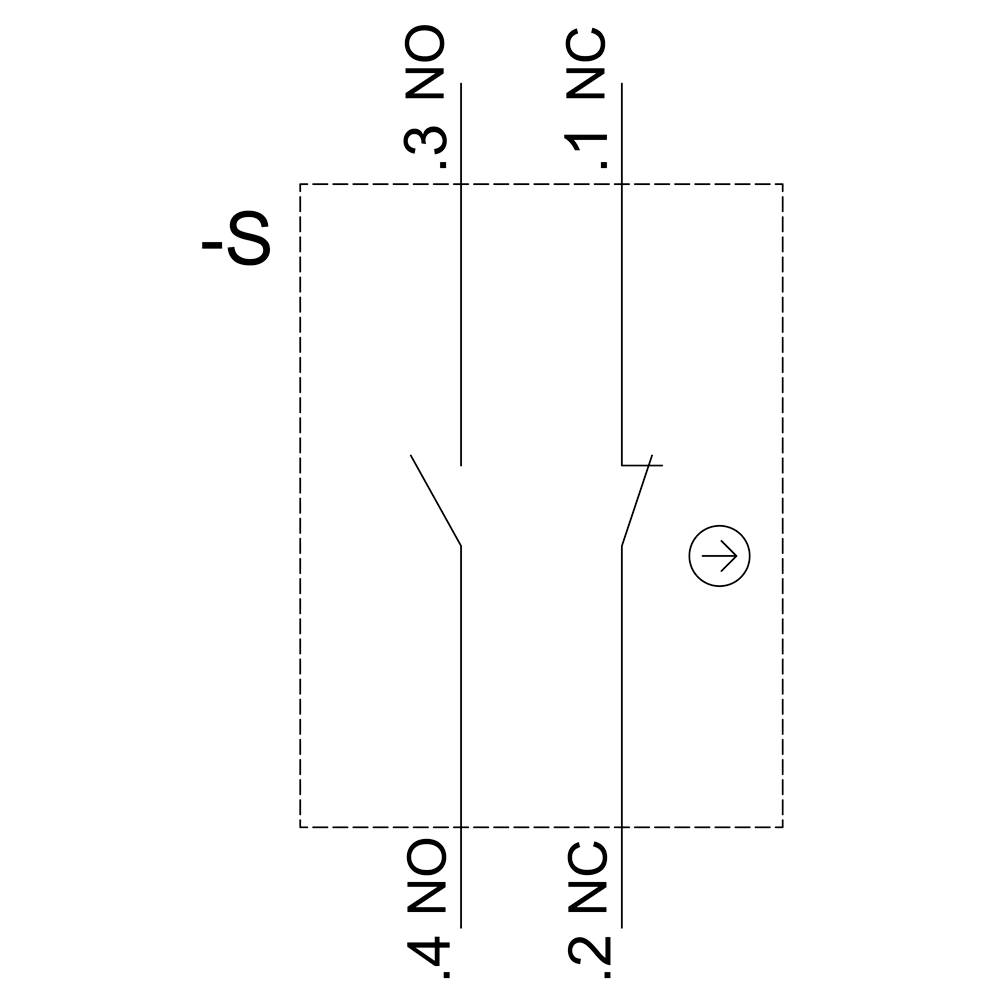

Schéma zapojení relé: Čtyři kontakty jsou viditelné, očíslované od 1 NC, 2 NC, 3 NO, 4 NO. Šipka ukazuje směr proudění elektřiny.

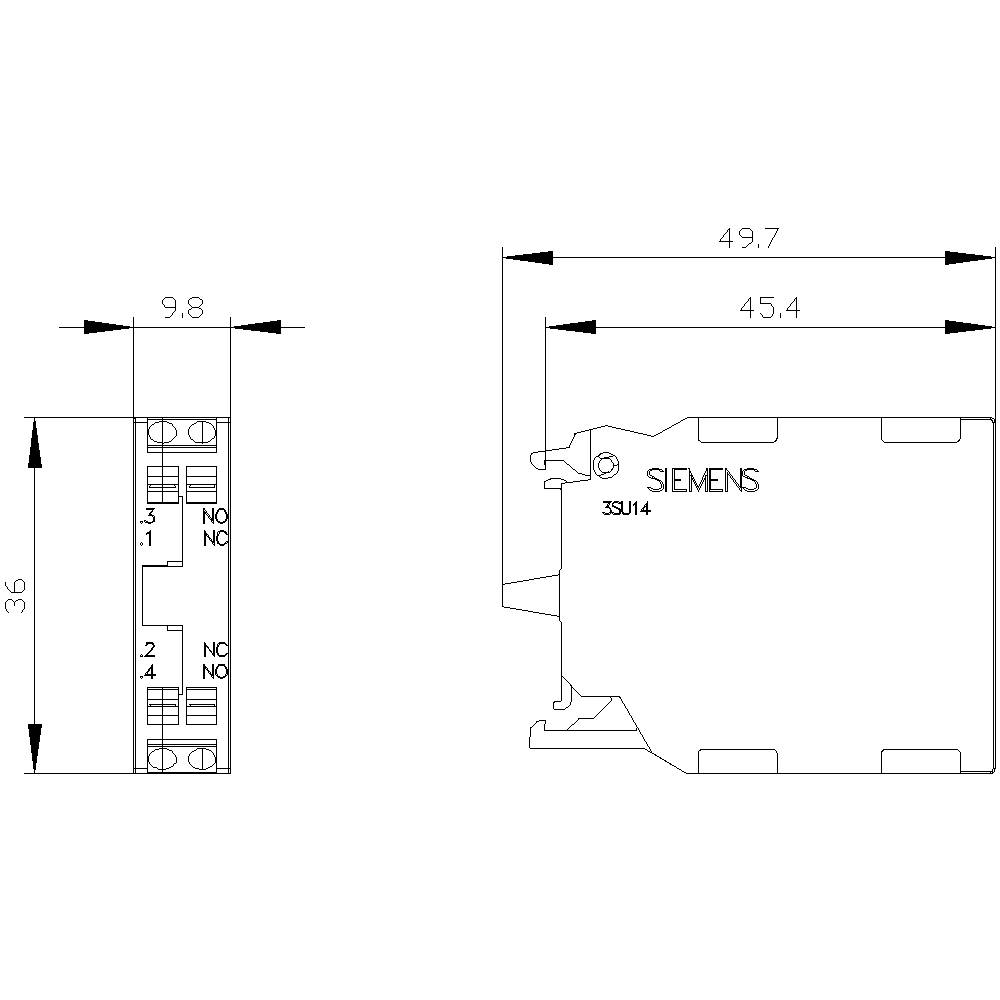

Technický výkres patice Siemens relé. Rozměry: 49,7 mm délka, 36 mm výška, 9,8 mm šířka. Označení '3SU14'.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice

Počet pólů

2pólový

Jmenovité napětí

500 V DC/AC

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (190,07 Kč / kus)

190,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Spínací frekvence / maximálně [1/h]: 3600Funkce výrobku / nucené otevírání: AnoOblast použití: Pro spínání elektrických obvodůImpulsní výdržné napětí: 6 kVStupeň znečištění: 3Vhodné pro integraci / tlačítko volby tlaku: AnoVhodnost pro integraci / čelní prvek: AnoVhodné pro integraci / držák: AnoVhodné pro integraci / závěsné tlačítko: AnoStupeň krytí IP / připojovací svorka: IP20Stupeň krytí IP / krytu: IP40Provedení kontaktu / pomocných kontaktů: Slitina stříbraIzolační napětí: 500 VTermický proud 10 A.Typy připojitelných průřezů vodiče / u AWG vedení: 2x (24... Návrh 16)Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (0,25... 1,5 m²)Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,25... 0,75 m²)Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (0,25... 1,5 m²)

Druh obalu: Piece

Kategorie produktu: svorkovnice

Typ: 3SU1400-1AA10-3FA0

Počet pólů: 2pólový

Materiál kontaktu: slitina stříbra

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 500 V DC/AC

Spínací napětí (max.): 500 V DC/AC

Konstantní proud (max.): 10 A

Vhodné pro značku: Siemens

Vlastnosti: s pomocným kontaktem

Druh montáže: montáž na čelní stěnu

Připojení: přípojka s pružinovým protitahem

Elektrická životnost: 10000000

Mechanická životnost: 10000000

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 9.8 mm

V: 36 mm

Hloubka: 49.7 mm

Rozm.: (š x v x h) 9.8 x 36 x 49.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.0180 kg

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862324 Siemens 3SU1400-1AA10-3FA0 svorkovnice 500 V DC/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862324 Siemens 3SU1400-1AA10-3FA0 svorkovnice 500 V DC/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Kontaktní modul se 2 spínacími členy, 1S+1Ö, přípojka s pružinovým protitahem, pro upevnění čelního panelu SIRIUS ACT ke spínání elektrických obvodů.Siemens pod značkou SIRIUS ACT nabízí jedinečné portfolio signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériInovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. Příručka, 3D data, schéma připojení) je k dispozici.Dostupná provedení: Různé spínací funkce, různé druhy připojení a montáže, 1pólové a 2pólové.SIRIUS ACT - výkon v Action při ovládání a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
