Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínací kontakty 500 V DC/AC Vhodné pro značku (relé): Siemens 1 ks

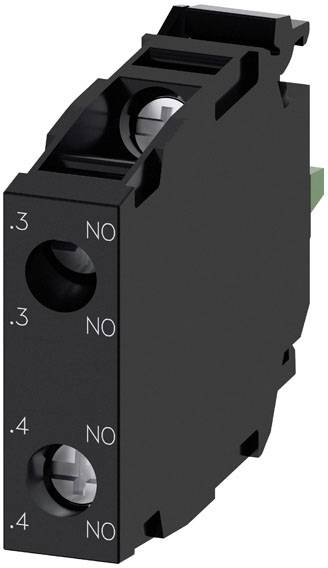

Černý elektrický patice relé s vytištěnými popisy '.3 NO', '.4 NO' na přední straně a zelenou svorkou po straně.

Ilustrační obrázek

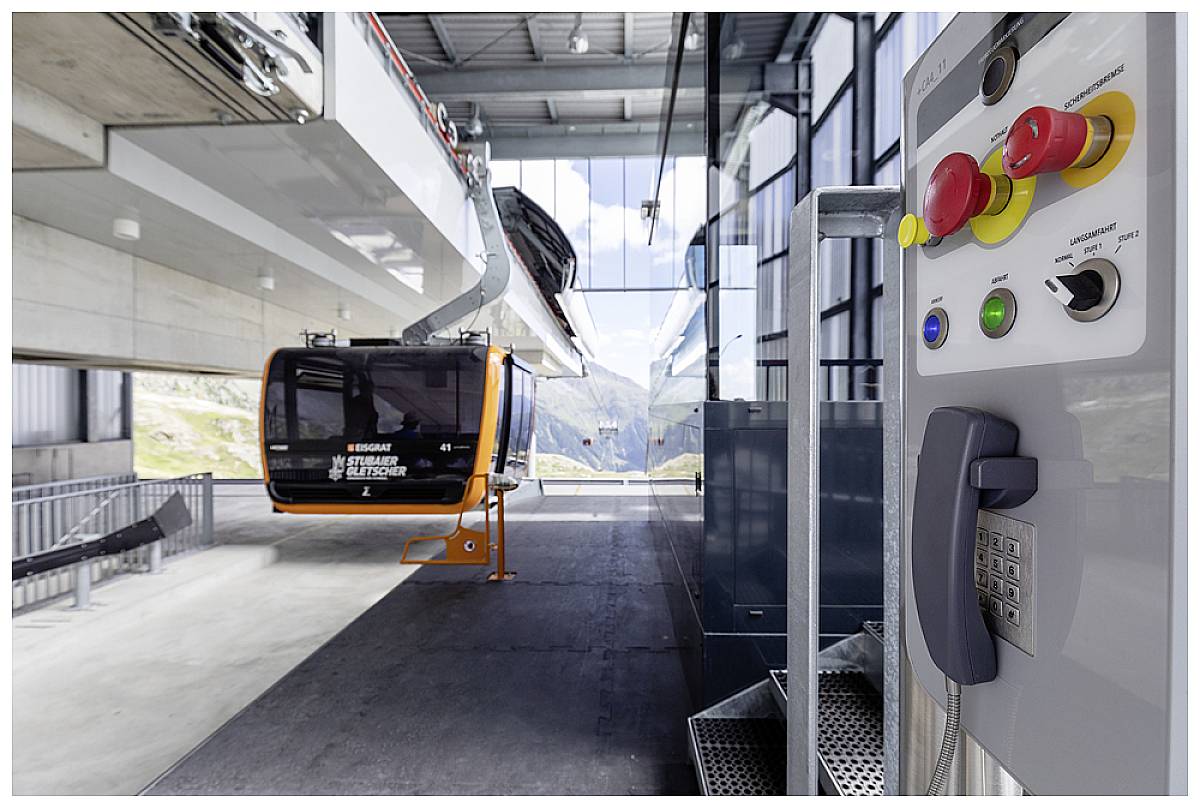

Obrázek ukazuje lanovku ve stanici v horách. V popředí je ovládací panel s tlačítky. Venku jsou viditelné hory.

Spínací symbol pro relé se dvěma rozpínacími kontakty.

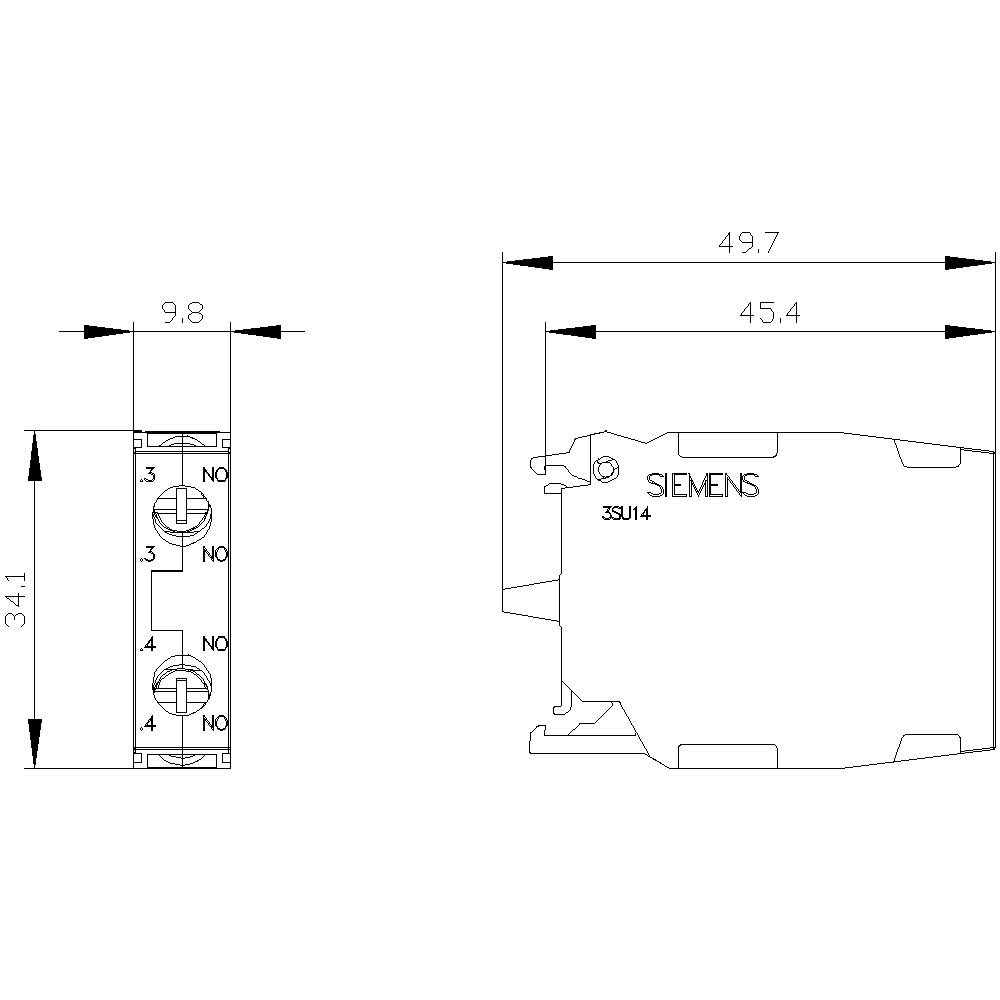

Technický výkres dílu Siemens, modelové číslo 3SU14, s rozměry: šířka 49,7 mm, výška 34,1 mm, hloubka 9,8 mm.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice

Počet pólů

2pólový

Jmenovité napětí

500 V DC/AC

Připojení

šroubovací

Typ

3SU1400-1AA10-1DA0

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

Už jen 10 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Spínací frekvence / maximálně [1/h]: 3600Oblast použití: Pro spínání elektrických obvodůUtahovací moment / při šroubové připojení / minimální: 0,8 NmUtahovací moment / při šroubovacím připojení / max.: 0,9 NmImpulsní výdržné napětí: 6 kVStupeň znečištění: 3Vhodné pro integraci / tlačítko volby tlaku: AnoVhodnost pro integraci / čelní prvek: AnoVhodné pro integraci / držák: AnoVhodné pro integraci / závěsné tlačítko: AnoStupeň krytí IP / připojovací svorka: IP20, svorkový šroubStupeň krytí IP / krytu: IP40Provedení kontaktu / pomocných kontaktů: Slitina stříbraIzolační napětí: 500 VTermický proud 10 A.Typy připojitelných průřezů vodiče / u AWG vedení: 2x (18... Návrh 14)Typ připojitelného průřezů vodičů / jednožilového / kabelové úpravy kabelů: 2x (0,5... 0,75 m²)Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (1,0... 1,5 m²)Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,5... 1,5 m²)Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (1,0... 1,5 m²)

Kategorie produktu: svorkovnice

Typ: 3SU1400-1AA10-1DA0

Počet pólů: 2pólový

Typ kontaktu: 2 spínací kontakty

Materiál kontaktu: slitina stříbra

Pomocný kontakt: 2 spínací kontakty

Jmenovité napětí: 500 V DC/AC

Spínací napětí (max.): 500 V DC/AC

Konstantní proud (max.): 10 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: montáž na čelní stěnu

Připojení: šroubovací

Elektrická životnost: 10000000

Mechanická životnost: 10000000

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 9.8 mm

V: 34 mm

Hloubka: 49.7 mm

Rozm.: (š x v x h) 9.8 x 34 x 49.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.0170 kg

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862320 Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínací kontakty 500 V DC/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862320 Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínací kontakty 500 V DC/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Kontaktní modul se 2 spínacími členy, 2S, šroubové připojení, pro montáž kontaktních modulů SIRIUS ACT pro spínání elektrických obvodů.Siemens pod značkou SIRIUS ACT nabízí jedinečné portfolio signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériInovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. Příručka, 3D data, schéma připojení) je k dispozici.Dostupná provedení: Různé spínací funkce, různé druhy připojení a montáže, 1pólové a 2pólové.SIRIUS ACT - výkon v Action při ovládání a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
