Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 světelné tlačítko kovový přední prstenec, Vysoký lesk tlačítko stříbrná, žlu

Žlutý tlačítkový spínač se stříbrným okrajem, vhodný pro průmyslové aplikace. Název výrobce viditelný na straně.

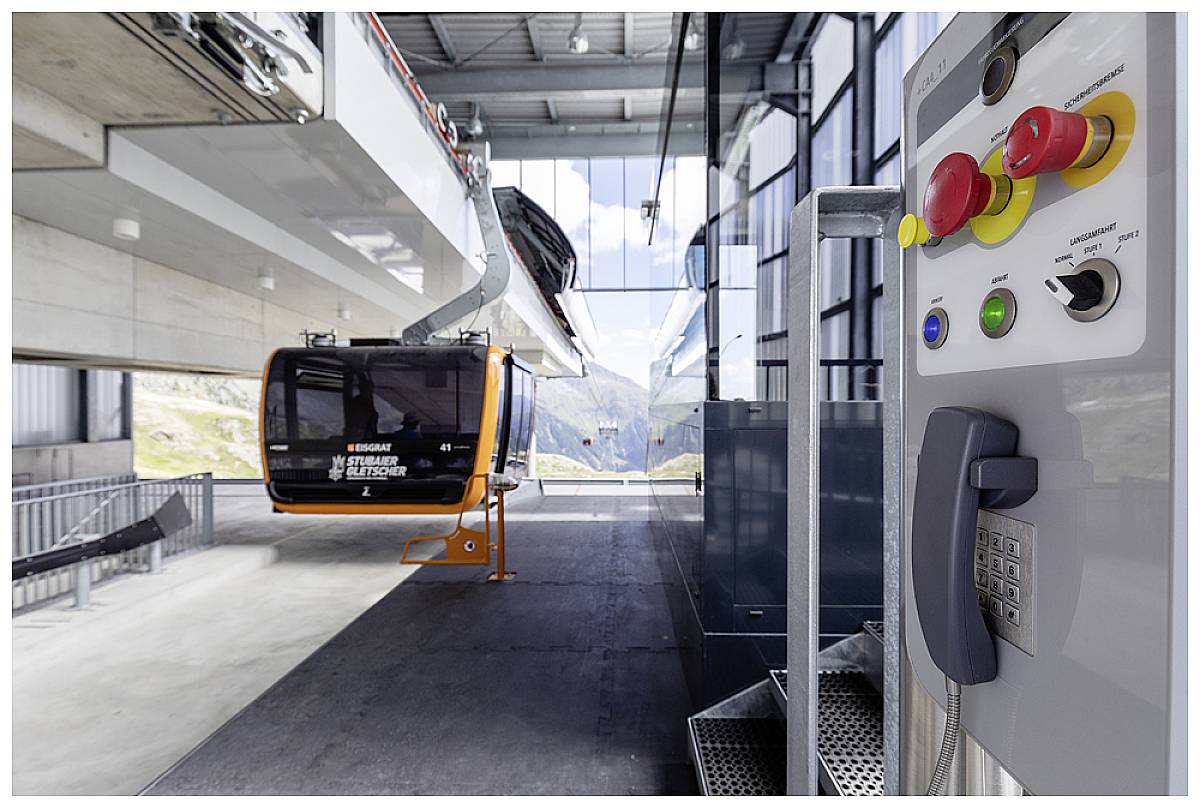

Stanice lanové dráhy s oranžovou gondolou v popředí. V pravé části se nachází ovládací pult s nouzovými tlačítky Stop.

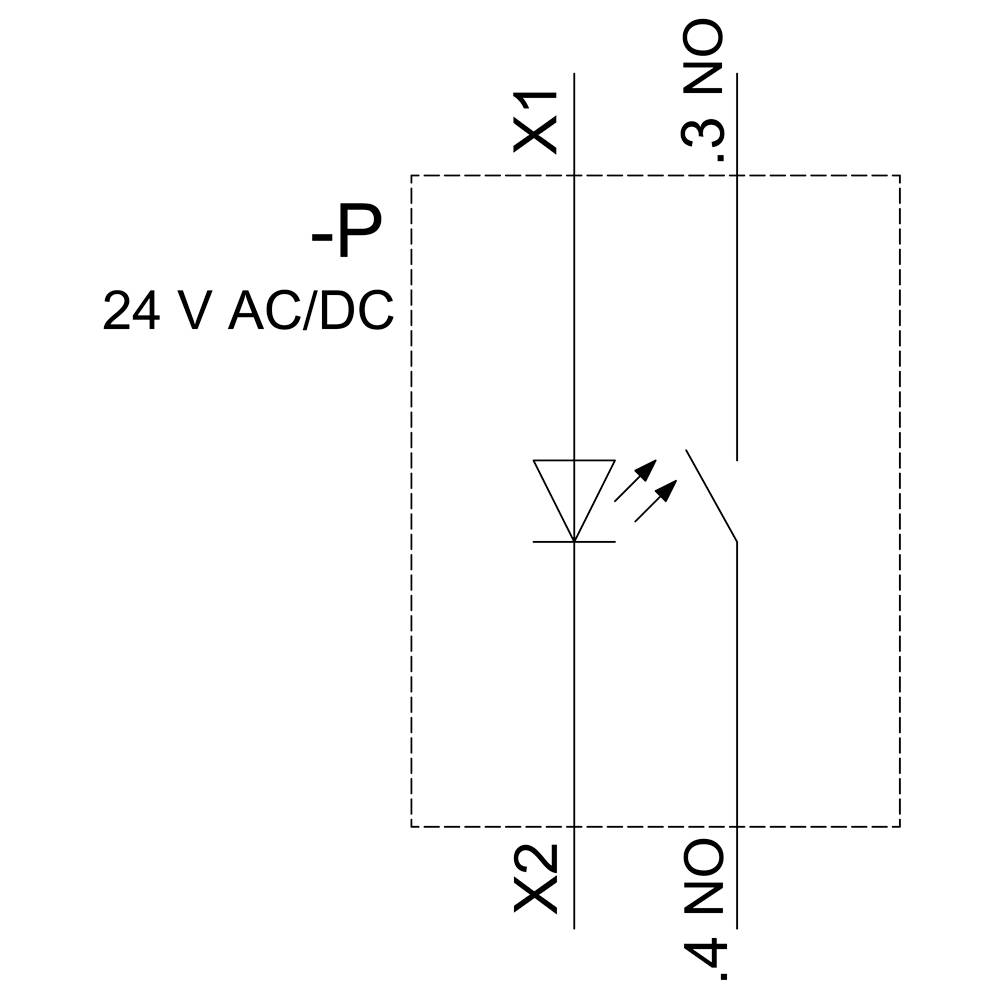

Spínací symbol se 24V AC/DC napájením, LED indikací a dvěma normálně otevřenými kontakty, s označeními X1, X2, 3 NO, 4 NO.

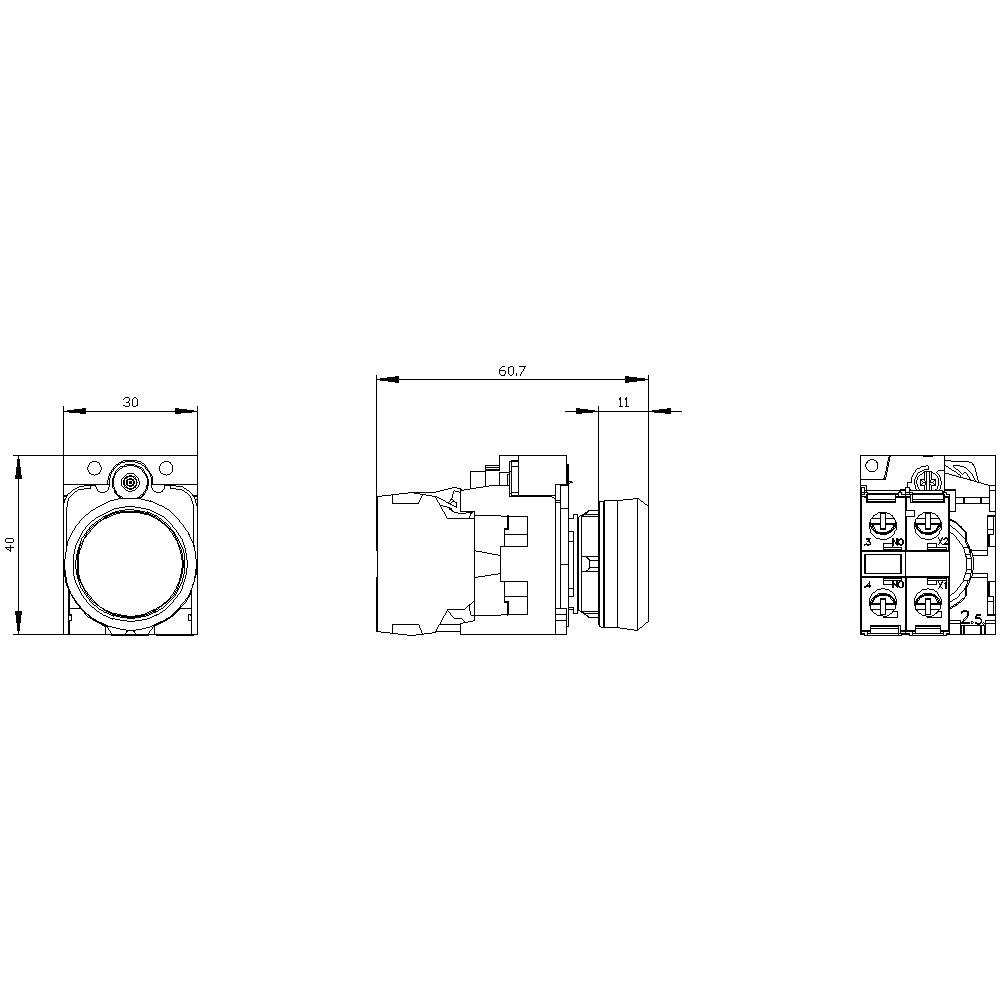

Technický výkres čtvercového spínače s rozměry: šířka 30 mm, délka 60,7 mm, hloubka 47,5 mm, boční a zadní pohled.
1/4
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 175,00 Kč / kus)
1 175,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Způsob upevnění: Upevnění čelního panelu
  • Počet velitelských míst: 1
  • Provedení ovladače: Tlačítko, ploché
  • Šířka: 29,5 mm
  • Montážní výška: 11 mm
  • Materiál/ovládací prvek: Plast
  • Složka výrobku / přední prstenec: Ano
  • Rozšíření výrobku / volitelně / žárovky: Ano
  • Utahovací moment / šrouby v držáku / max. 1,2 Nm
  • Provedení na předním panelu: Standardní
  • Hloubka: 49,7 mm
  • Tvar / montážní otvor: Kruhový
  • Materiál/držák: Kov
  • Spínací frekvence / maximálně [1/h]: 3600
  • Stupeň krytí IP / připojovací svorka: IP20
  • Odolnost vůči kmitání: 10... 500 Hz: 5g
  • Třída provozní ochrany: I
  • Kladná tolerance průměru montáže: 0,4 mm
  • Připojovací průřez vodiče / jeden drát / s dutými kabely / maximálně: 0,75 m²
  • Připojovací průřez vodiče / jeden drát / s dutými kabely / minimální: 0,5 m²
  • Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
  • Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 1 m²
  • Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 1,5 m²
  • Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,5 m²
  • Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
  • Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 1 m²
  • Připojovací průřez vodiče / pomocné kontakty / jednodrátové nebo vícežilové / maximálně: 1,5 m²
  • Počet kontaktních modulů: 1
  • Počet LED modulů: 1
  • Utahovací moment / při šroubovacím připojení / max.: 0,9 Nm
  • Utahovací moment / při šroubové připojení / minimální: 0,8 Nm
  • Utahovací moment / šrouby v držáku / minimální: 1 Nm
  • Typy připojitelných průřezů vodiče / u AWG vedení: 2x (18... Návrh 14)
  • Typ připojitelného průřezů vodičů / jednožilového / kabelové úpravy kabelů: 2x (0,5... 0,75 m²)
  • Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (1,0... 1,5 m²)
  • Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,5... 1,5 m²)
  • Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (1,0... 1,5 m²)
  • Provedení kontaktu / pomocných kontaktů: Slitina stříbra
  • Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 14
  • Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18
  • Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
  • Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
  • Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
  • Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
  • Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
  • Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
  • Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
  • Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
  • Spínací proud / LED modul / maximálně: 2 A.
  • Izolační napětí / jmenovitá hodnota: 320 V.
  • Intenzita světla / maximálně 1400 mcd
  • Intenzita světla / minimální: 900 mcd
  • Součásti / žárovky: Ano
  • Typ napětí / provozní napětí: AC/DC
  • Typ napětí / napájecí napětí / světlo pomocí: AC/DC
  • Odolnost proti rázovému napětí / jmenovitá hodnota: 4 kV
  • Termický proud 10 A.
  • Stupeň znečištění: 3
  • Napájecí napětí / 1 / zdroj světla / při AC / při 50 Hz / jmenovitá hodnota: 24 V.
  • Napájecí napětí / 1 / zdroj světla / při AC / při 60 Hz / jmenovitá hodnota: 24 V.
  • Napájecí napětí / 1 / zdroj světla / při DC / jmenovité hodnotě: 24 V.
Kategorie produktu

světelné tlačítko

Vlastnosti

kovový přední prstenec

Vysoký lesk

Typ osvětlení

LED

Typ světelného zdroje

LED

Typ sepnutí

tlačítko

Barvy světla

žlutá

Barva

stříbrná

žlutá

Barva pouzdra

žlutá

Ø tlačítka

29.45 mm

Potisk (motiv)

žádný

Připojení

šroubovací

Forma, tvar

Kulaté

Montážní rozměry

22 mm. rund mm

Funkce

bez aretace

Typ kontaktu

1 spínací kontakt

Mechanická životnost

3000000

Elektrická životnost

10000000

Montážní Ø

22.3 mm

Provedení

Kompletní přístroj

IP66

IP67

IP69 / IP69K

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

24 V/DC

24 V/AC

Přepínací pozice

1x vyp/(zap)

Šířka

30 mm

V

40 mm

(Ø)

22 mm

Obsah

1 ks

Rozm.

(Ø x v) 22 mm x 40 mm

Splňuje RoHS

ano

Hmotnost

0.0803 kg

Hloubka

49.7 mm

Typ

3SU1152-0AB30-1BA0

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 světelné tlačítko kovový přední prstenec, Vysoký lesk tlačítko stříbrná, žlu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 světelné tlačítko kovový přední prstenec, Vysoký lesk tlačítko stříbrná, žlu

Popis

Podsvětlené tlačítko, 22 mm, kulaté, kovové, lesklé, žlutá, tlačítko, ploché, bez aretace, s držákem, 1S, LED modul s integrovanou LED 24V AC/DC, šroubové tlačítko se světelnou indikací SIRIUS ACT k přepínání a řízení elektrických spotřebičů.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.
Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Více barev, osvětlené/neosvětlené, s popisem či bez něj, zajišťovací/tlačítko, různé stupně tlačítko a čelní stupně.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
