Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 hřibové tlačítko nouzového vypnutí pro NOUZOVÉ VYPNUTÍ tlačítko červená, žlu
Brand: Siemens
SKU: 2863879
Availability: BackOrder

Nouzové tlačítko stop v červené a žluté barvě s nápisem "NOUZOVÉ ZASTAVENÍ". Používá se pro nouzové vypnutí strojů.

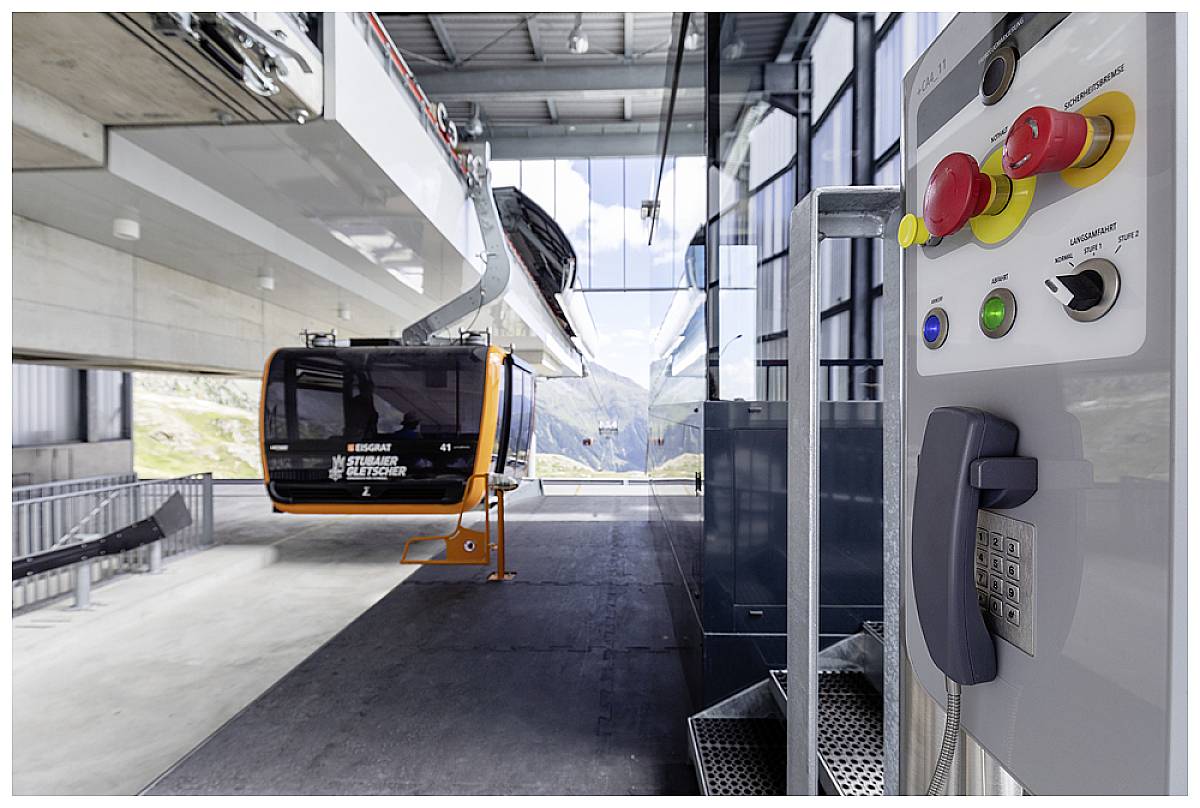

Lanová stanice s oranžovou gondolou v Alpách; vlevo chladicí místnost a vpravo ovládací panel. Venku je vidět horská krajina.

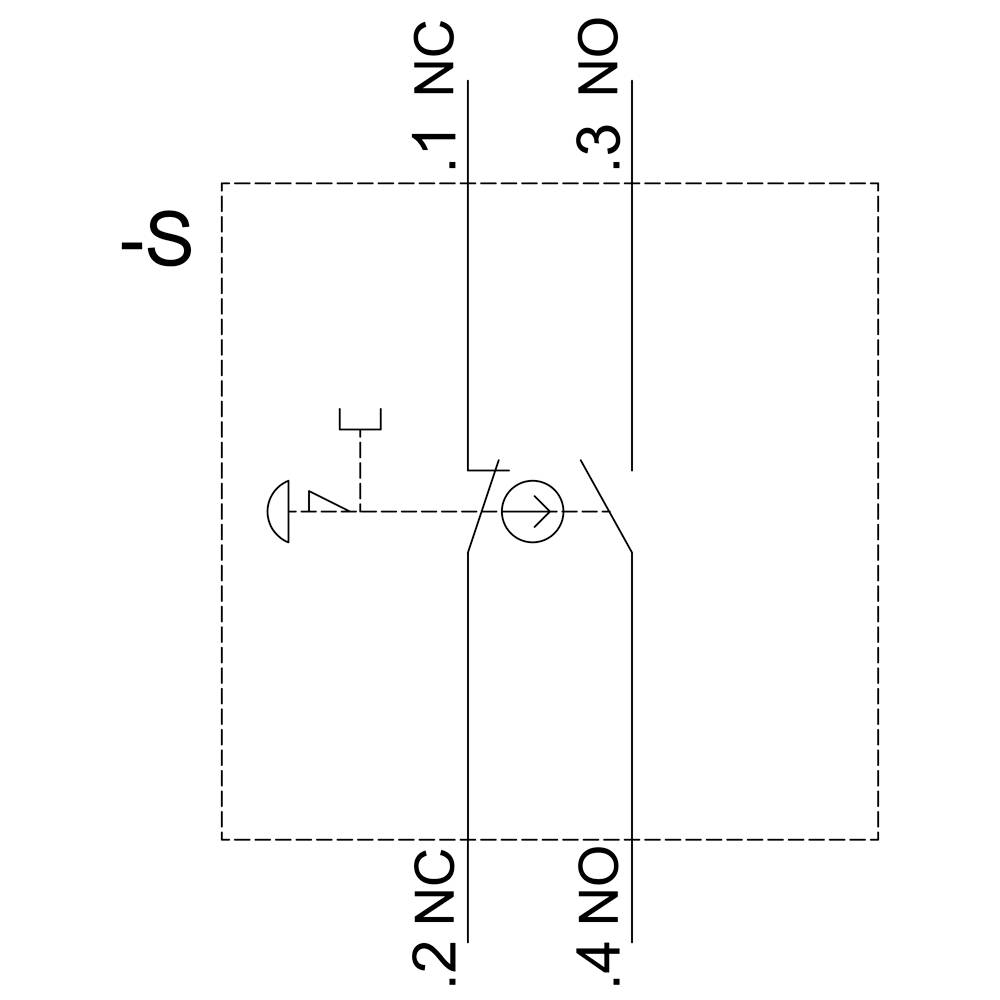

Elektrotechnické schéma spínače s označeními '1 NC', '2 NC', '3 NO', '4 NO' na svorkách.

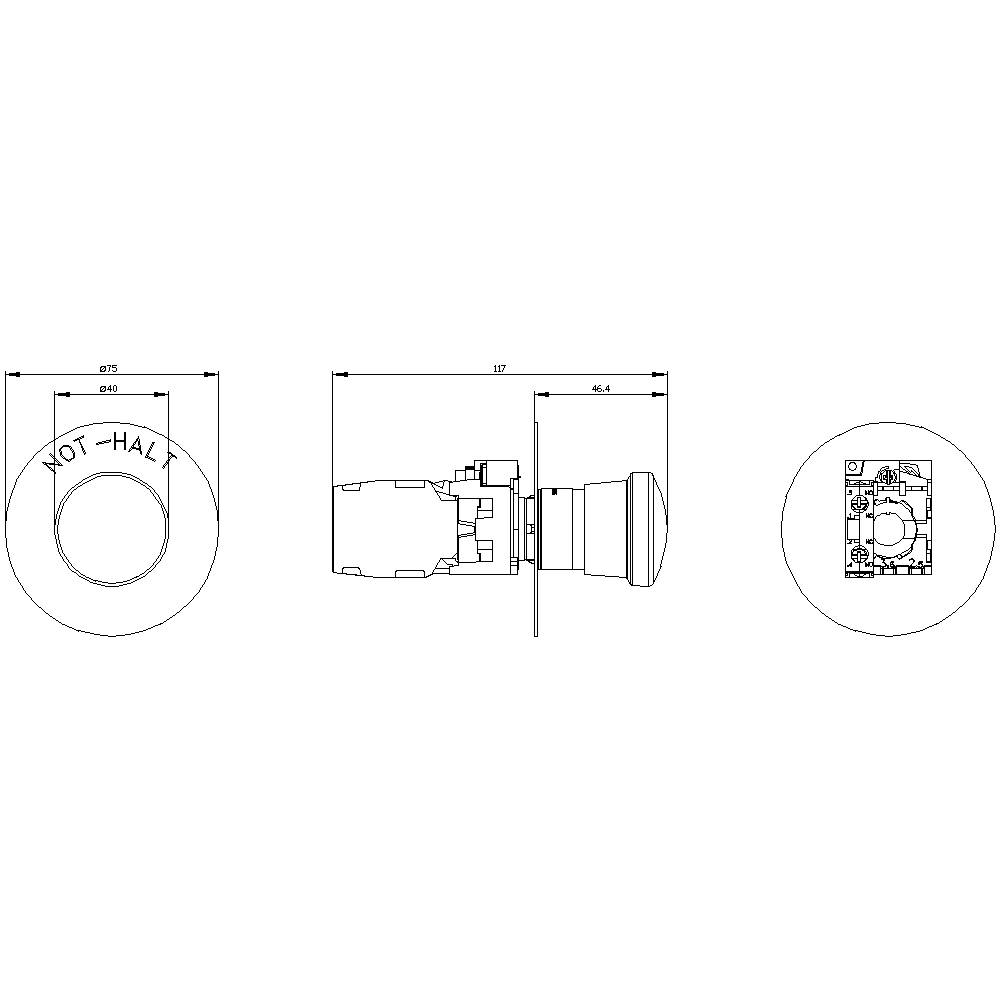

Technický výkres nouzového vypínače s rozměry. Pohled zepředu, z boku a shora.

1/4

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 915,00 Kč / kus)

1 915,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Způsob upevnění: Upevnění čelního panelu
Počet velitelských míst: 1
Provedení ovladače: Nucené zaskočení
Šířka: 75 mm
Montážní výška: 46,4 mm
Materiál/ovládací prvek: Plast
Funkce tlačítka nouzového VYPNUTÍ: Ano
Utahovací moment / šrouby v držáku / max. 1,2 Nm
Montážní hloubka: 70,6 mm
Tvar / montážní otvor: Kruhový
Materiál/držák: Kov
Funkce nouzového ZASTAVENÍ: Ano
Spínací frekvence / maximálně [1/h]: 600
Stupeň krytí IP / připojovací svorka: IP20, svorkový šroub
Odolnost vůči kmitání: 10... 500 Hz: 5g
Třída provozní ochrany: I
Kladná tolerance průměru montáže: 0,4 mm
Funkce výrobku / nucené otevírání: Ano
Připojovací průřez vodiče / jeden drát / s dutými kabely / maximálně: 0,75 m²
Připojovací průřez vodiče / jeden drát / s dutými kabely / minimální: 0,5 m²
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 1 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 1,5 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,5 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 1 m²
Počet kontaktních modulů: 1
Utahovací moment / šrouby v držáku / minimální: 1 Nm
Typy připojitelných průřezů vodiče / u AWG vedení: 2x (18... Návrh 14)
Typ připojitelného průřezů vodičů / jednožilového / kabelové úpravy kabelů: 2x (0,5... 0,75 m²)
Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (1,0... 1,5 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,5... 1,5 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (1,0... 1,5 m²)
Provedení kontaktu / pomocných kontaktů: Slitina stříbra
Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 14
Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18
Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
Izolační napětí / jmenovitá hodnota: 500 V.
Součásti / žárovky: ne
Typ napětí / provozní napětí: AC/DC
Odolnost proti rázovému napětí / jmenovitá hodnota: 6 kV
Termický proud 10 A.
Stupeň znečištění: 3
Počet podložek: 1
Utahovací moment / pro pomocné kontakty / při šroubovacím připojení / maximálně: 0,9 Nm
Utahovací moment / pro pomocné kontakty / při šroubové připojení / minimální: 0,8 Nm

Druh obalu: Piece

Kategorie produktu: hřibové tlačítko nouzového vypnutí

Vlastnosti: pro NOUZOVÉ VYPNUTÍ

Typ osvětlení: žádné

Typ sepnutí: tlačítko

Barva: červená
žlutá

Barva pouzdra: červená

Ø tlačítka: 40 mm

Potisk (motiv): NOUZOVÉ ZASTAVENÍ

Připojení: šroubovací

Typ odblokování: uvolnění

Forma, tvar: Kulaté

Čelní panel max.: 75 x 46.4 mm

Funkce: s aretací

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Mechanická životnost: 300000

Elektrická životnost: 300000

Montážní Ø: 22.3 mm

Provedení: Kompletní přístroj

: IP66
IP67
IP69 / IP69K

Min. teplota: -25 °C

Max. teplota: +70 °C

Přepínací pozice: 1x vyp/zap

Šířka: 30 mm

V: 40 mm

(Ø): 40 mm

Obsah: 1 ks

Rozm.: (Ø x v) 40 mm x 40 mm

Splňuje RoHS: ano

Hloubka: 70.6 mm

Typ: 3SU1150-1HA20-1FH0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 hřibové tlačítko nouzového vypnutí pro NOUZOVÉ VYPNUTÍ tlačítko červená, žlu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 hřibové tlačítko nouzového vypnutí pro NOUZOVÉ VYPNUTÍ tlačítko červená, žlu

Popis

Hřibové tlačítko NOUZOVÉHO VYPNUTÍ, 22 mm, kulaté, kovové, vysoký lesk, červená, 40 mm, nuceně běžící aretace, podle DIN EN ISO 13850, odjištění pomocí tažného zařízení, s žlutým podkladovým štítkem, popis: NOUZOVÝ VYPÍNAČ, s držákem, hřibové tlačítko SIRIUS ACT podle DIN EN ISO 13850 pro řízení bezpečnostních aplikací s ochranou proti PŘETEČENÍ.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.
Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Průměr houby 30/40/60 mm, osvětlený/neosvětlený, odblokování tahem, otáčením a zámkem.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
