Name: Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepín
Brand: Siemens
SKU: 2863884
Availability: BackOrder

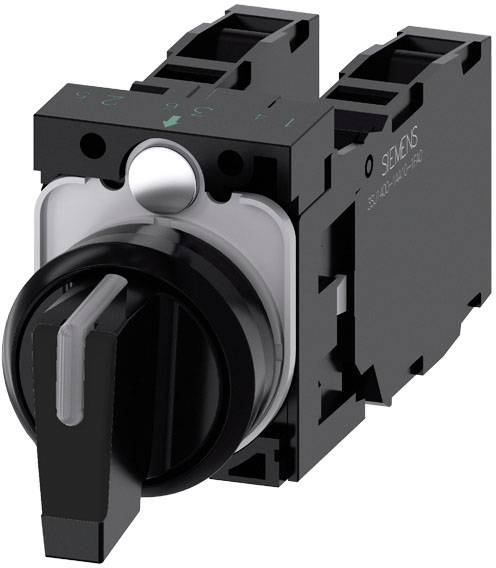

Černý elektrický spínač s otočným knoflíkem, zjevně mechanická součástka, na neutrálním pozadí.

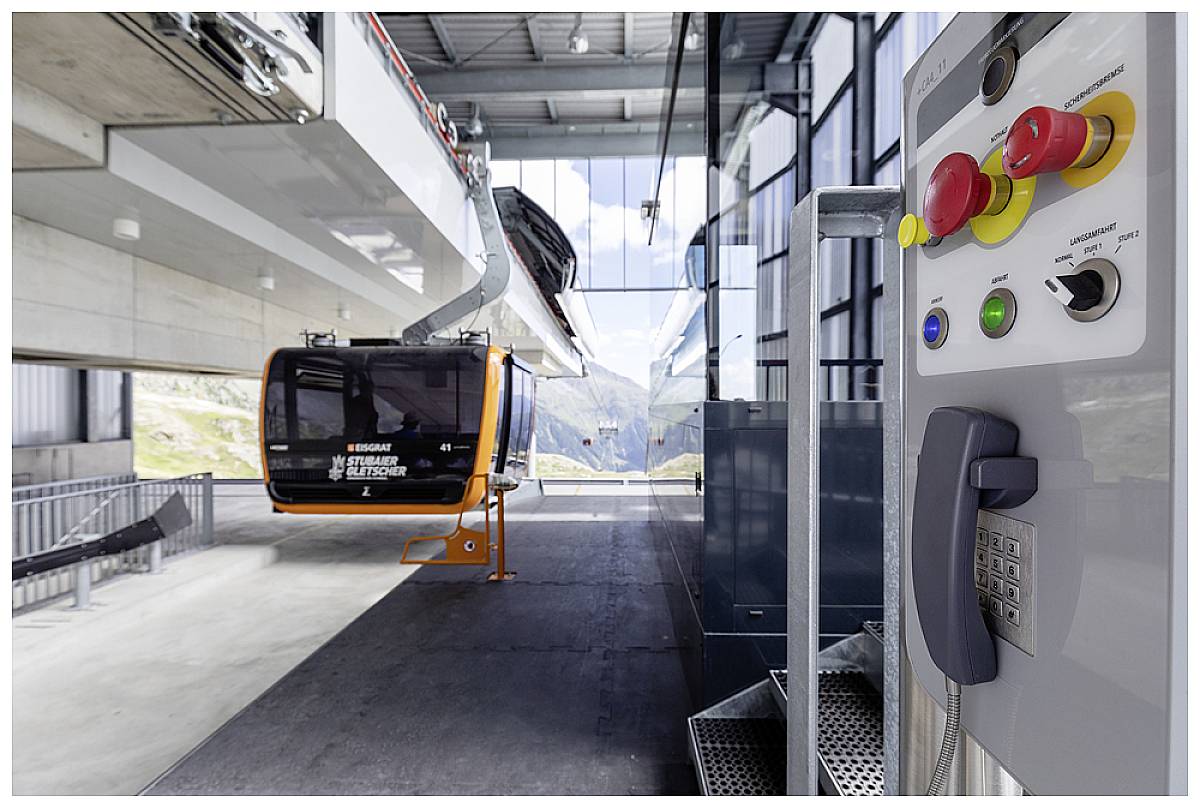

Oranžová lanovková kabina přijíždí do moderní stanice. Vpravo je ovládací panel s různými tlačítky a sluchátkem.

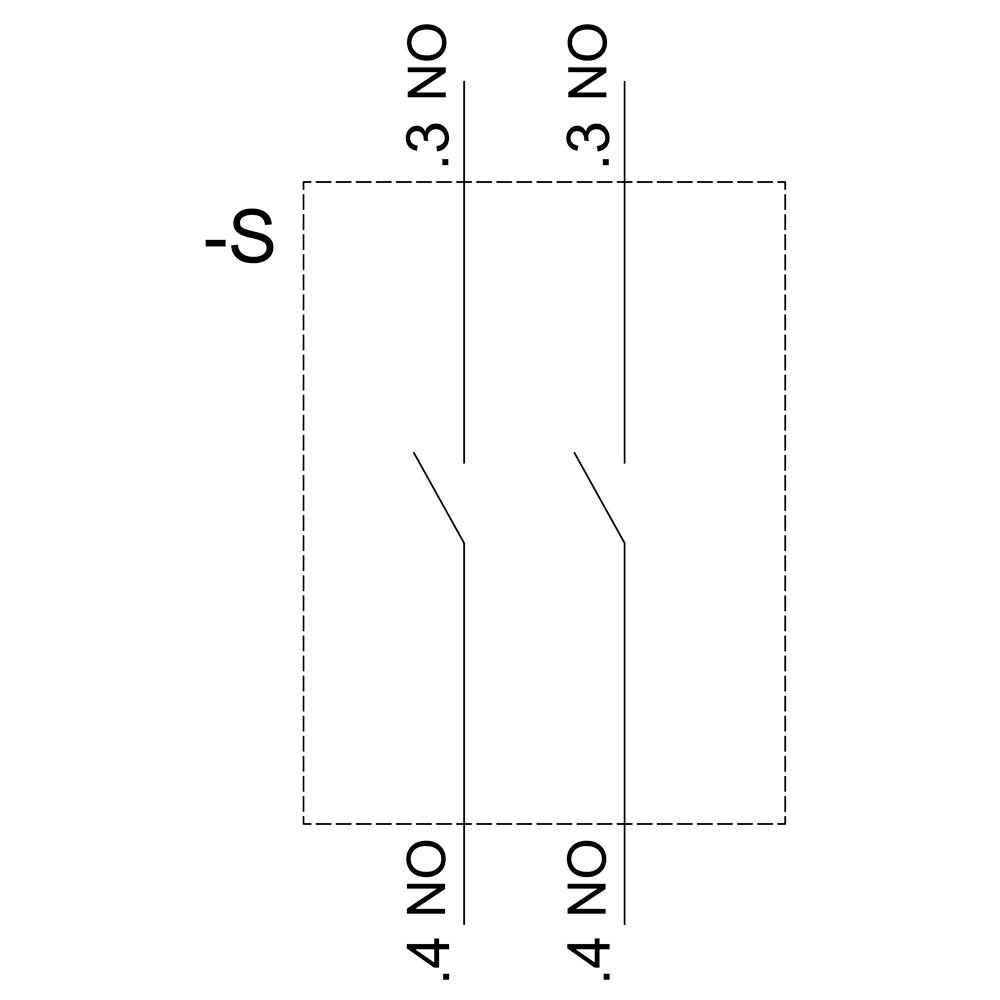

Schéma zapojení spínače se dvěma spínacími kontakty označenými '3 NO' a '4 NO'. Písmeno 'S' symbolizuje hlavní kontakt.

Technický výkres spínače s rozměry: šířka 22,8 mm, hloubka 28,8 mm, výška 75 mm. Zobrazuje boční a přední pohled.

1/4

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 405,00 Kč / kus)

1 405,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Přepínač s osvětlením, 22 mm, kulatý, plast, černá, 1S, 1S

Dodatečné informace:

Technické parametry

Počet velitelských míst: 1
Počet spínacích poloh: 3
Provedení ovládacích prvků: Páčka, krátké
Montážní šířka: 32,3 mm
Montážní výška: 28,8 mm
Materiál/ovládací prvek: Plast
Složka výrobku / přední prstenec: Ano
Rozšíření výrobku / volitelně / žárovky: Ano
Utahovací moment / šrouby v držáku / max. 1,2 Nm
Provedení na předním panelu: standardní
Montážní hloubka: 71,7 mm
Tvar / montážní otvor: Kruhový
Materiál / držák: Plast
Spínací frekvence / maximálně [1/h]: 1800
Stupeň krytí IP / připojovací svorka: IP20, svorkový šroub
Odolnost vůči kmitání: 10... 500 Hz: 5g
Třída ochrany provozních prostředků: II
Kladná tolerance průměru montáže: 0,4 mm
Funkce výrobku / nucené otevírání: Ano
Připojovací průřez vodiče / jeden drát / s dutými kabely / maximálně: 0,75 m²
Připojovací průřez vodiče / jeden drát / s dutými kabely / minimální: 0,5 m²
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 1 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 1,5 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,5 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 1 m²
Počet kontaktních modulů: 2
Utahovací moment / při šroubovacím připojení / max.: 0,9 Nm
Utahovací moment / při šroubové připojení / minimální: 0,8 Nm
Utahovací moment / šrouby v držáku / minimální: 1 Nm
Typy připojitelných průřezů vodiče / u AWG vedení: 2x (18... Návrh 14)
Typ připojitelného průřezů vodičů / jednožilového / kabelové úpravy kabelů: 2x (0,5... 0,75 m²)
Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (1,0... 1,5 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,5... 1,5 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (1,0... 1,5 m²)
Provedení kontaktu / pomocných kontaktů: Slitina stříbra
Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 14
Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18
Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
Izolační napětí / jmenovitá hodnota: 500 V.
Součásti / žárovky: ne
Typ napětí / provozní napětí: AC/DC
Odolnost proti rázovému napětí / jmenovitá hodnota: 6 kV
Termický proud 10 A.
Stupeň znečištění: 3

Kategorie produktu: kloubový spínač

Vlastnosti: plastový přední prstenec
s možností osvětlení

Typ osvětlení: žádné

Typ sepnutí: otočný přepínač

Barvy světla: bílá

Barva: černá

Barva pouzdra: černá

Ø tlačítka: 32.3 mm

Potisk (motiv): označení šipkami

Připojení: šroubovací

Forma, tvar: Kulaté

Montážní rozměry: 22 mm

Funkce: s aretací/0/s aretací

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Mechanická životnost: 1 000 000

Elektrická životnost: 10000000

Montážní Ø: 22.3 mm

Provedení: Kompletní přístroj

: IP66
IP67
IP69 / IP69K

Min. teplota: -25 °C

Max. teplota: +70 °C

Spínací úhel: 2 x 45 °

Přepínací pozice: 1x zap/vyp/zap

Šířka: 32.3 mm

V: 40 mm

Obsah: 1 ks

Rozm.: (š x v x h) 32.3 x 40 x 71.7 mm

Splňuje RoHS: ano

Hloubka: 71.7 mm

Typ: 3SU1100-2BL10-1NA0

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Barva

Funkce

Montážní Ø

Přepínací pozice

Provedení

Spínací úhel

Typ osvětlení

Typ sepnutí

Siemens 3SU10022BC100AA0 3SU1002-2BC10-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá 1 x 45 ° 1 ks

Objednací číslo:2865228

Doručení: Po 2. 11.

3 Set(y)Conrad Electronic

černá

bez aretace

22.3 mm

1x vyp/(zap)

Ovládací/signalizační prvek

1 x 45 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

485,00 Kč^*

Siemens 3SU10022BC200AA0 3SU1002-2BC20-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, červená 1 x 45 ° 1 ks

Objednací číslo:2863822

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

22.3 mm

1x vyp/(zap)

Ovládací/signalizační prvek

1 x 45 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

485,00 Kč^*

Siemens 3SU10022BC300AA0 3SU1002-2BC30-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, žlutá 1 x 45 ° 1 ks

Objednací číslo:2863823

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

22.3 mm

1x vyp/(zap)

Ovládací/signalizační prvek

1 x 45 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

485,00 Kč^*

Siemens 3SU10022BC400AA0 3SU1002-2BC40-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, zelená 1 x 45 ° 1 ks

Objednací číslo:2863824

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

22.3 mm

1x vyp/(zap)

Ovládací/signalizační prvek

1 x 45 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

485,00 Kč^*

Siemens 3SU10022BC600AA0 3SU1002-2BC60-0AA0 kloubový spínač plastový přední prstenec otočný přepínač černá, bílá 1 x 45 ° 1 ks Piece

Objednací číslo:1379588

Doručení: Po 2. 11.

8 KsConrad Electronic

černá

bez aretace

22 mm

1x vyp/(zap)

1 x 45 °

symbol šipky

otočný přepínač

Min.: 1

Násobky: 1

425,00 Kč^*

Siemens 3SU10022BF100AA0 3SU1002-2BF10-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá 1 x 90 ° 1 ks

Objednací číslo:2262057

Doručení: Po 2. 11.

35 Set(y)Conrad Electronic

černá

s aretací

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

1 x 90 °

žádné

otočný přepínač

Min.: 1

Násobky: 1

465,00 Kč^*

Siemens 3SU10022BF200AA0 3SU1002-2BF20-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, červená 1 x 90 ° 1 ks

Objednací číslo:2863825

Doručení: St 11. 11.

Conrad Electronic

černá

s aretací

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

1 x 90 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

465,00 Kč^*

Siemens 3SU10022BF300AA0 3SU1002-2BF30-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, žlutá 1 x 90 ° 1 ks

Objednací číslo:2863826

Doručení: St 11. 11.

Conrad Electronic

černá

s aretací

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

1 x 90 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

485,00 Kč^*

Siemens 3SU10022BF400AA0 3SU1002-2BF40-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, zelená 1 x 90 ° 1 ks

Objednací číslo:2863827

Doručení: Po 2. 11.

5 Set(y)Conrad Electronic

černá

s aretací

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

1 x 90 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

365,00 Kč^*

Siemens 3SU10022BF500AA0 3SU1002-2BF50-0AA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepínač černá, modrá 1 x 90 ° 1 ks

Objednací číslo:2863828

Doručení: Po 2. 11.

6 Set(y)Conrad Electronic

černá

s aretací

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

1 x 90 °

s osvětlením

otočný přepínač

Min.: 1

Násobky: 1

365,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepín

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 kloubový spínač plastový přední prstenec, s možností osvětlení otočný přepín

Popis

Přepínač, podsvícený, 22 mm, kulatý, plast, černá, Knebel, krátká, 3 spínacích poloh I-o-II, s aretací, 10:30h/12h/13:30h, s držákem, 1S, 1S, šroubový spoj. spínač SIRIUS ACT k zapínání a ovládání elektrických spotřebičů.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.
Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Více barev, 2-4 spínacích poloh, krátká/dlouhá páčka nebo otočný knoflík, osvětlené/neosvětlené (osvětlení i dodatečně rozšiřitelné), zajišťovací/tlačítko.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.

Tento text byl přeložen strojově.
