Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 hřibové tlačítko nouzového vypnutí s nouzovým vypínačem tlačítko červená oto
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
1 607,44 Kč
3
3% = 44,53 Kč
1 562,91 Kč
5
4% = 62,37 Kč
1 545,07 Kč
10
5% = 74,27 Kč
1 533,17 Kč
25
5% = 87,61 Kč
1 519,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 607,44 Kč / kus)
1 607,44 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Způsob upevnění: Upevnění čelního panelu
- Počet velitelských míst: 1
- Provedení ovladače: Nucené zaskočení
- Šířka: 40 mm
- Montážní výška: 46,4 mm
- Materiál/ovládací prvek: Plast
- Funkce tlačítka nouzového VYPNUTÍ: Ano
- Utahovací moment / šrouby v držáku / max. 1,2 Nm
- Montážní hloubka: 70,6 mm
- Tvar / montážní otvor: Kruhový
- Materiál / držák: Plast
- Funkce nouzového ZASTAVENÍ: Ano
- Spínací frekvence / maximálně [1/h]: 600
- Stupeň krytí IP / připojovací svorka: IP20, svorkový šroub
- Odolnost vůči kmitání: 10... 500 Hz: 5g
- Třída ochrany provozních prostředků: II
- Kladná tolerance průměru montáže: 0,4 mm
- Funkce výrobku / nucené otevírání: Ano
- Připojovací průřez vodiče / jeden drát / s dutými kabely / maximálně: 0,75 m²
- Připojovací průřez vodiče / jeden drát / s dutými kabely / minimální: 0,5 m²
- Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
- Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 1 m²
- Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 1,5 m²
- Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,5 m²
- Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
- Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 1 m²
- Počet kontaktních modulů: 2
- Utahovací moment / šrouby v držáku / minimální: 1 Nm
- Typy připojitelných průřezů vodiče / u AWG vedení: 2x (18... Návrh 14)
- Typ připojitelného průřezů vodičů / jednožilového / kabelové úpravy kabelů: 2x (0,5... 0,75 m²)
- Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (1,0... 1,5 m²)
- Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,5... 1,5 m²)
- Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (1,0... 1,5 m²)
- Provedení kontaktu / pomocných kontaktů: Slitina stříbra
- Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 14
- Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18
- Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
- Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
- Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
- Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
- Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
- Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
- Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
- Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
- Izolační napětí / jmenovitá hodnota: 500 V.
- Součásti / žárovky: ne
- Typ napětí / provozní napětí: AC/DC
- Odolnost proti rázovému napětí / jmenovitá hodnota: 6 kV
- Termický proud 10 A.
- Stupeň znečištění: 3
- Utahovací moment / pro pomocné kontakty / při šroubovacím připojení / maximálně: 0,9 Nm
- Utahovací moment / pro pomocné kontakty / při šroubové připojení / minimální: 0,8 Nm
- Druh obalu
Piece
- Kategorie produktu
hřibové tlačítko nouzového vypnutí
- Vlastnosti
s nouzovým vypínačem
- Typ osvětlení
žádné
- Typ sepnutí
tlačítko
- Barva
červená
- Barva pouzdra
červená
- Ø tlačítka
40 mm
- Připojení
šroubovací
- Typ odblokování
otočení
- Forma, tvar
Kulaté

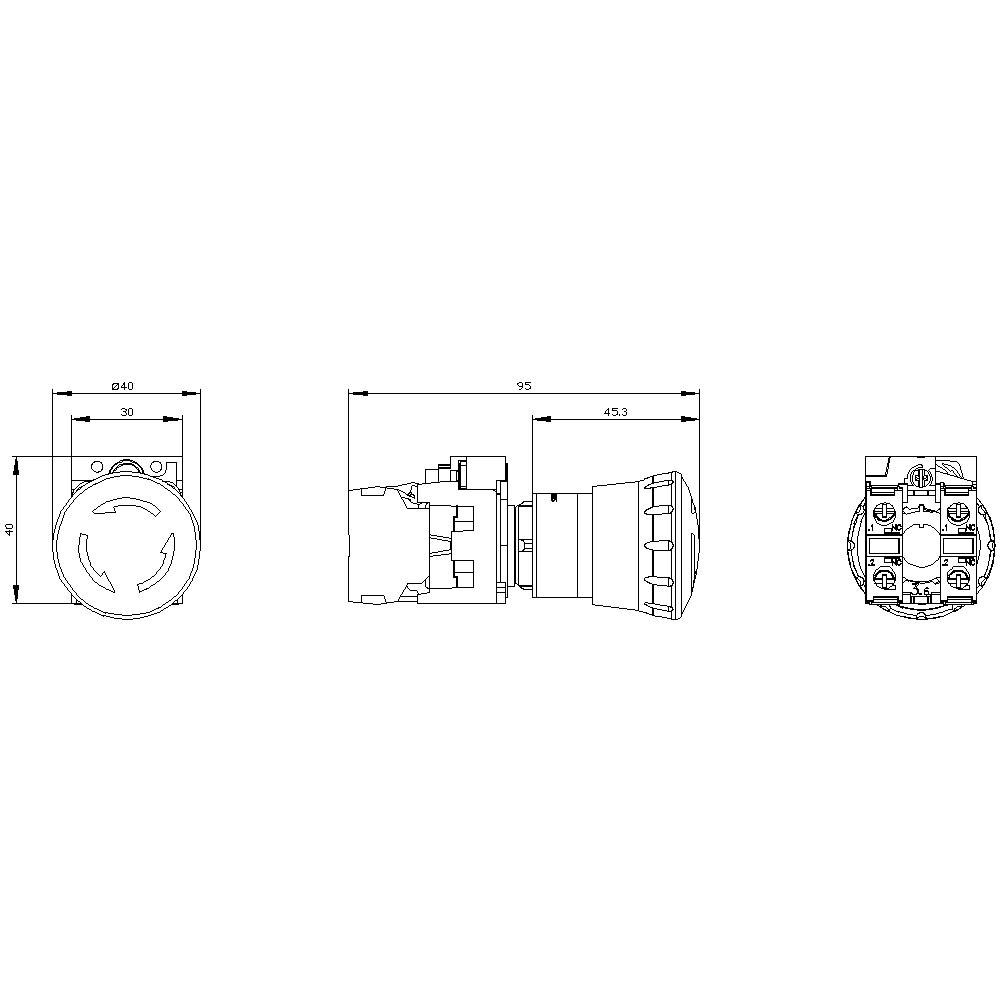

- Montážní rozměry
22 mm. rund mm
- Funkce
s aretací

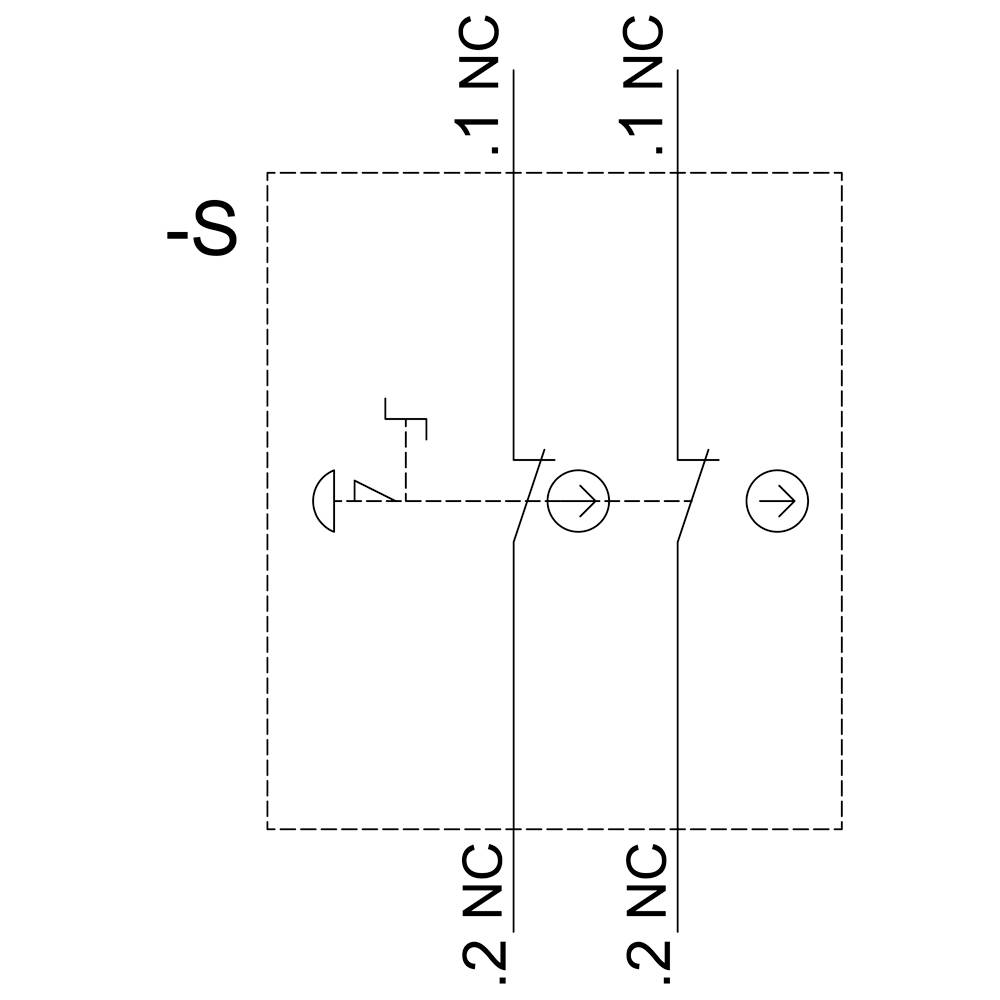

- Typ kontaktu
2 rozpínací kontakty
- Mechanická životnost
300000
- Elektrická životnost
300000
- Montážní Ø
22.3 mm
- Provedení
Kompletní přístroj
IP66
IP67
IP69 / IP69K
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Přepínací pozice
1x vyp/zap
- Šířka
30 mm
- V
40 mm
- (Ø)
40 mm
- Obsah
1 ks
- Rozm.
(Ø x v) 40 mm x 40 mm
- Splňuje RoHS
ano
- Hloubka
70.6 mm
- Typ
3SU1100-1HB20-1PA0
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 hřibové tlačítko nouzového vypnutí s nouzovým vypínačem tlačítko červená oto
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 hřibové tlačítko nouzového vypnutí s nouzovým vypínačem tlačítko červená oto
Popis

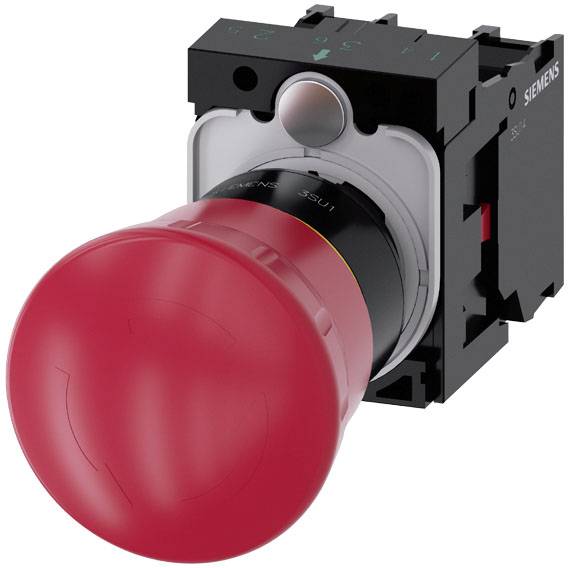

Hřibové tlačítko NOUZOVÉHO VYPNUTÍ, 22 mm, kulaté, plastové, červené, 40 mm, nucený rotaci, podle DIN EN ISO 13850, odjištění otočením, bez štítku s žlutým štítkem, s držákem, 1 Ö, hřibové tlačítko SIRIUS ACT podle DIN EN ISO 13850 pro ovládání bezpečnostních aplikací s ochranou před PŘEPADEM, 1 NC, šroubové zajištění.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.

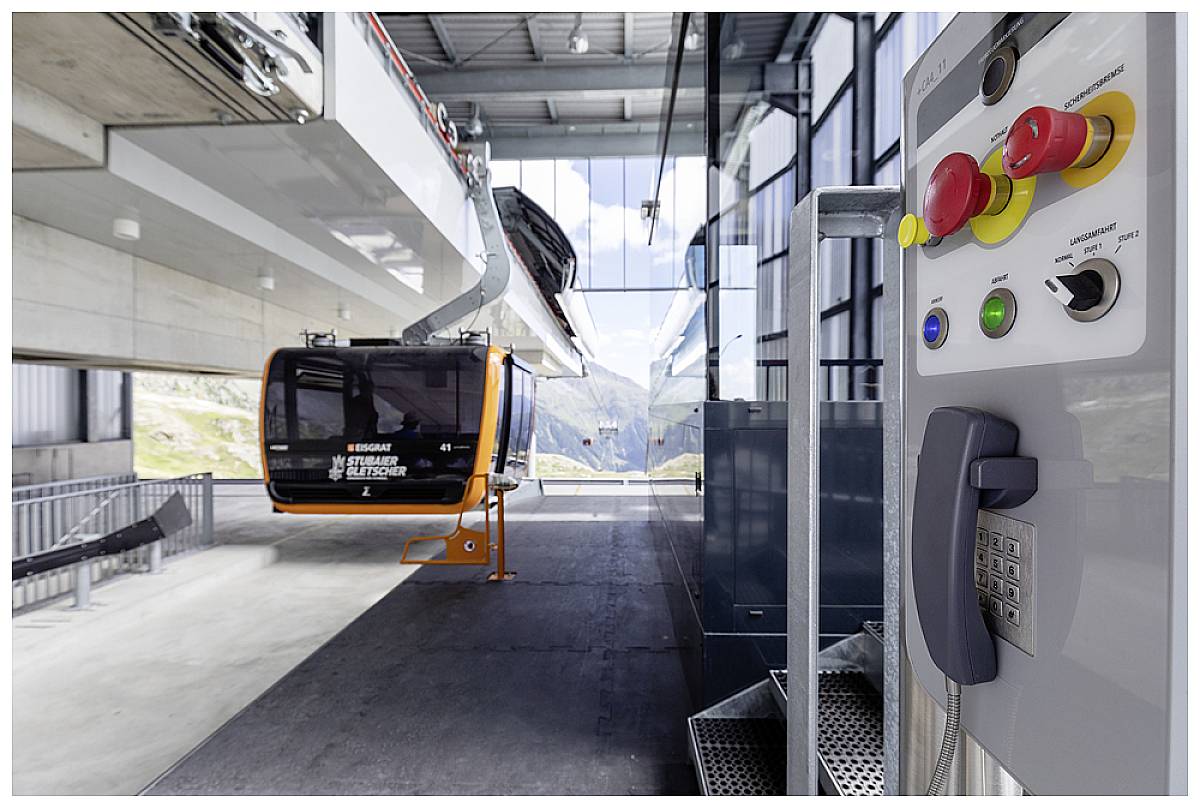

Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Průměr houby 30/40/60 mm, osvětlený/neosvětlený, odblokování tahem, otáčením a zámkem.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
