Name: Siemens 3SU11000AB503BA0 3SU1100-0AB50-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, modrá 1 ks
Brand: Siemens
SKU: 2863870
Availability: BackOrder

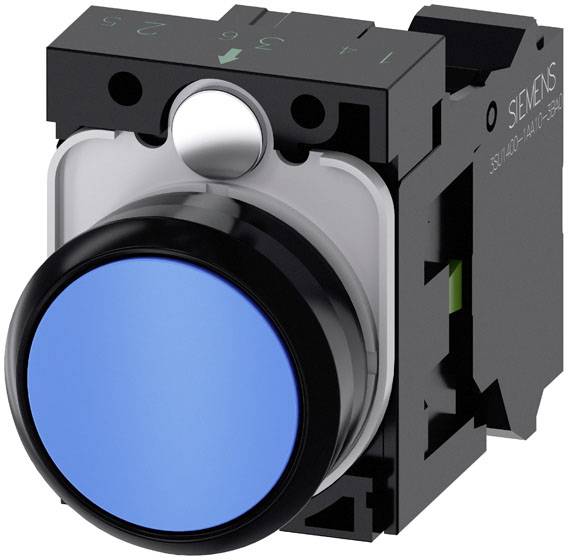

Modrý tlačítkový spínač v černém pouzdře.

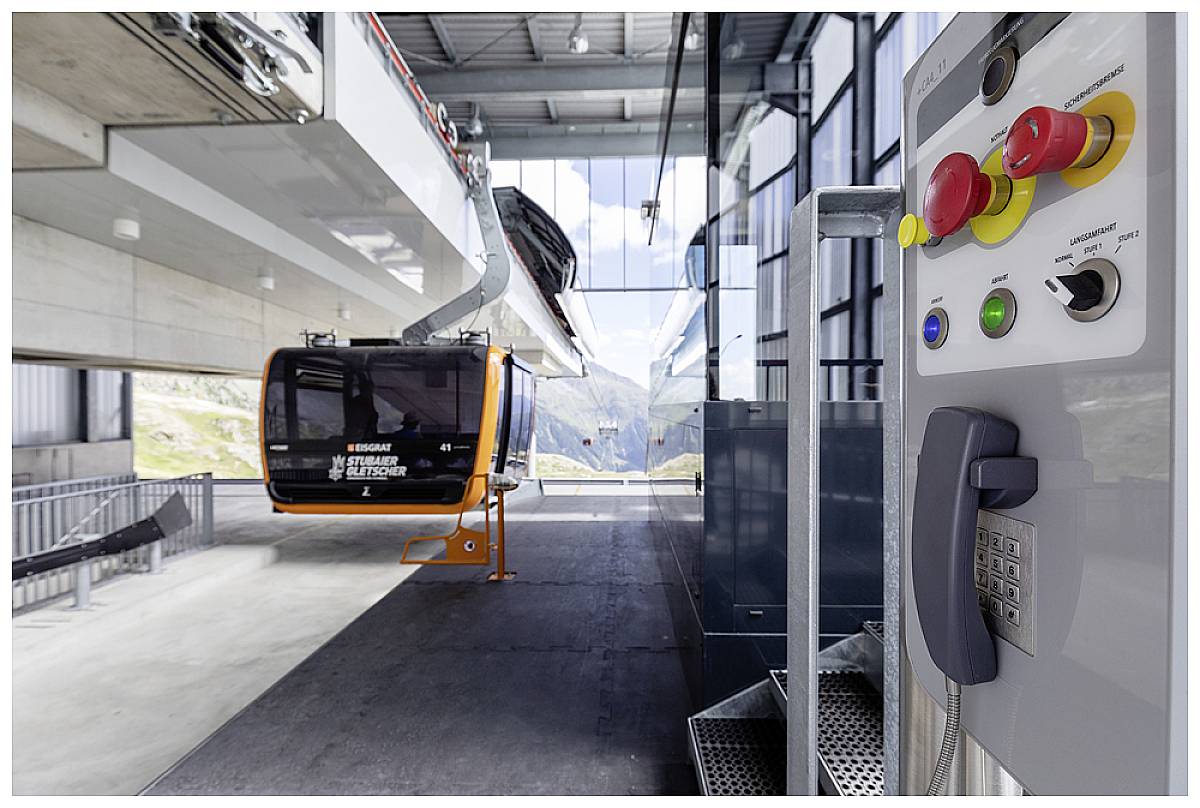

Lanová stanice s oranžovou kabinou připravená k odjezdu. V popředí se nachází ovládací panel s různými tlačítky.

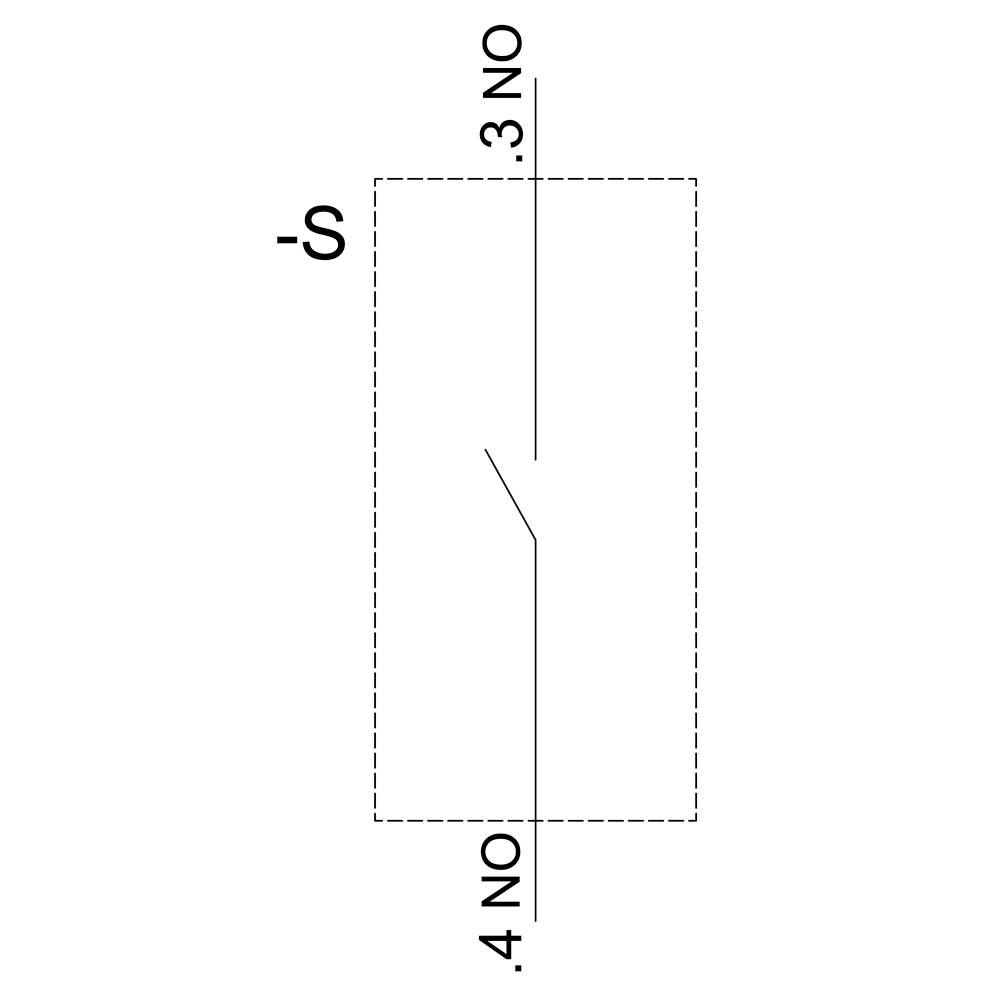

Spínací symbol pro jednopólový přepínač, znázorněný šikmo položenou čarou, spojenou se dvěma rovnoběžnými čárami, označenými '3 NO' a '4 NO'.

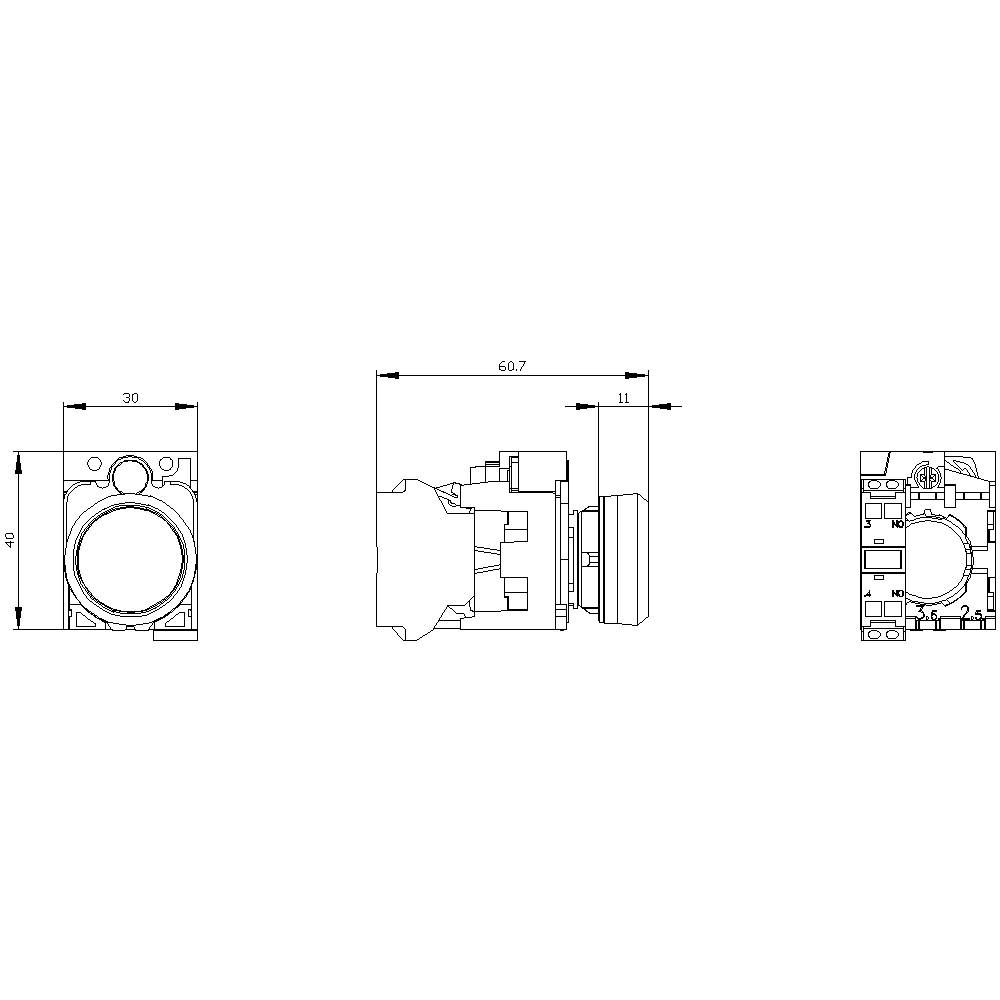

Technický výkres čtvercového dílu o rozměrech 30x40 mm. Zobrazuje přední, boční a zadní pohled dílu s kótami.

1/4

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (645,00 Kč / kus)

645,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Způsob upevnění: Upevnění čelního panelu
Počet velitelských míst: 1
Provedení ovladače: Tlačítko, ploché
Šířka: 29,5 mm
Montážní výška: 11 mm
Materiál/ovládací prvek: Plast
Složka výrobku / přední prstenec: Ano
Utahovací moment / šrouby v držáku / max. 1,2 Nm
Provedení na předním panelu: Standardní
Hloubka: 49,7 mm
Tvar / montážní otvor: Kruhový
Materiál / držák: Plast
Spínací frekvence / maximálně [1/h]: 3600
Stupeň krytí IP / připojovací svorka: IP20
Odolnost vůči kmitání: 10... 500 Hz: 5g
Třída ochrany provozních prostředků: II
Kladná tolerance průměru montáže: 0,4 mm
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 0,25 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 0,75 m²
Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,25 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 0,25 m²
Připojovací průřez vodiče / pomocné kontakty / jednodrátové nebo vícežilové / maximálně: 1,5 m²
Počet kontaktních modulů: 1
Utahovací moment / šrouby v držáku / minimální: 1 Nm
Typy připojitelných průřezů vodiče / u AWG vedení: 2x (24... Návrh 16)
Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (0,25... 1,5 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,25... 0,75 m²)
Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (0,25... 1,5 m²)
Provedení kontaktu / pomocných kontaktů: Slitina stříbra
Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 16
Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 24
Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
Izolační napětí / jmenovitá hodnota: 500 V.
Součásti / žárovky: ne
Typ napětí / provozní napětí: AC/DC
Odolnost proti rázovému napětí / jmenovitá hodnota: 6 kV
Termický proud 10 A.
Stupeň znečištění: 3

Kategorie produktu: tlačítko

Vlastnosti: plastový přední prstenec
okrouhlý

Typ osvětlení: žádné

Typ sepnutí: tlačítko

Barva: černá
modrá

Barva pouzdra: modrá

Ø tlačítka: 29.45 mm

Potisk (motiv): žádný

Připojení: přípojka s pružinovým protitahem

Forma, tvar: Kulaté

Montážní rozměry: 22 mm mm

Funkce: bez aretace

Typ kontaktu: 1 spínací kontakt

Mechanická životnost: 10000000

Elektrická životnost: 10000000

Montážní Ø: 22.3 mm

Provedení: Kompletní přístroj

: IP66
IP67
IP69 / IP69K

Min. teplota: -25 °C

Max. teplota: +70 °C

Přepínací pozice: 1x vyp/(zap)

Šířka: 30 mm

V: 40 mm

(Ø): 22 mm

Obsah: 1 ks

Rozm.: (Ø x v) 22 mm x 40 mm

Splňuje RoHS: ano

Hloubka: 49.7 mm

Typ: 3SU1100-0AB50-3BA0

: Spring clamp connection

: IP67/IP69K

: 0

: 1

: 0

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Barva

Funkce

Kategorie produktu

Montážní Ø

Přepínací pozice

Provedení

Typ sepnutí

Siemens 3SB20000AB01 3SB2000-0AB01 tlačítko plochý hmatník, plastový přední prstenec tlačítko černá 1 ks Piece

Objednací číslo:2863707

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

345,00 Kč^*

Siemens 3SB20000AC01 3SB2000-0AC01 tlačítko plochý hmatník, plastový přední prstenec tlačítko černá, červená 1 ks Piece

Objednací číslo:2863708

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

345,00 Kč^*

Siemens 3SB20000AE01 3SB2000-0AE01 tlačítko plochý hmatník, plastový přední prstenec tlačítko černá, zelená stisknutí 1 ks Piece

Objednací číslo:2863709

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

345,00 Kč^*

Siemens 3SB20000AG01 3SB2000-0AG01 tlačítko plochý hmatník, plastový přední prstenec tlačítko černá, bílá 1 ks Piece

Objednací číslo:2863710

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

345,00 Kč^*

Siemens 3SB20000AH01 3SB2000-0AH01 tlačítko plochý hmatník, plastový přední prstenec tlačítko černá, čirá 1 ks Piece

Objednací číslo:2863711

Doručení: St 11. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

345,00 Kč^*

Siemens 3SB20000LF01 3SB2000-0LF01 tlačítko plastový přední prstenec, vysoká tlačítko černá, modrá 1 ks Piece

Objednací číslo:2863714

Doručení: Čt 19. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

395,00 Kč^*

Siemens 3SB20000LG01 3SB2000-0LG01 tlačítko plastový přední prstenec, vysoká tlačítko černá, bílá 1 ks Piece

Objednací číslo:2863715

Doručení: Čt 19. 11.

Conrad Electronic

černá

bez aretace

tlačítko

16 mm

1x vyp/(zap)

Samostatný přístroj kulatý

tlačítko

Min.: 1

Násobky: 1

395,00 Kč^*

Siemens 3SU10000AA200AA0 3SU1000-0AA20-0AA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, červená stisknutí 1 ks

Objednací číslo:2863719

Doručení: St 11. 11.

Conrad Electronic

černá

s aretací

tlačítko

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

tlačítko

Min.: 1

Násobky: 1

525,00 Kč^*

Siemens 3SU10000AA400AA0 3SU1000-0AA40-0AA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, zelená stisknutí 1 ks

Objednací číslo:2863720

Doručení: St 11. 11.

Conrad Electronic

černá

s aretací

tlačítko

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

tlačítko

Min.: 1

Násobky: 1

465,00 Kč^*

Siemens 3SU10000AA500AA0 3SU1000-0AA50-0AA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, modrá stisknutí 1 ks

Objednací číslo:2863721

Doručení: St 11. 11.

Conrad Electronic

černá

s aretací

tlačítko

22.3 mm

1x vyp/zap

Ovládací/signalizační prvek

tlačítko

Min.: 1

Násobky: 1

525,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863870 Siemens 3SU11000AB503BA0 3SU1100-0AB50-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, modrá 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863870 Siemens 3SU11000AB503BA0 3SU1100-0AB50-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá, modrá 1 ks

Popis

Tlačítko, 22 mm, kulaté, plastové, modré, tlačítko, ploché, bez aretace, s držákem 1S, přípojka s pružinovým protitahem, SIRIUS ACT k spínaní a řízení elektrických spotřebičů.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.
Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Více barev, osvětlené/neosvětlené, s popisem či bez něj, zajišťovací/tlačítko, různé stupně tlačítko a čelní stupně.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
