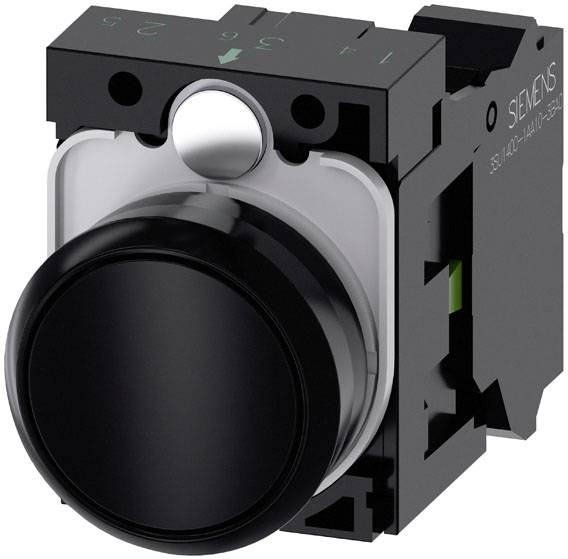

Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
533,06 Kč
3
4% = 23,19 Kč
509,87 Kč
5
6% = 32,46 Kč
500,60 Kč
10
7% = 38,60 Kč
494,46 Kč
25
9% = 45,58 Kč
487,48 Kč
50
10% = 53,31 Kč
479,75 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (533,06 Kč / kus)
533,06 Kč
Bez DPH.
Už jen 3 Set(y) skladem!
Technické parametry
- Způsob upevnění: Upevnění čelního panelu
- Počet velitelských míst: 1
- Provedení ovladače: Tlačítko, ploché
- Šířka: 29,5 mm
- Montážní výška: 11 mm
- Materiál/ovládací prvek: Plast
- Složka výrobku / přední prstenec: Ano
- Utahovací moment / šrouby v držáku / max. 1,2 Nm
- Provedení na předním panelu: Standardní
- Hloubka: 49,7 mm
- Tvar / montážní otvor: Kruhový
- Materiál / držák: Plast
- Spínací frekvence / maximálně [1/h]: 3600
- Stupeň krytí IP / připojovací svorka: IP20
- Odolnost vůči kmitání: 10... 500 Hz: 5g
- Třída ochrany provozních prostředků: II
- Kladná tolerance průměru montáže: 0,4 mm
- Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / maximálně: 1,5 m²
- Připojovací průřez vodiče / jeden drát / bez kabelové úpravy / minimální: 0,25 m²
- Připojovací průřez vodiče / jemný drát / s dutými kabely / maximálně: 0,75 m²
- Připojovací průřez vodiče / jemný drát / s dutými kabely / minimální: 0,25 m²
- Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / maximálně: 1,5 m²
- Připojovací průřez vodiče / jemný drát / bez kabelové úpravy / minimální: 0,25 m²
- Připojovací průřez vodiče / pomocné kontakty / jednodrátové nebo vícežilové / maximálně: 1,5 m²
- Počet kontaktních modulů: 1
- Utahovací moment / šrouby v držáku / minimální: 1 Nm
- Typy připojitelných průřezů vodiče / u AWG vedení: 2x (24... Návrh 16)
- Typ připojitelného průřezů vodičů / jednodrátového / bez zpracování kabelů: 2x (0,25... 1,5 m²)
- Typ připojitelného průřezů vodičů / jemných vodičů / kabelové úpravy kabelů: 2x (0,25... 0,75 m²)
- Typ připojitelného průřezů vodičů / jemných vodičů / bez kabelové úpravy kabelů: 2x (0,25... 1,5 m²)
- Provedení kontaktu / pomocných kontaktů: Slitina stříbra
- Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 16
- Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 24
- Způsob připevnění / modulů a příslušenství: Upevnění čelního panelu
- Provozní napětí / při AC / při 50 Hz / jmenovitý proud / max.: 500 V.
- Provozní napětí / při AC / při 50 Hz / jmenovitý / minimální: 5 V.
- Provozní napětí / při AC / při 60 Hz / jmenovitý proud / max.: 500 V.
- Provozní napětí / při AC / při 60 Hz / jmenovitý / minimální: 5 V.
- Provozní napětí / při DC / jmenovité hodnotě / max.: 500 V.
- Provozní napětí / při DC / jmenovité hodnotě / minimální: 5 V.
- Trvalý proud / proudové chrániče vedení C charakteristika [a]: 10
- Izolační napětí / jmenovitá hodnota: 500 V.
- Součásti / žárovky: ne
- Typ napětí / provozní napětí: AC/DC
- Odolnost proti rázovému napětí / jmenovitá hodnota: 6 kV
- Termický proud 10 A.
- Stupeň znečištění: 3
- Kategorie produktu
tlačítko
- Vlastnosti
plastový přední prstenec
okrouhlý
- Typ sepnutí
tlačítko
- Barva
černá
- Ø tlačítka
29.45 mm
- Potisk (motiv)
žádný
- Připojení
přípojka s pružinovým protitahem
- Forma, tvar
Kulaté
- Funkce
bez aretace

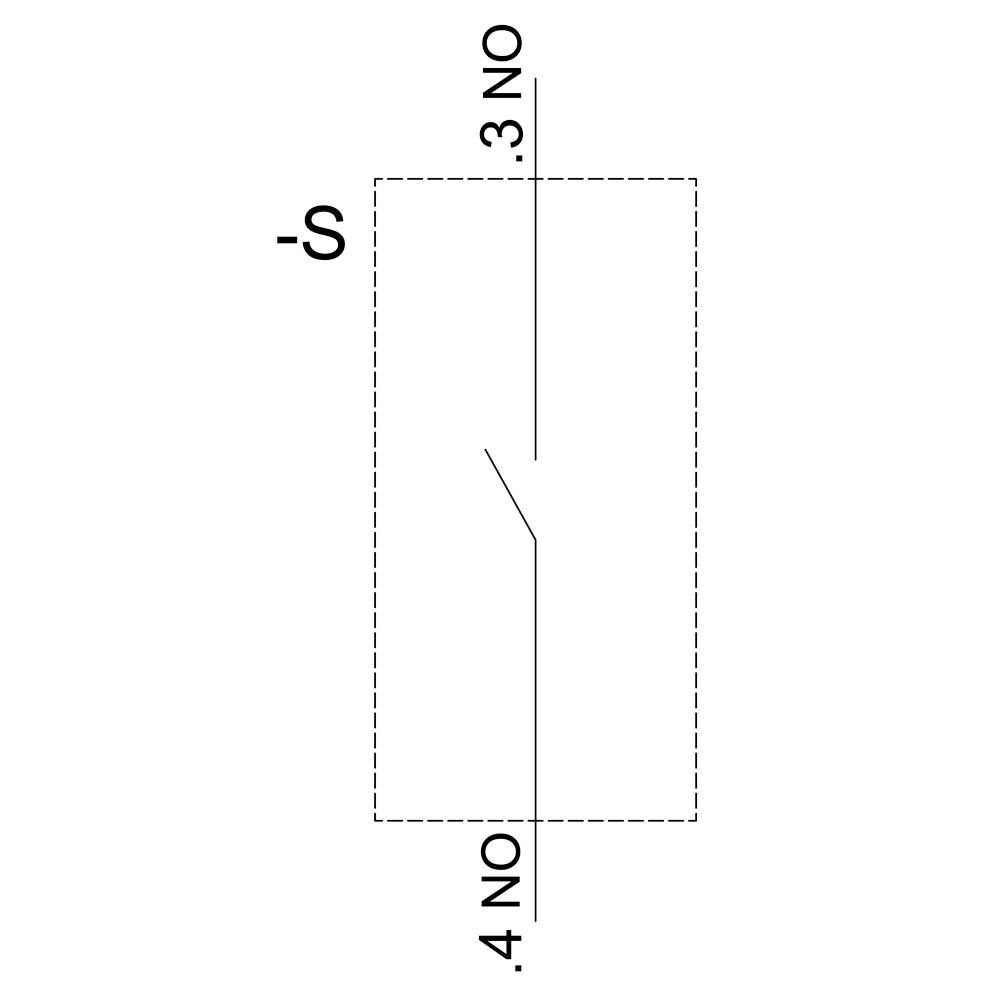

- Typ kontaktu
1 spínací kontakt
- Mechanická životnost
10000000
- Elektrická životnost
10000000
- Montážní Ø
22.3 mm
- Provedení
Kompletní přístroj
IP66
IP67
IP69 / IP69K
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Přepínací pozice
1x vyp/(zap)
- Šířka
30 mm
- V
40 mm
- Obsah
1 ks

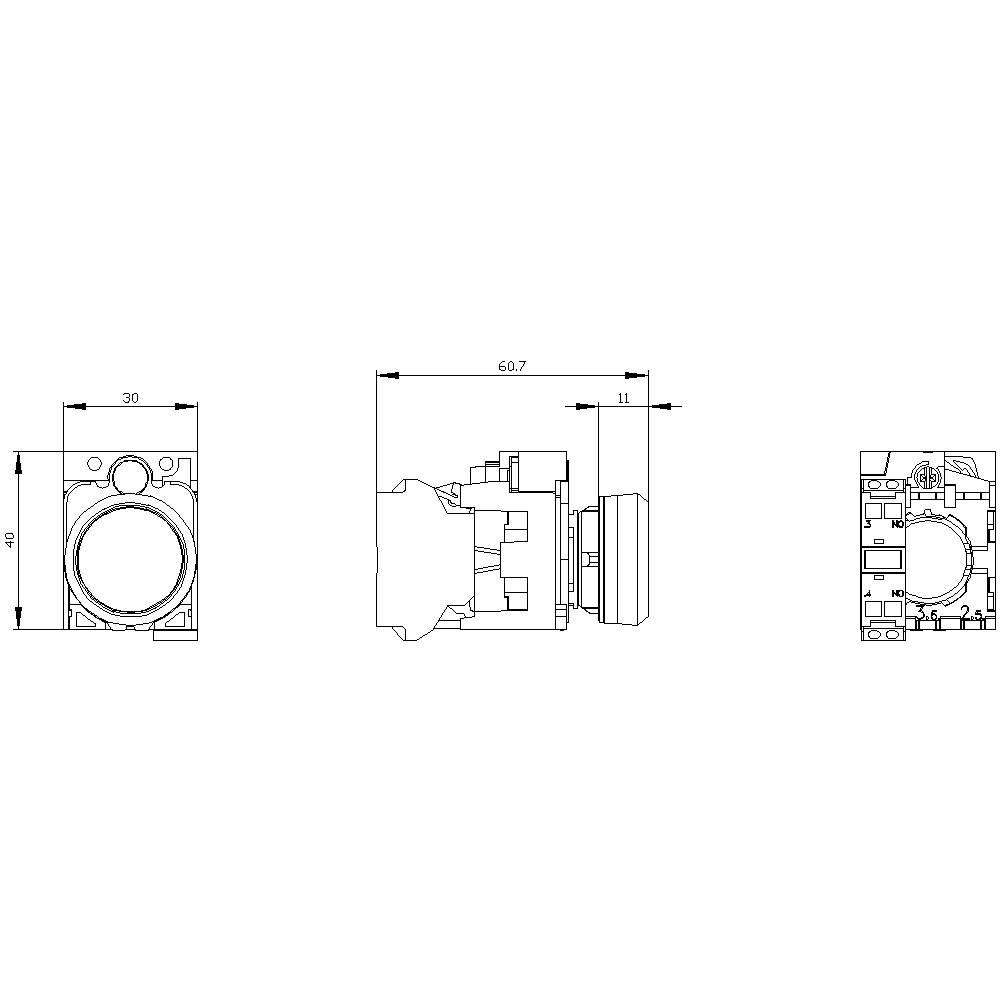

- Rozm.
(š x v) 30 mm x 40 mm
- Splňuje RoHS
ano
- Typ
3SU1100-0AB10-3BA0
Spring clamp connection
IP67/IP69K
0
1
0
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tlačítko plastový přední prstenec, okrouhlý tlačítko černá 1 ks
Popis
Tlačítko, 22 mm, kulaté, plastové, černé tlačítko, ploché, bez aretace, s držákem 1S, přípojka s pružinovým protitahem, SIRIUS ACT k spínaní a řízení elektrických spotřebičů.
Pod značkou SIRIUS ACT nabízí Siemens jedinečné portfolio řídicích a signalizačních zařízení s celosvětovou licencí pro výrobky ve třech moderních sériích. Vyrobeno z odolného pravého kovu a kvalitního plastu.
Inovativní koncepce pomocí zacvakávacího bezpečnostního pásu usnadňuje montáž do té míry, že k tomu stačí jen jedna ruka a žádné speciální nářadí. Jako montážní otvory stačí pro otvory bez drážky, protože je již integrována 100% ochrana proti otočení.

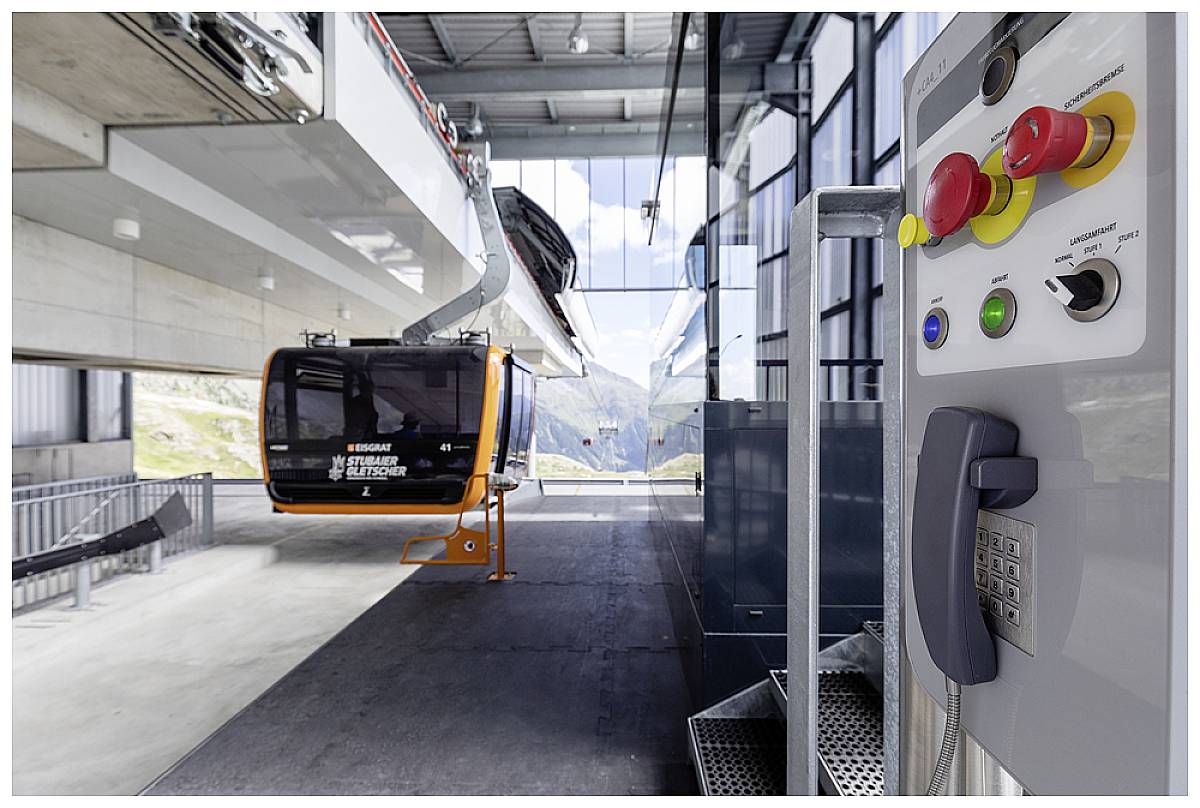

Díky vysoké ochraně jsou odolné přístroje vhodné pro průmyslové i venkovní použití. Je možné dokonce i čištění s vysokotlakým paprskem. Spolehlivý provoz je odolný proti prachu, olejům nebo agresivním louhům.
Kromě standardních kabelů lze k řízení připojit většinu zařízení také přes Profinet, AS rozhraní nebo IO-Link. Tím snížíte náklady na zapojení, minimalizujete zdroje poruch a získáte větší flexibilitu.
Komfortní podpora grafického online konfigurátoru při výběru a objednání jednotlivých zařízení, krytů a nápisů. Rozsáhlá dokumentace (např. příručka, 3D data, schéma připojení) je k dispozici.
Dostupná provedení: Více barev, osvětlené/neosvětlené, s popisem či bez něj, zajišťovací/tlačítko, různé stupně tlačítko a čelní stupně.
Poznámka: Kompletní přístroj, dodávka včetně držáku a modulů.
SIRIUS ACT - výkon v akci při Action a hlášení. Jednoduchá montáž, jednoduchá instalace, jednoduchá montáž.
