Siemens 3SE51150CA001AD0 3SE5115-0CA00-1AD0 základní spínač 6 A kontaktní spínač IP65 1 ks

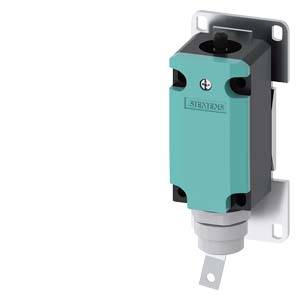

Zelený koncový spínač v pouzdře, namontovaný na montážní desce. Slouží k určení polohy nebo řízení stroje.

Ilustrační obrázek

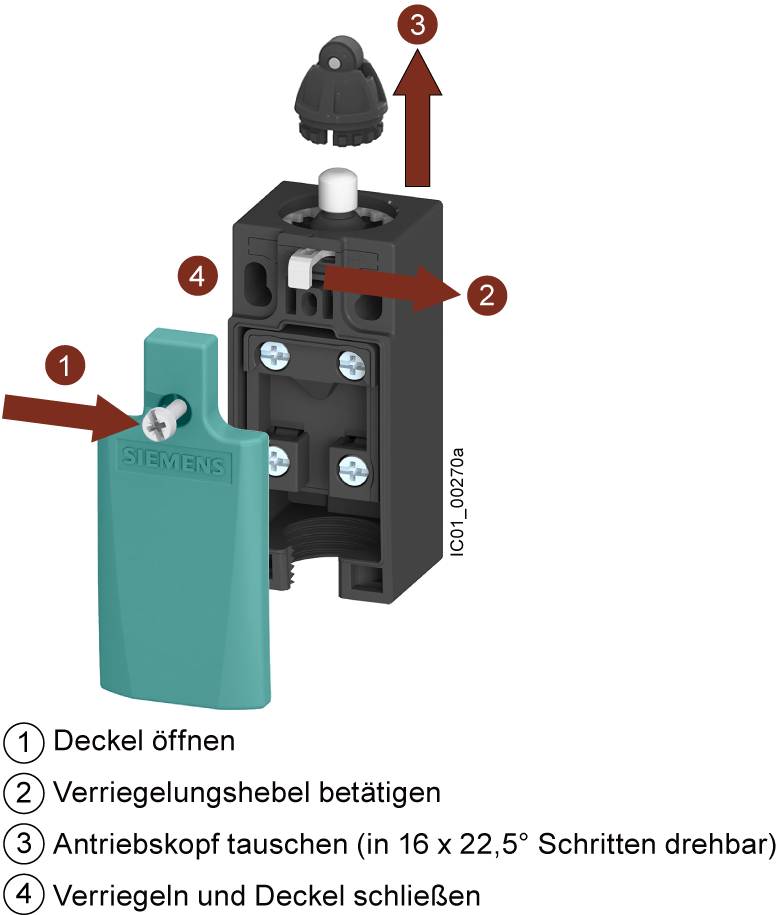

Otevřít kryt - krok za krokem: 1) Otevřít, 2) Aktivovat páku, 3) Otočit pohonnou hlavu, 4) Uzamknout a zavřít.

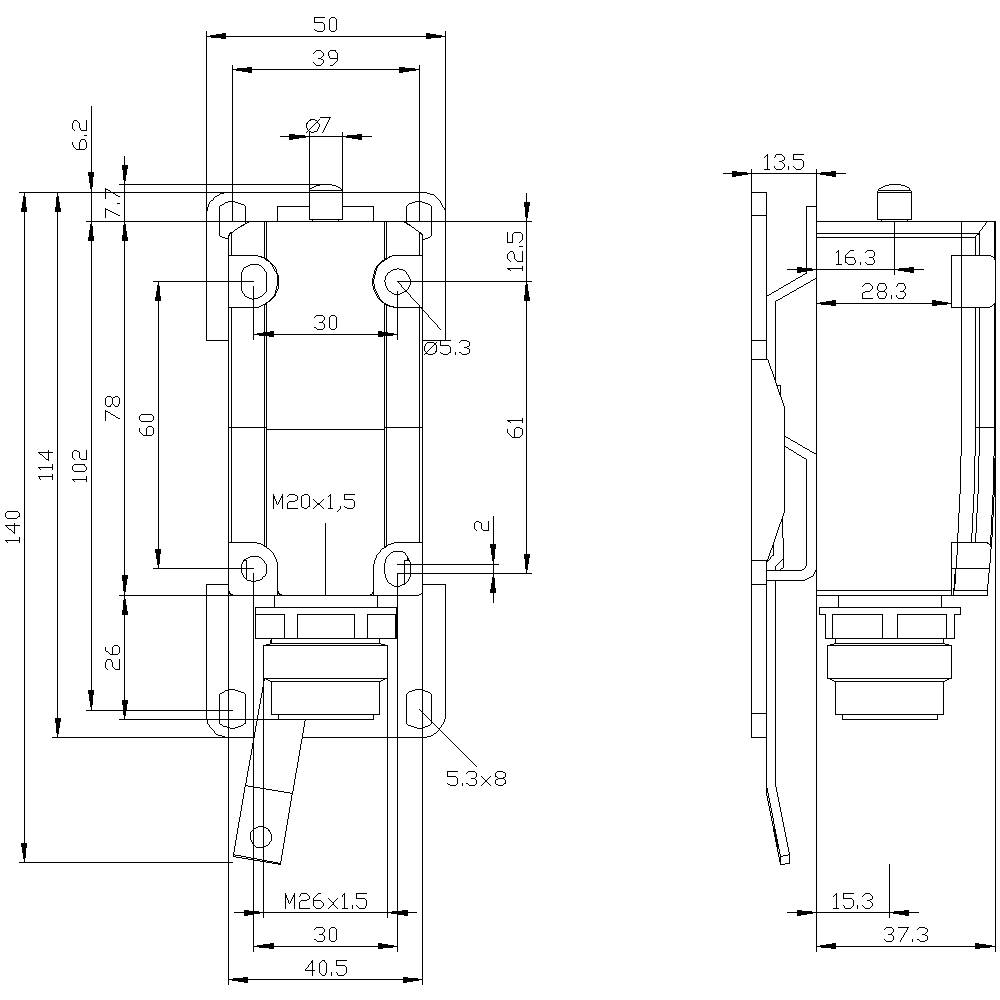

Technický výkres spínače s podrobnými rozměry v milimetrech. Přední a boční pohled znázorňují polohu a rozměry.

1/3

Ilustrační obrázek

Dodatečné informace:

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů: 1
Izolační napětí: 250 V
Provozní frekvence: 50/60 Hz

Druh obalu: Piece

Kategorie produktu: základní spínač

Připojení: zástrčka

Typ sepnutí: kontaktní spínač

Spínací proud (max.): 6 A

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
1 přepínací kontakt

Materiál kontaktu: slitina stříbra

Hmotnost: 490 g

Síla zdvihu: 20 N

Min. teplota: -25 °C

Max. teplota: +85 °C

: IP65

Mechanická životnost: 1.5E7

Elektrická životnost: 100 000

Materiál: kov

vhodný pro/na: Pro polohový spínač

Šířka: 40 mm

Typ: 3SE5115-0CA00-1AD0

Obsah: 1 ks

Rozm.: (d x š) 141.5 mm x 40 mm

Splňuje RoHS: ano

Délka: 141.5 mm

Hloubka: 50.8 mm

: Quick-break switch

: Metal

: ANO

: Lacquered

: NE

: None

: Plug-in connection others

: None

: None

: Cuboid

: IP65

: ANO

: 1

: None

: None

: NE

: 6 A

: 6 A

: 0.55 A

: 3 A

: 40 mm

: 50.8 mm

: 141.5 mm

: NE

: 1

: 1

: 0

: Roller cam straight

: 12

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Krytí

Spínací proud (max.)

Druh obalu

Typ kontaktu

Siemens 3SE51123LA00 3SE5112-3LA00 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1741017

IP66IP67

6 A

Piece

2 rozpínací kontakty1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120BA00 3SE5112-0BA00 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1746802

IP66IP67

6 A

Piece

1 rozpínací kontakt1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120BA001CA0 3SE5112-0BA00-1CA0 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1746803

IP66IP67

6 A

Piece

1 rozpínací kontakt1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120CA00 3SE5112-0CA00 základní spínač 6 A kontaktní spínač IP66, IP67 1 ks

Objednací číslo:1746810

IP66IP67

6 A

Piece

1 rozpínací kontakt1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120CA001CA0 3SE5112-0CA00-1CA0 základní spínač 6 A kontaktní spínač IP66, IP67 1 ks

Objednací číslo:1746811

IP66IP67

6 A

Piece

1 rozpínací kontakt1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120KA00 3SE5112-0KA00 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1746824

IP66IP67

6 A

Piece

2 rozpínací kontakty1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120LA00 3SE5112-0LA00 základní spínač 6 A kladka IP66, IP67 1 ks

Objednací číslo:1746829

IP66IP67

6 A

Piece

2 rozpínací kontakty1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120LA001CA0 3SE5112-0LA00-1CA0 základní spínač 6 A kontaktní spínač IP66, IP67 1 ks

Objednací číslo:1746831

IP66IP67

6 A

Piece

2 rozpínací kontakty1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120MA00 3SE5112-0MA00 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1747508

IP66IP67

6 A

Piece

2 rozpínací kontakty1 spínací kontakt1 přepínací kontakt

Siemens 3SE51120PA00 3SE5112-0PA00 základní spínač 6 A IP66, IP67 1 ks

Objednací číslo:1747509

IP66IP67

6 A

Piece

1 rozpínací kontakt2 spínací kontakty1 přepínací kontakt

Ke stažení

List technických údajů

List technických údajů 1747531 Siemens 3SE51150CA001AD0 3SE5115-0CA00-1AD0 základní spínač 6 A kontaktní spínač IP65 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747531 Siemens 3SE51150CA001AD0 3SE5115-0CA00-1AD0 základní spínač 6 A kontaktní spínač IP65 1 ks

Popis

Základní spínač pro polohový spínač 3SE51, kovové pouzdro 40 mm podle DIN EN 50041 se zástrčkou 6+PE (3SY3131) podle EN 43651, 1S/1Ö Sprastungkontakt pinové obsazení: Pin1=21, Pin2=22 Pin3=13, Pin4=14 PIN5 a PIN6 nepřipojené PE zařízení s rychlou výměnou mechanismu 3SY3110 + 3SY3027 mechanický bezpečnostní spínač SIRIUS 3SE5 pro detekci polohy a zatížení strojů a sledování polohy ochranných zařízení.Modulární konstrukce polohový spínač 3SE5 umožňuje řadu variant při malém počtu typů ložisek. Velká variance konektorů a rolí splňuje téměř všechny požadavky průmyslového dne. LED diody indikují aktuální stav zařízení. Díky technice rychlého připojení lze výrazně snížit dobu připojení. Spínací body a upevnění podle EN 50047 a EN 50041. Přístroje jsou schváleny na celém světě (IEC, UL). S odpovídající konfigurací spínače lze splnit nejvyšší požadavky na bezpečnost podle PL e nebo sil 3. Integrovaná elektronika ASIsafe potřebuje malou spotřebu proudu.K dispozici jsou různé velikosti krytu, různé spínací členy, plasty, kovy nebo kompaktní konstrukce. Některé varianty jsou k dispozici s LED ukazatelem stavu a konektorem M12. Řada 3SF1 s přímým připojením k sběrnicovému systému AS rozhraní doplňuje portfolio.Jako příslušenství jsou k dispozici v závislosti na provedení hnací hlavy a konektoru a další montážní/připojovací příslušenství.Prioritou značky SIRIUS je bezpečnost.
