Name: Siemens 3RW5556-6HA14 3RW55566HA14 soft startér Výkon motoru při 400 V 560 kW Výkon motoru při 230 V 315 kW 200 V, 480 V
Brand: Siemens
SKU: 2865100
Availability: BackOrder

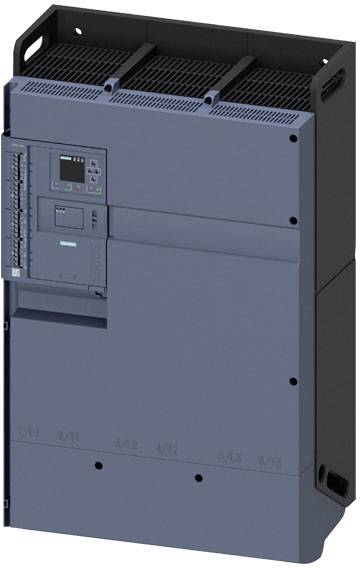

Velké, obdélníkové elektronické zařízení se větrací mřížkou nahoře a ovládacími prvky po straně, v šedém krytu.

Serverovna s několika šedými rozvaděči, které jsou plné kabelů, vedení a elektrických komponent.

Diagram softstartéru 3RW55 s očíslovanými díly: komunikační jednotka, kryty zdviže, sady pro nástěnnou montáž a propojovací kabely.

Schéma zapojení s relé a spínači, zobrazuje připojovací body 1L1, 3L2, 5L3 pro řízení elektrických obvodů. Obsahuje symboly elektronických komponentů.

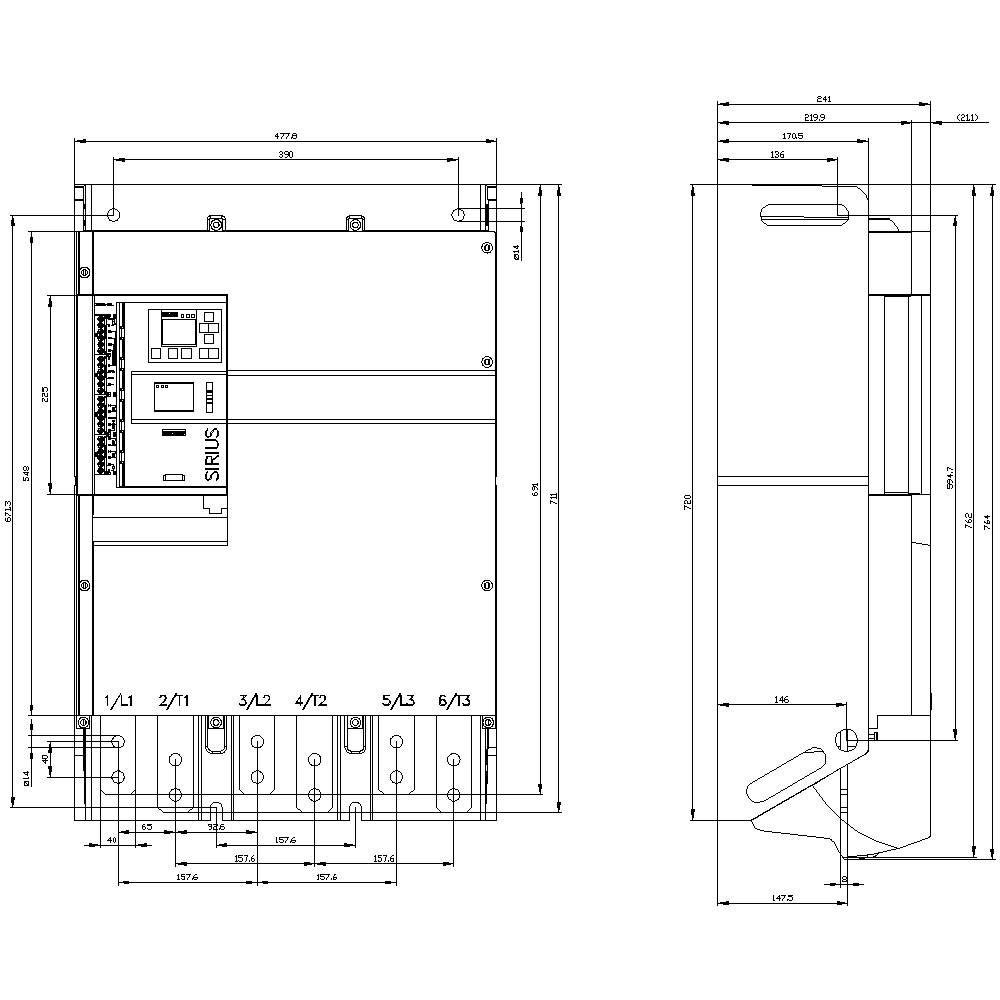

Technický výkres elektrického spínacího zařízení s různými rozměry a popisky. Zobrazuje přední a boční pohled.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (475 253,32 Kč / kus)

475 253,32 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob uchycení: šroubové
Impulsní výdržné napětí: 6 kV
Ochrana: IP00
Izolační napětí: 480 V
Počet digitálních vstupů: 4
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Provedení digitálních výstupů: 3 spínací kontakty (NO) / 1 přepínací kontakt (co)

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 1100 A

Výkon motoru při 230 V: 315 kW

Výkon motoru při 400 V: 560 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW55566HA14

Jmenovitý proud: 1100 A

Jmenovitý proud - filtr: 1100 A

Typ: 3RW5556-6HA14

Výkon motoru při 230 V/ 400 V: 560 kW

Doba doběhu: 360 s

Rozm.: (š x v x h) 478 x 764 x 241 mm

Připojení: lištová přípojka

Šířka: 478 mm

V: 764 mm

Hloubka: 241 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Výkon motoru při 230 V

Výkon motoru při 400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2864143

Doručení: Po 2. 11.

3 Set(y)Conrad Electronic

200 V

25 A

5.5 kW

11 kW

Min.: 1

Násobky: 1

10 155,00 Kč^*

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2864144

Doručení: Po 2. 11.

1 Set(y)Conrad Electronic

200 V

38 A

11 kW

18.5 kW

Min.: 1

Násobky: 1

19 555,00 Kč^*

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864145

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864146

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2AB14 3RW50552AB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864147

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864148

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864149

Doručení: Pá 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864150

Doručení: Pá 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864151

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864152

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2865100 Siemens 3RW5556-6HA14 3RW55566HA14 soft startér Výkon motoru při 400 V 560 kW Výkon motoru při 230 V 315 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865100 Siemens 3RW5556-6HA14 3RW55566HA14 soft startér Výkon motoru při 400 V 560 kW Výkon motoru při 230 V 315 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 1100 a, 110-250 v AC šroubové svorky SIRIUS 3RW55 High Performance pro použití v náročných podmínkách pro měkký start a výstup třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Díky 3-fázovému řízení obzvláště vhodné pro velké výkony motoru a obvody od zel-3. Inovativní regulace točivého momentu zajišťuje optimální chod motoru. Snadné a rychlé uvedení do provozu díky autoparametrizaci nebo asistentovi aplikace. Výhledové plánování údržby prostřednictvím monitorování. Odnímatelný HMI s barevným displejem pro přehledné zobrazení naměřených hodnot a diagnostických hodnot. Schválení po celém světě (např. IEC, UL/CSA).
K dispozici je výkonný softstartér 3RW55 pro sítě do 690 v s rozsahem výkonu až 560 kW s napětím 24 v nebo 110-250 v a trvale se šroubovacím a pružinovým připojením. Analogový výstup a ochrana termistoru jsou nedílnou součástí vysoce výkonného softstartéru.
Volitelné zásuvné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. Vestavěný HMI modul lze namontovat také do dvířek skříňového rozvaděče.
Softstartér 3RW55 řeší osvědčenou řadu 3RW44.
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.
