Siemens 3RW5546-2HF14 3RW55462HF14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

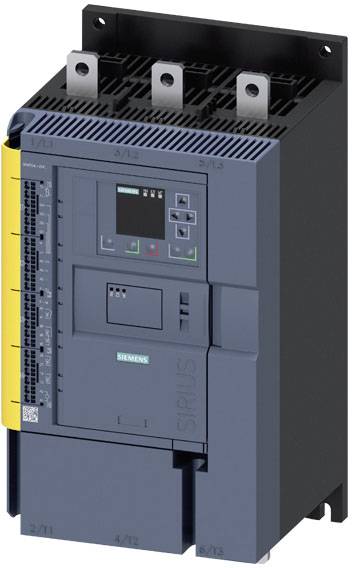

Modrá rozváděcí skříň Siemens označená štítkem 'Sirius' je zde viditelná. Používá se v průmyslových řídicích systémech.

Ilustrační obrázek

Několik otevřených rozvaděčových dvří odhaluje komplexní elektrické vedení a řídicí zařízení v jasně osvětlené místnosti.

Výkres rozloženého pohledu na soft starter 3RW55 Failsafe s očíslovanými komponenty, jako jsou komunikační moduly, sklopný kryt, zásuvné moduly a montážní sada věže.

Schéma elektrického systému s několika relé a obvody. Zobrazuje připojení jako L+, D1, FDI a polohy spínačů.

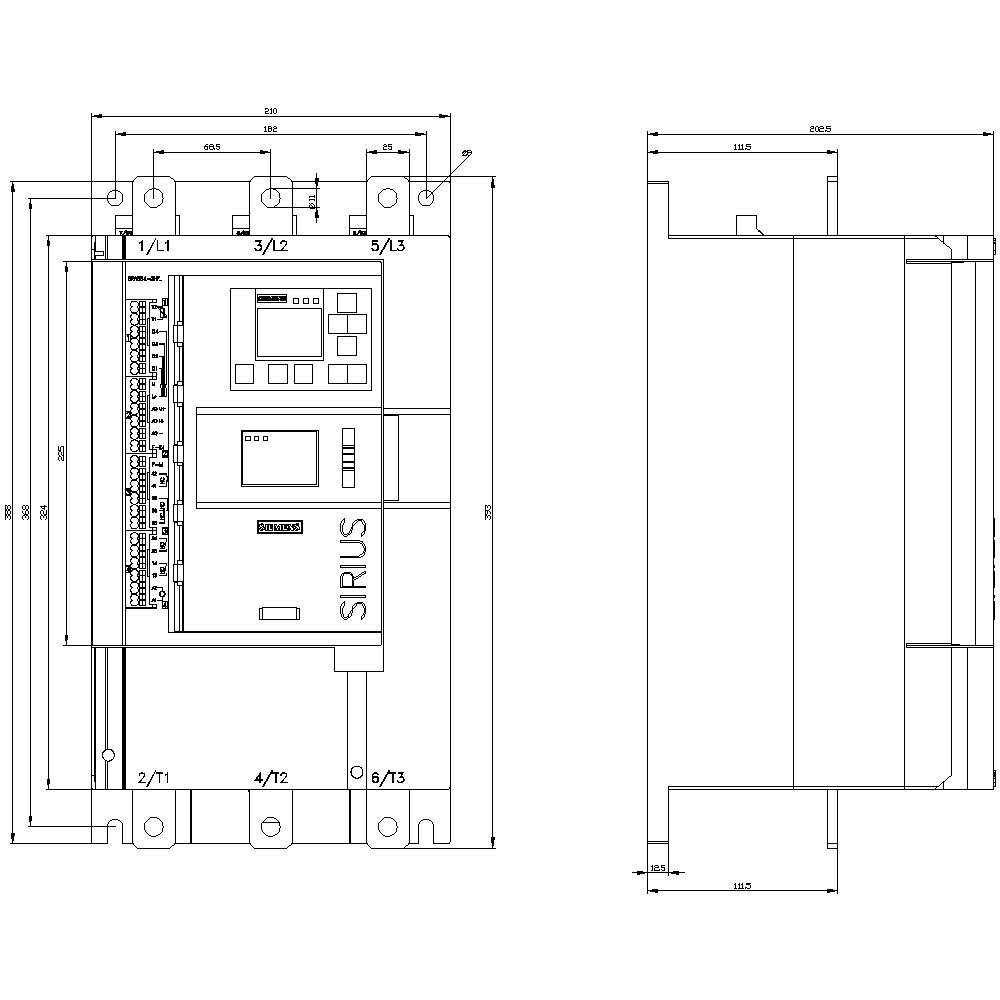

Technický výkres elektrické součástky s popisy a rozměry. Hlavní pohled a boční pohled zařízení.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (204 206,00 Kč / kus)

221 316,34 Kč

-8 %

204 206,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet digitálních vstupů: 4
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Způsob uchycení: šroubové
Provozní frekvence: 50/60 Hz
Izolační napětí: 480 V
Ochrana: IP00
Impulsní výdržné napětí: 6 kV
Provedení digitálních výstupů: 2 spínací kontakty (NO) / 1 rozpínací kontakt (NC) / 1 měnič (co)

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 370 A

Výkon motoru při 230 V: 110 kW

Výkon motoru při 400 V: 200 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Provedení: Varianta výrobku: Napětí AC 110-250 V.

Číslo výrobce: 3RW55462HF14

Jmenovitý proud: 370 A

Jmenovitý proud - filtr: 370 A

Typ: 3RW5546-2HF14

Výkon motoru při 230 V/ 400 V: 200 kW

Doba doběhu: 360 s

Rozm.: (š x v x h) 210 x 393 x 203 mm

Připojení: pružinová svorka

Šířka: 210 mm

V: 393 mm

Hloubka: 203 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Ke stažení

List technických údajů

List technických údajů 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 370 a, 110-250 v pružinová svorka Failsafe Failsafe SIRIUS 3RW55 High Performance pro náročné bezpečnostní aplikace s jemným startováním a spouštěním třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Díky 3-fázovému řízení je obzvláště vhodný pro velké výkony motoru. Inovativní regulace točivého momentu zajišťuje optimální chod motoru. Snadné a rychlé uvedení do provozu díky autoparametrizaci nebo asistentovi aplikace. Výhledové plánování údržby prostřednictvím monitorování. Odnímatelný HMI s barevným displejem pro přehledné zobrazení naměřených hodnot a diagnostických hodnot. Celosvětové schválení (např. IEC a UL/CSA) i pro aplikace s nebezpečím výbuchu (ATEX příp. IMO MSC.1/předpis HSC 1994
K dispozici jsou nejvýkonnější softstartéry Failsafe 3RW55 pro sítě do 600 v s rozsahem výkonu až 315 kW s napětím 24 v nebo 110-250 v a trvale se šroubovacím a pružinovým připojením. Analogový výstup a ochrana termistoru jsou nedílnou součástí vysoce výkonného softstartéru.
Volitelné zásuvné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. Vestavěný HMI modul lze namontovat také do dvířek skříňového rozvaděče.
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.

Tento text byl přeložen strojově.
