Siemens 3RW5545-6HA04 3RW55456HA04 soft startér Výkon motoru při 400 V 160 kW Výkon motoru při 230 V 90 kW 200 V, 480 V

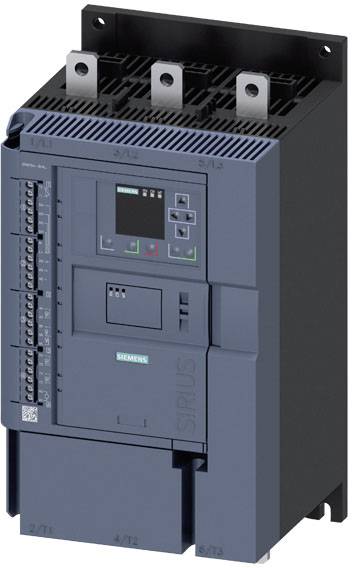

Siemens Sirius měkký spouštěč, modré pouzdro, s ovládacím panelem a různými připojeními, slouží k řízení motorů.

Ilustrační obrázek

V technické místnosti jsou viditelné otevřené dveře rozvaděče, které odhalují komplexní uspořádání kabelů a elektronických součástek.

Polovodičové schéma měkkého startu 3RW55 s popisovanými komponenty: komunikační moduly, víko, montážní sady a připojovací vedení.

Schéma elektrického řídicího obvodu s relé, kontakty a svorkami. Označení 1L1, 3L2, 5L3, A1, A2 a kontakty 21T, 23NO.

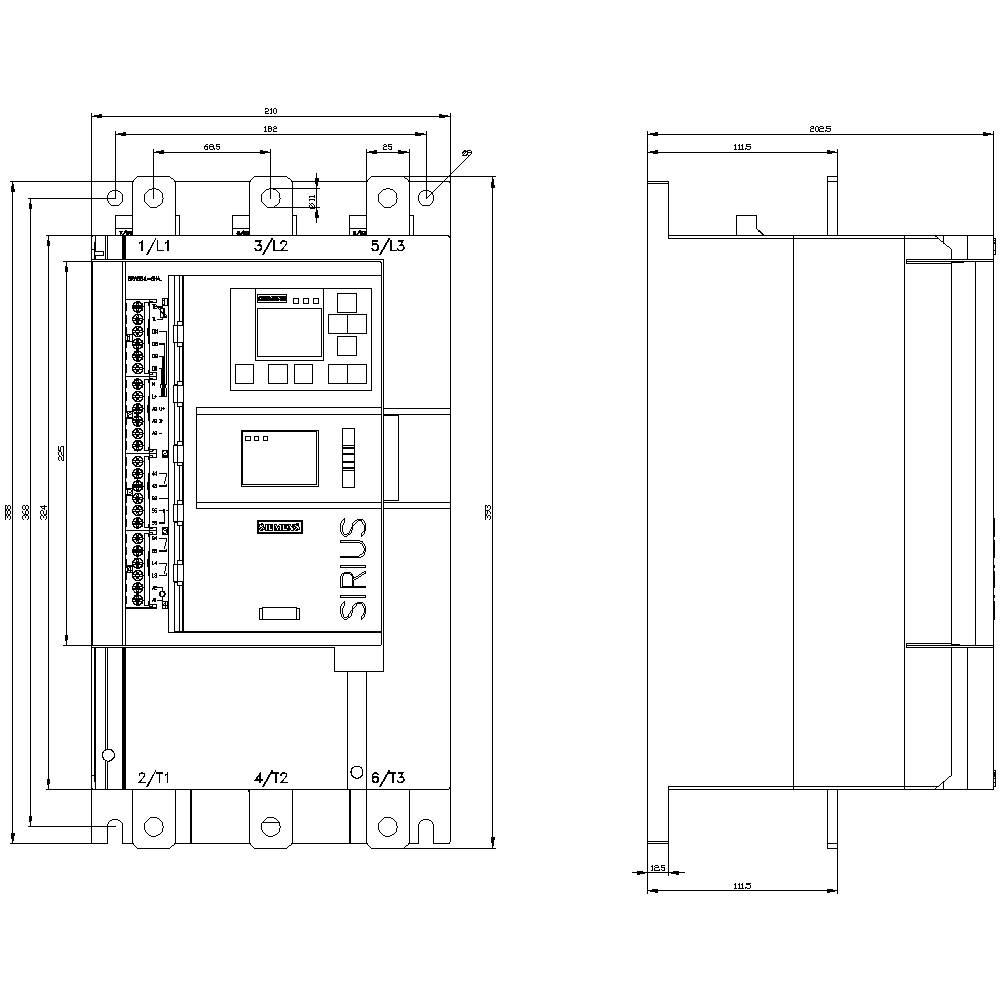

Technický výkres elektronického zařízení s pohledem zepředu vlevo a pohledem z boku vpravo. Obsahuje rozměry a komponenty.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (158 797,54 Kč / kus)

172 091,17 Kč

-8 %

158 797,54 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob uchycení: šroubové
Impulsní výdržné napětí: 6 kV
Stupeň krytí: IP20
Izolační napětí: 480 V
Počet digitálních vstupů: 4
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Provedení digitálních výstupů: 3 spínací kontakty (NO) / 1 přepínací kontakt (co)

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 315 A

Výkon motoru při 230 V: 90 kW

Výkon motoru při 400 V: 160 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW55456HA04

Jmenovitý proud: 315 A

Jmenovitý proud - filtr: 315 A

Typ: 3RW5545-6HA04

Výkon motoru při 230 V/ 400 V: 160 kW

Doba doběhu: 360 s

Rozm.: (š x v x h) 210 x 393 x 203 mm

Připojení: lištová přípojka

Šířka: 210 mm

V: 393 mm

Hloubka: 203 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Ke stažení

List technických údajů

List technických údajů 2864711 Siemens 3RW5545-6HA04 3RW55456HA04 soft startér Výkon motoru při 400 V 160 kW Výkon motoru při 230 V 90 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864711 Siemens 3RW5545-6HA04 3RW55456HA04 soft startér Výkon motoru při 400 V 160 kW Výkon motoru při 230 V 90 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 315 a, 24 v AC/DC šroubové svorky Sanfstartér SIRIUS 3RW55 High Performance pro použití v náročných podmínkách pro měkký start a výstup třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Díky 3-fázovému řízení obzvláště vhodné pro velké výkony motoru a obvody od zel-3. Inovativní regulace točivého momentu zajišťuje optimální chod motoru. Snadné a rychlé uvedení do provozu díky autoparametrizaci nebo asistentovi aplikace. Výhledové plánování údržby prostřednictvím monitorování. Odnímatelný HMI s barevným displejem pro přehledné zobrazení naměřených hodnot a diagnostických hodnot. Schválení po celém světě (např. IEC, UL/CSA).
K dispozici je výkonný softstartér 3RW55 pro sítě do 690 v s rozsahem výkonu až 560 kW s napětím 24 v nebo 110-250 v a trvale se šroubovacím a pružinovým připojením. Analogový výstup a ochrana termistoru jsou nedílnou součástí vysoce výkonného softstartéru.
Volitelné zásuvné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. Vestavěný HMI modul lze namontovat také do dvířek skříňového rozvaděče.
Softstartér 3RW55 řeší osvědčenou řadu 3RW44.
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.

Tento text byl přeložen strojově.
