Siemens 3RW5227-3AC15 3RW52273AC15 soft startér Výkon motoru při 400 V 45 kW Výkon motoru při 230 V 22 kW 200 V, 600 V J

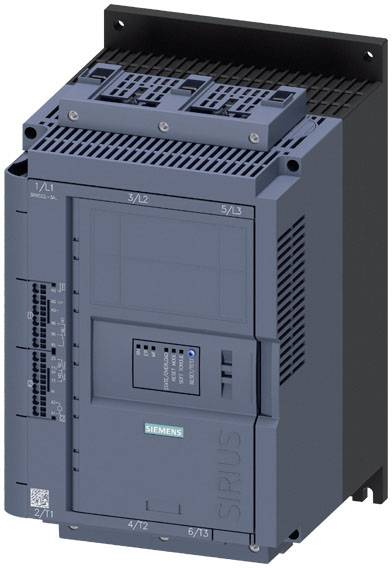

Tmavě modrý přístroj Siemens SIPLUS, určený především pro průmyslové aplikace, zobrazuje na přední straně řídicí a připojovací komponenty.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje několik řad drátů, elektrických komponentů a řídicích jednotek v průmyslovém prostředí.

Diagram zobrazuje komponenty softstartéru 3RW52 s příslušnými moduly a kryty. Obsahuje montážní a připojovací pokyny.

Schéma elektrického relé s svorkami: 1/1L1, 3/1L2, 5/1L3, 2/T1, 4/T2, 6/T3, A1, A2, 13, 14, IN, BYPASSED, AQ+.

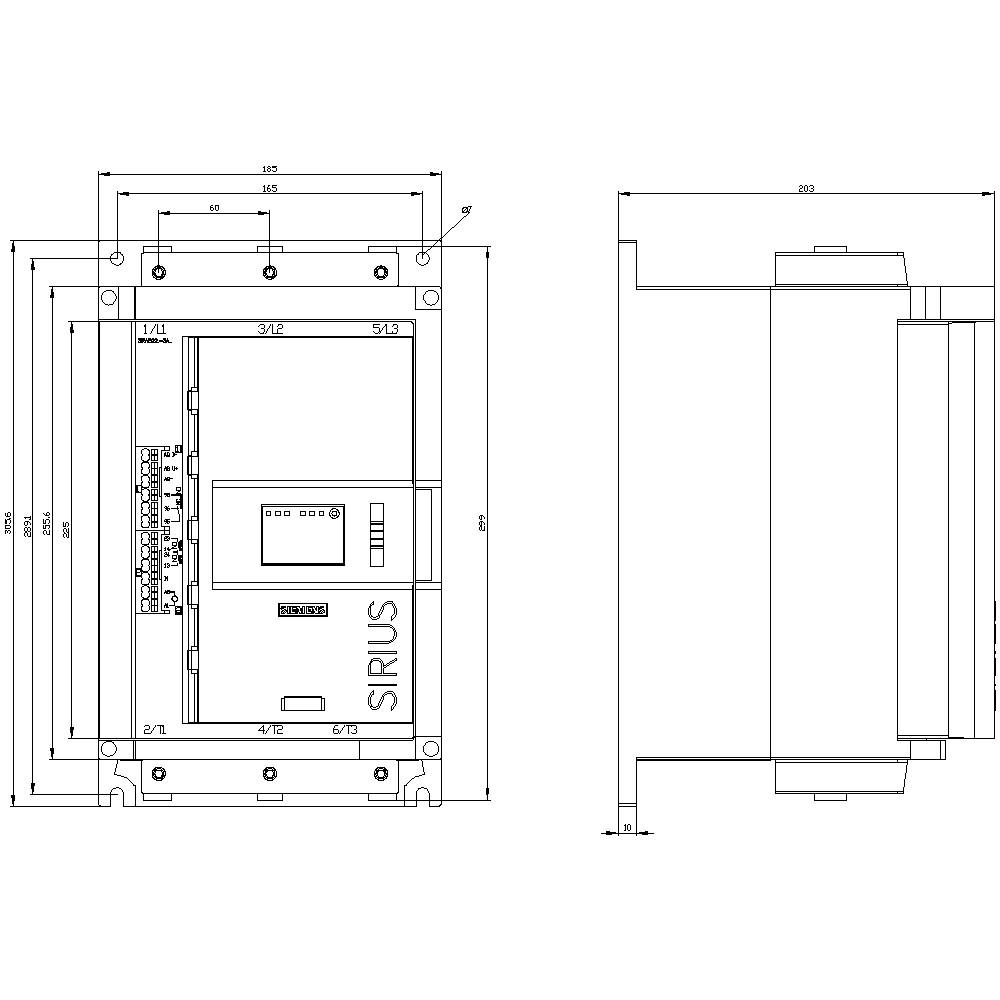

Technický výkres spínacího zařízení Sirius s přesnými rozměry v milimetrech. Vlevo čelní pohled, vpravo boční pohled.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (47 276,86 Kč / kus)

47 276,86 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob uchycení: šroubové
Impulsní výdržné napětí: 6 kV
Stupeň krytí: IP20
Izolační napětí: 600 V
Počet digitálních vstupů: 1
Provedení digitálních výstupů: 2 spínací kontakty (NO) / 1 přepínací kontakt (co)

Napětí motoru: 200-600 V

Kategorie produktu: soft startér

Připojovací proud: 93 A

Výkon motoru při 230 V: 22 kW

Výkon motoru při 400 V: 45 kW

Jmenovité napětí: 200 V
600 V

Aktivní fáze: 3

Číslo výrobce: 3RW52273AC15

Jmenovitý proud: 93 A

Jmenovitý proud - filtr: 93 A

Typ: 3RW5227-3AC15

Výkon motoru při 230 V/ 400 V: 45 kW

Rozm.: (š x v x h) 185 x 306 x 203 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 185 mm

V: 306 mm

Hloubka: 203 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Ke stažení

List technických údajů

List technických údajů 2864397 Siemens 3RW5227-3AC15 3RW52273AC15 soft startér Výkon motoru při 400 V 45 kW Výkon motoru při 230 V 22 kW 200 V, 600 V J

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864397 Siemens 3RW5227-3AC15 3RW52273AC15 soft startér Výkon motoru při 400 V 45 kW Výkon motoru při 230 V 22 kW 200 V, 600 V J

Popis

SIRIUS softstartér 200-600 v 93 a, 110-250 v pružinová svorka AC, analogový výstup Softstartér SIRIUS 3RW52 General Performance pro snadné použití k jemnému spuštění a vypnutí třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Díky 3-fázovému řízení obzvláště vhodné pro velké výkony motoru a obvody od zel-3. Inovativní funkce Soft Torque zajišťuje plynulý chod motoru. Pomocí dálkového reseter můžete odstranit poruchy rychle a jednoduše na dálku. Schválení po celém světě (např. IEC, UL/CSA).
Generál Performance Soft startér 3RW52 je určen pro sítě do 600 v s rozsahem výkonu až 560 kW s napětím 24 v nebo 110-250 v a lze jej trvale šroubovat a pružinovým připojením. Pro analogový výstup a ochranu termistoru jsou k dispozici různé druhy přístrojů.
Volitelné zásuvné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. K montáži do přístroje nebo do dveří skříňového rozvaděče jsou k dispozici různé HMI moduly.
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.
