Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

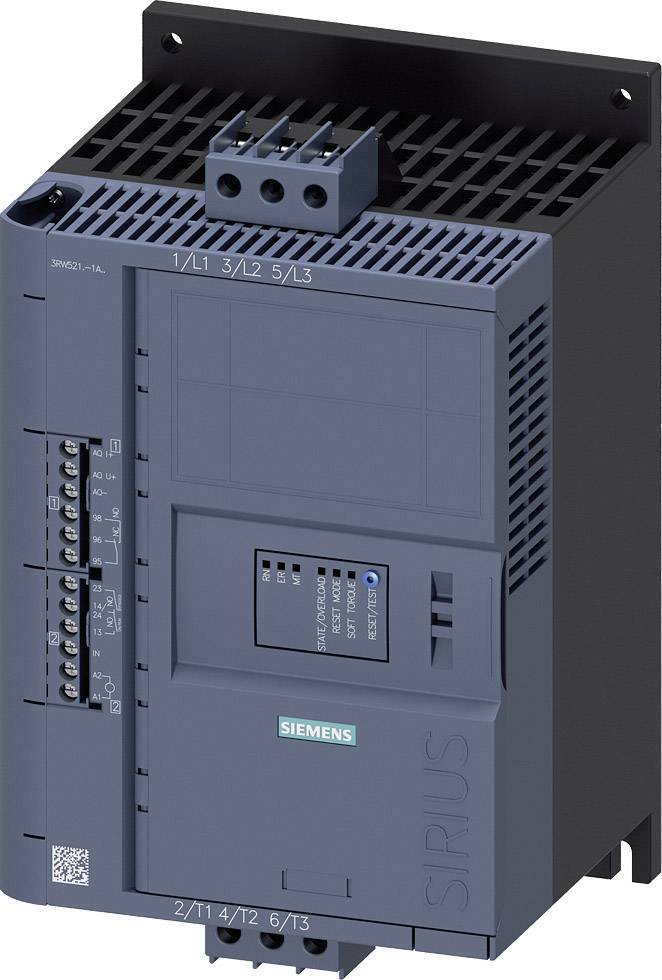

Průmyslová komponenta společnosti Siemens, pravděpodobně spínací zařízení nebo motorový startér, s několika svorkami a větracími otvory.

Serverovna s několika otevřenými rozvaděči, které odhalují elektrické komponenty a svazky kabelů.

Explozní výkres softstartéru 3RW52 s rozhraním HMI, komunikačním modulem, montážní sadou, kryty ventilátoru a svorkovnice.

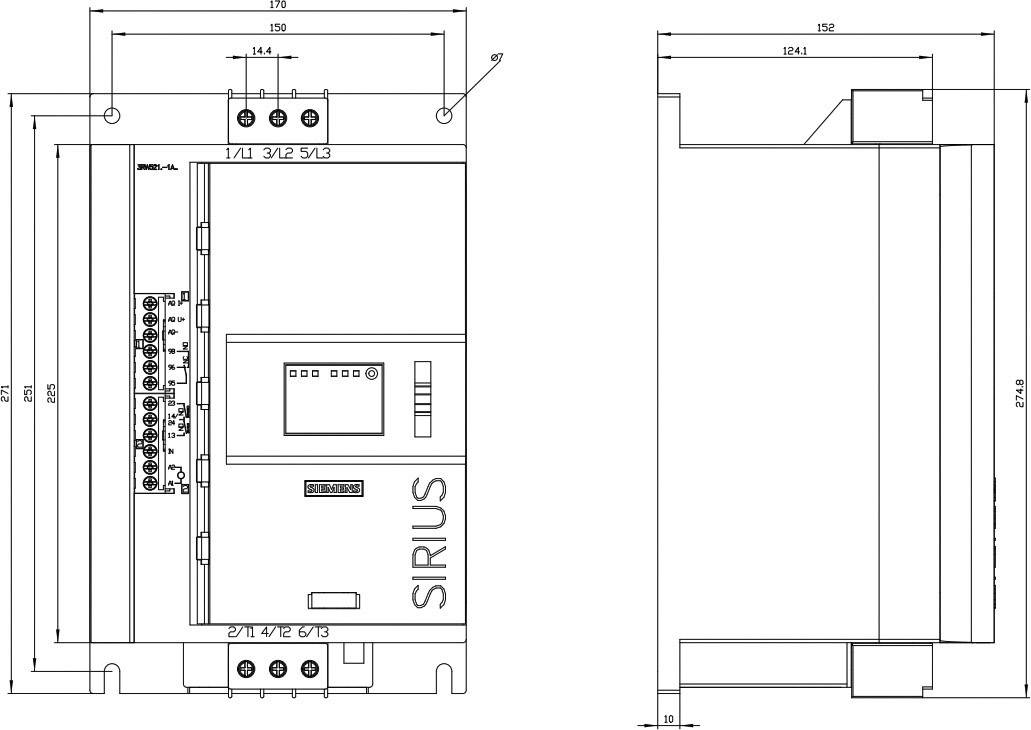

Technický výkres elektrického zařízení s rozměry a schématem zapojení. Zařízení s označením 'SIRIUS'.

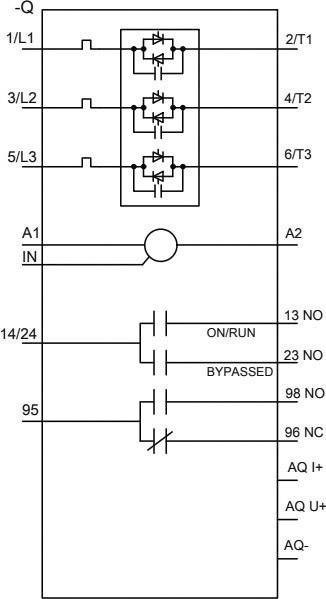

Schéma zapojení ukazuje stykač: Připojení L1/L2/L3 k T1/T2/T3, svorky cívky A1/A2, kontakty 13 NO, 23 NO, 14/24, 96 NC, 95.

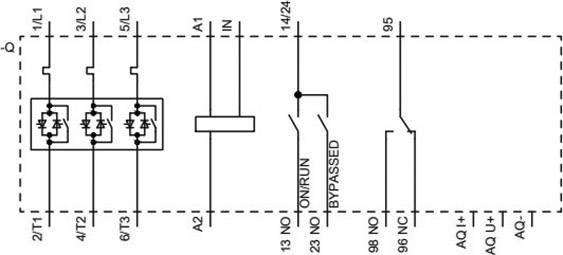

Schematické znázornění elektromechanického zapojení se síťovými přípojkami na levé straně a relé na straně pravé.

1/6

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (28 276,86 Kč / kus)

28 276,86 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Soft startér SIRIUS 3RW52

Jednoduché zapojení
Nízké náklady na údržbu
Nižší pořizovacími náklady
Úspora místa díky velmi kompaktní konstrukce

Technické parametry

Velikost: BG2
Stupeň krytí: IP20
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Způsob uchycení: šroubové
Provedení digitální výstupy: 2 pracovní kontakty (NO) / 1 přepínací kontakt (CO)

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 38 A

Výkon motoru při 230 V: 11 kW

Výkon motoru při 400 V: 18.5 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW52171AC04

Jmenovitý proud: 38 A

Jmenovitý proud - filtr: 38 A

Typ: 3RW5217-1AC04

Výkon motoru při 230 V/ 400 V: 18.5 kW

Rozm.: (d x š) 271 mm x 170 mm

Připojení: šroubová svorka

Šířka: 170 mm

Délka: 271 mm

Hloubka: 152 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP00

: Adjustable

: 38 A

: 11 kW

: 18.5 kW

: 18.5 kW

: 30 kW

: 40 °C

: ANO

: AC/DC

: ANO

: NE

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Výkon motoru při 230 V/ 400 V

Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2201619

Tento produkt

38 A

18.5 kW

11 kW

18.5 kW

Siemens 3RW5213-1AC04 3RW52131AC04 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201617

13 A

5.5 kW

3 kW

5.5 kW

Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201618

25 A

11 kW

5.5 kW

Siemens 3RW5225-1AC04 3RW52251AC04 soft startér Výkon motoru při 400 V 30 kW Výkon motoru při 230 V 18.5 kW 200 V, 480 V Jmenovitý proud 63 A

Objednací číslo:2201620

63 A

30 kW

18.5 kW

30 kW

Siemens 3RW5213-1AC14 3RW52131AC14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201621

13 A

5.5 kW

3 kW

Siemens 3RW5215-1AC14 3RW52151AC14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201622

25 A

11 kW

5.5 kW

Siemens 3RW5217-1AC14 3RW52171AC14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2201623

38 A

18.5 kW

11 kW

18.5 kW

Siemens 3RW5225-1AC14 3RW52251AC14 soft startér Výkon motoru při 400 V 30 kW Výkon motoru při 230 V 18.5 kW 200 V, 480 V Jmenovitý proud 63 A

Objednací číslo:2201624

63 A

30 kW

18.5 kW

30 kW

Siemens 3RW5213-3AC04 3RW52133AC04 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201633

13 A

5.5 kW

3 kW

5.5 kW

Siemens 3RW5215-3AC04 3RW52153AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201634

25 A

11 kW

5.5 kW

Ke stažení

List technických údajů

List technických údajů 2201619 Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2201619 Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

Popis

Dobré důvody pro použití Sanftstartern
Napětí motoru, proud motoru a motor moment při jemný start výrazně jiný než při přímo nebo Stern-Dreieckstart: jemné rostoucí motor napětí, ohraničený proud motoru a plochý motor moment poskytují uživatelům zřetelné výhody.
Dobré důvody pro použití Sanftstartern
Napětí motoru, proud motoru a motor moment při jemný start výrazně jiný než při přímo nebo Stern-Dreieckstart: jemné rostoucí motor napětí, ohraničený proud motoru a plochý motor moment poskytují uživatelům zřetelné výhody.
Efektivní hodnotou díky softstartér
Zatímco pro aplikace s flexibilními otáček je doporučen servoregulátoru, jsou softstartér vždy první volbou, pokud aplikace není změny otáček.
Softstartér na SIRIUS 3RW52 jako ideální řešení pro normální na a doběhu procesů
• 3fázové řízení
• Volitelné HMI moduly
• Sanftan a DOBĚH
• Moderní hybridní spínací technika
• Volitelné TIA integrace / HMI moduly
• Omezení proudu a ochrana proti přetížení motoru
• Pro pohony 5,5 až 560 kW při 400 V (maximálně AC 600 V)
• Plug-in komunikační moduly (PROFINET, PROFIBUS; Modbus)
• Soft Torque (snižuje spotřebu při rozběhu díky mech. Zatížení a zlepšuje čerpadlo vypouštěcí)
