Siemens 3RW5075-6AB14 3RW50756AB14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

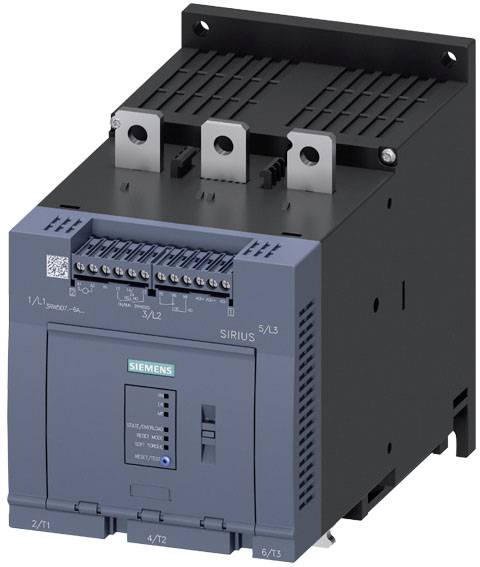

Elektronický spouštěč motorů Siemens ze série SIRIUS s připojovacími svorkami nahoře a ovládacími prvky vpředu.

Ilustrační obrázek

Rozváděč s četnými elektrickými komponenty a kabely. Zobrazuje organizované uspořádání v technické místnosti.

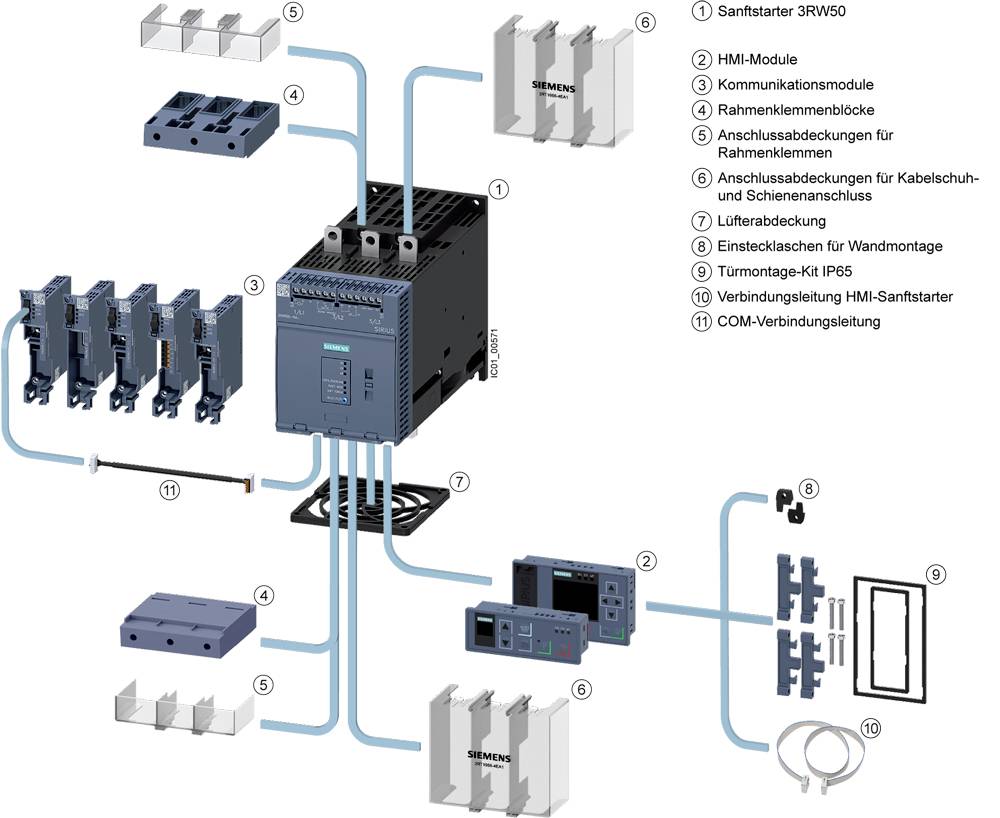

Modulární řídicí systém s hlavním modulem uprostřed, obklopený komunikačními a připojovacími moduly. Číslované komponenty pro návod k sestavení.

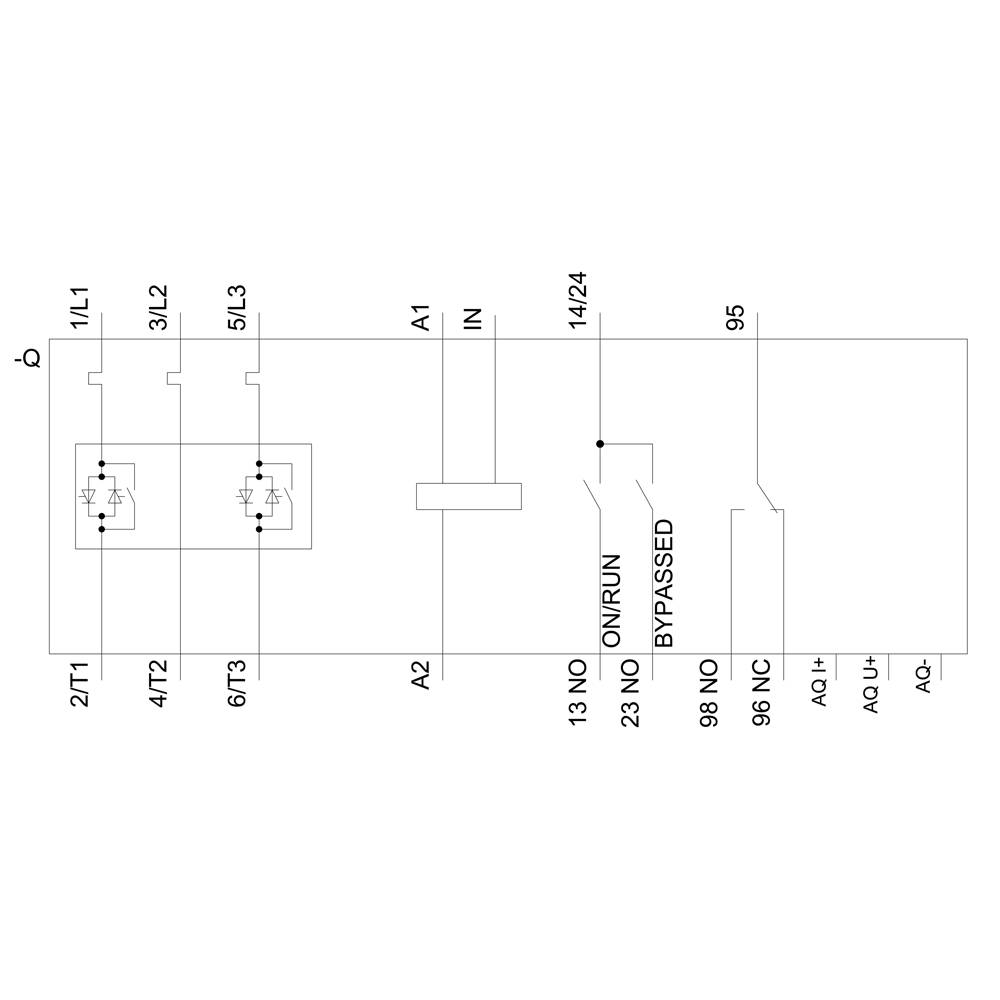

'Schéma zapojení třífázového motoru s označením svorek: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, A1, A2, IN, 95, 14/24, 13 NO RUN, 23 BYPASSED, 24 NC, AQ+, AQ-, AQ U+, AQ U-.'

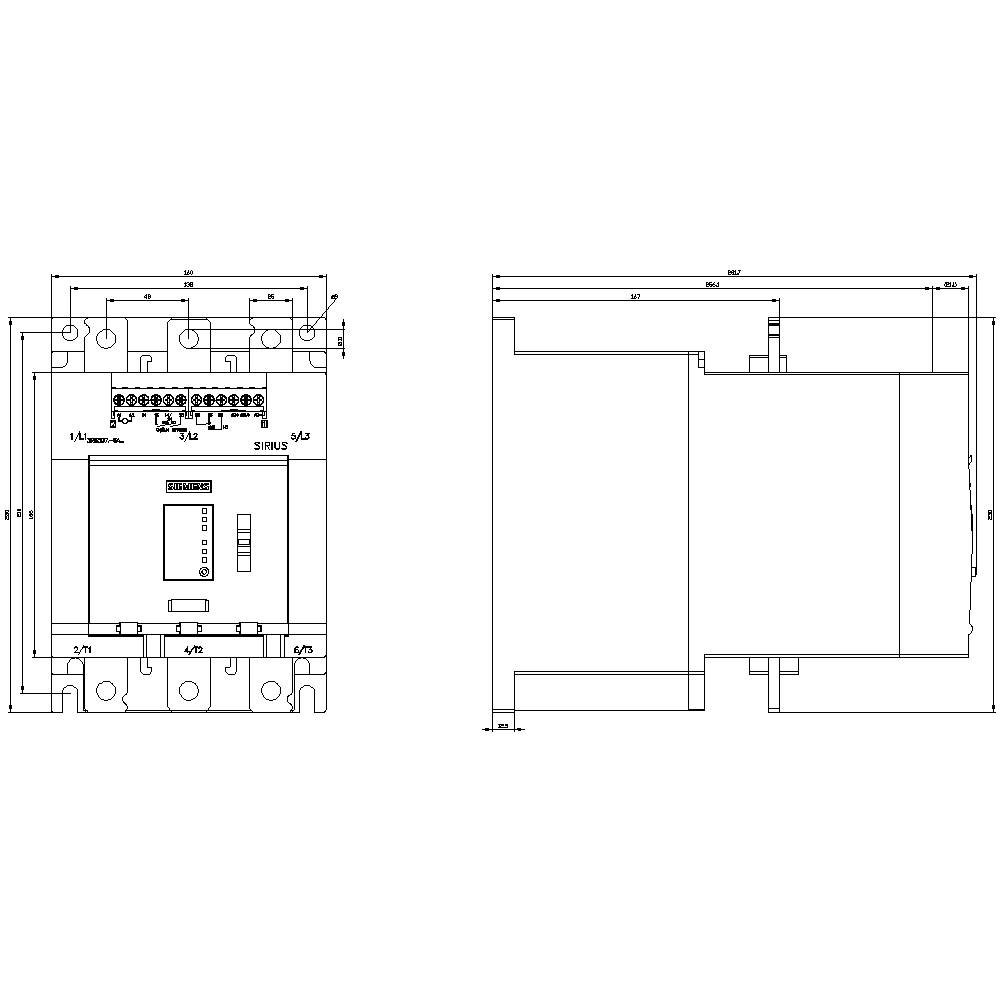

Technický výkres elektrického zařízení s několika přípojkami a přesnými rozměry. Rozměry a přípojky jsou zobrazeny podrobně.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (74 255,37 Kč / kus)

74 255,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet digitálních vstupů: 1
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Způsob uchycení: šroubové
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Ochrana: IP00
Provedení digitálních výstupů: 2 spínací kontakty (NO) / 1 přepínací kontakt (co)
Velikost měkkého startu: S12

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 370 A

Výkon motoru při 230 V: 110 kW

Výkon motoru při 400 V: 200 kW

Jmenovité napětí: 200 V
480 V

Provedení: Varianta výrobku: Napětí AC 110-250 V.

Číslo výrobce: 3RW50756AB14

Jmenovitý proud: 370 A

Jmenovitý proud - filtr: 370 A

Typ: 3RW5075-6AB14

Výkon motoru při 230 V/ 400 V: 200 kW

Doba doběhu: 20 s

Rozm.: (š x v x h) 160 x 230 x 282 mm

Připojení: šroubová svorka

Šířka: 160 mm

V: 230 mm

Hloubka: 282 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Ke stažení

List technických údajů

List technických údajů 2864235 Siemens 3RW5075-6AB14 3RW50756AB14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864235 Siemens 3RW5075-6AB14 3RW50756AB14 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 370 a, 110-250 v šroubové svorky AC, analogový výstup Softstartér SIRIUS 3RW50 Basic Performance pro snadné připojení a vypnutí třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Inovativní funkce Soft Torque zajišťuje plynulý chod motoru. Pomocí dálkového reseter můžete odstranit poruchy rychle a jednoduše na dálku. Celosvětové schválení (např. IEC a UL/CSA) i pro aplikace s nebezpečím výbuchu (ATEX příp. IMO MSC.1/předpis HSC 1994
Basic Performance Soft startér 3RW50 je určen pro sítě do 600 v s rozsahem výkonu až 315 kW s napětím 24 v nebo 110-250 v a neustále se šroubovacím a pružinovým připojením. Pro analogový výstup a ochranu termistoru jsou k dispozici různé druhy přístrojů.
Volitelné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. K zabudování do dvířek skříňového rozvaděče jsou k dispozici různé HMI moduly.
Softstartér 3RW50 řeší osvědčenou řadu 3RW40 (konstrukční velikost S6 až S12).
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.
