Name: Siemens 3RW5075-2TB04 3RW50752TB04 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V
Brand: Siemens
SKU: 2864229
Availability: BackOrder

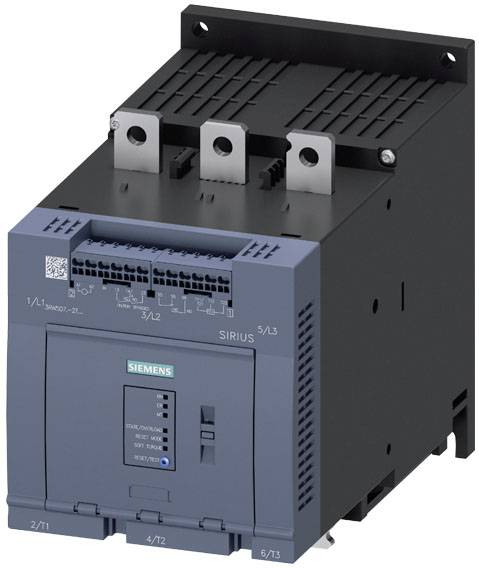

Výkonový přístroj od Siemens ze série SIRIUS, černý kryt s modrými prvky a několika vstupy nahoře.

Několik otevřených rozvodných skříní se složitým elektrickým zapojením a namontovanými spínacími zařízeními v technické místnosti.

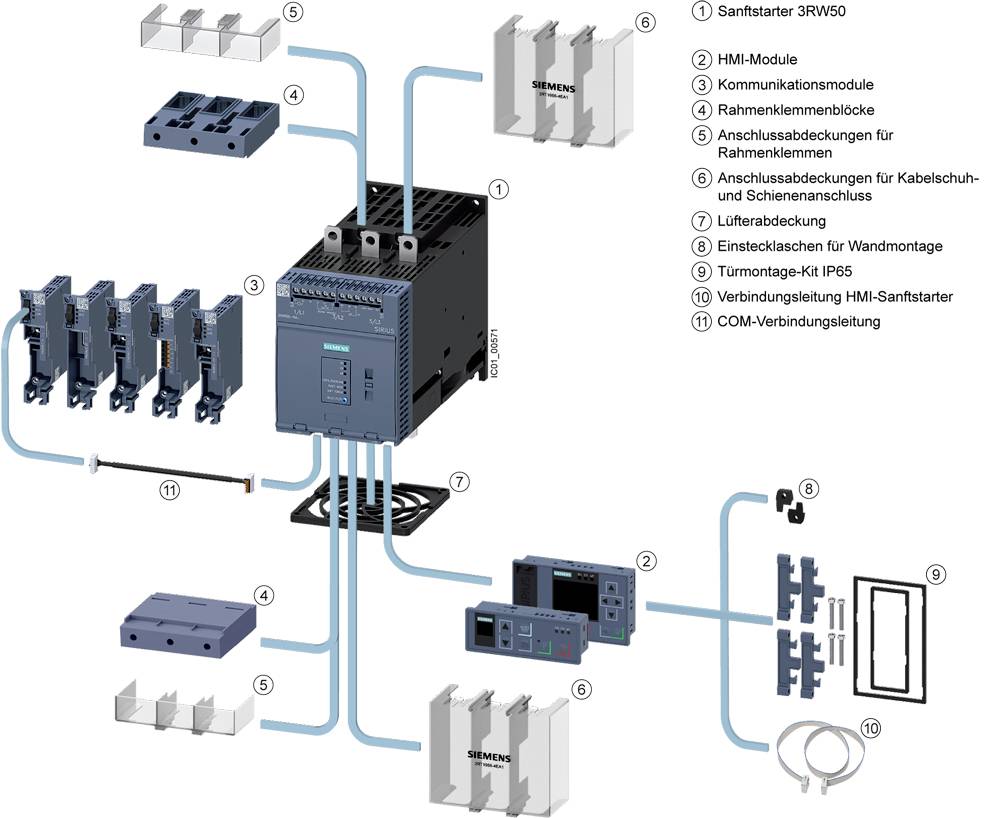

Diagram instalace měkkého startu 3RW50 s popisky komponent: HMI moduly, komunikační moduly a další. Zvýrazněné připojovací vodiče.

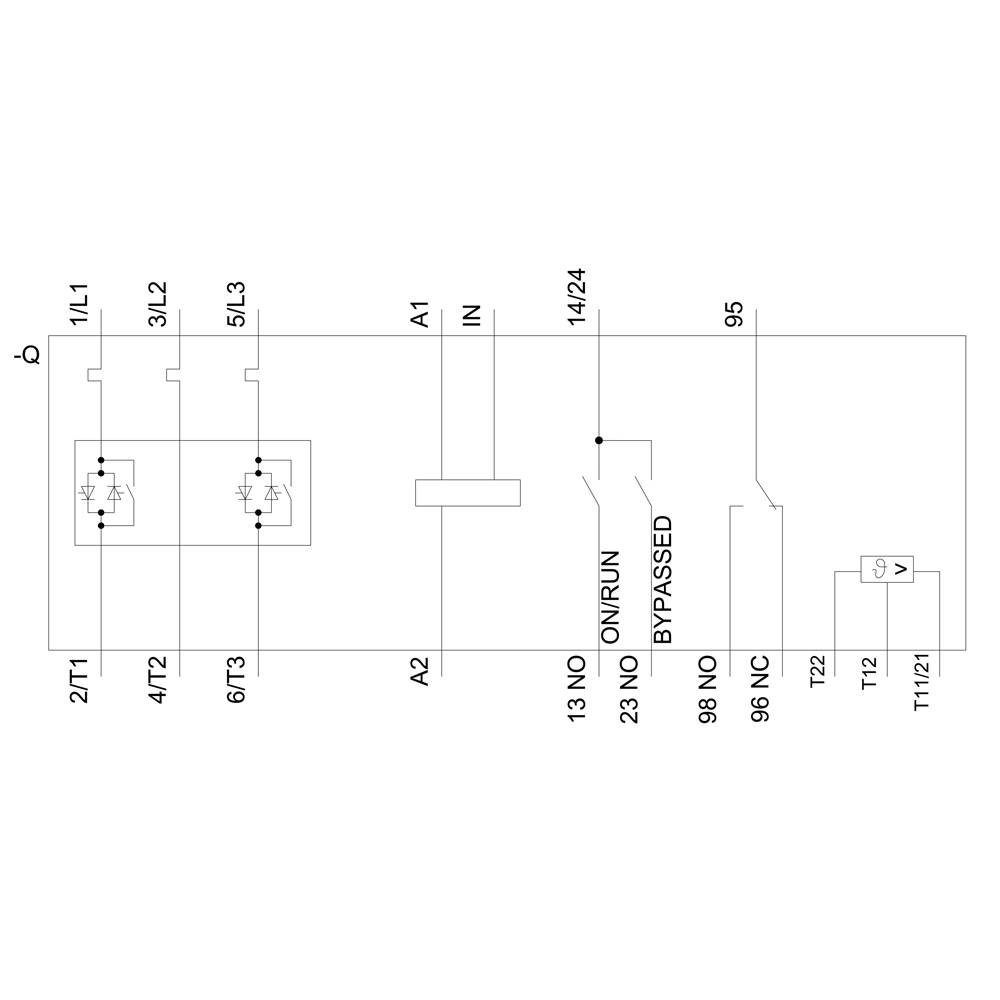

Schéma elektrického obvodu s transformátorem, třemi přepínači a několika svorkami. Vstupní a výstupní svorky jsou označeny.

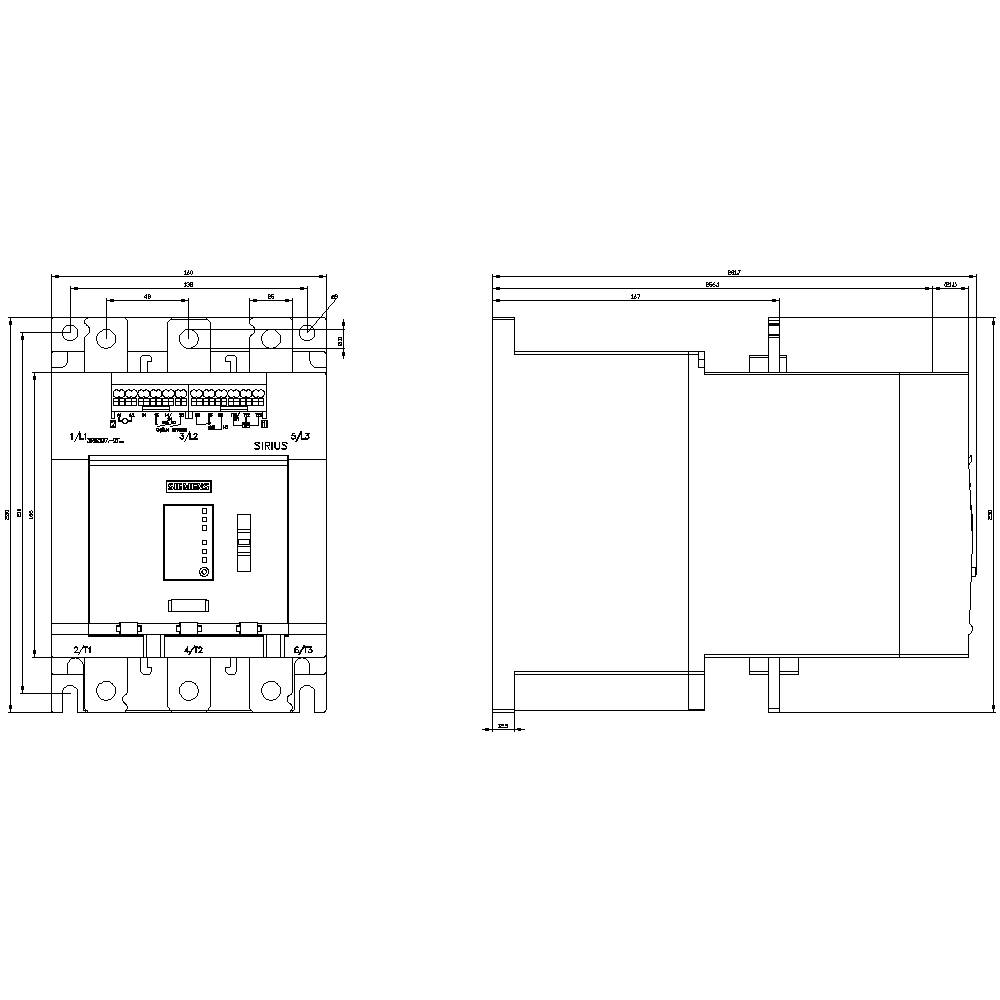

Technický výkres elektrického stykače s podrobnými rozměry a připojovacími body z pohledu zepředu a z boku.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 29. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (89 849,00 Kč / kus)

89 849,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet digitálních vstupů: 1
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Způsob uchycení: šroubové
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Ochrana: IP00
Provedení digitálních výstupů: 2 spínací kontakty (NO) / 1 přepínací kontakt (co)
Velikost měkkého startu: S12

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 370 A

Výkon motoru při 230 V: 110 kW

Výkon motoru při 400 V: 200 kW

Jmenovité napětí: 200 V
480 V

Provedení: VARIANTA VÝROBKU: AC/DC 24 V.

Číslo výrobce: 3RW50752TB04

Jmenovitý proud: 370 A

Jmenovitý proud - filtr: 370 A

Typ: 3RW5075-2TB04

Výkon motoru při 230 V/ 400 V: 200 kW

Doba doběhu: 20 s

Rozm.: (š x v x h) 160 x 230 x 282 mm

Připojení: pružinová svorka

Šířka: 160 mm

V: 230 mm

Hloubka: 282 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Výkon motoru při 230 V

Výkon motoru při 400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2864143

Doručení: Po 2. 11.

3 Set(y)Conrad Electronic

200 V

25 A

5.5 kW

11 kW

Min.: 1

Násobky: 1

10 155,00 Kč^*

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2864144

Doručení: Po 2. 11.

1 Set(y)Conrad Electronic

200 V

38 A

11 kW

18.5 kW

Min.: 1

Násobky: 1

19 555,00 Kč^*

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864145

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864146

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2AB14 3RW50552AB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864147

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864148

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864149

Doručení: Pá 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864150

Doručení: Pá 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864151

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

55 345,00 Kč^*

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864152

Doručení: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

60 919,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2864229 Siemens 3RW5075-2TB04 3RW50752TB04 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864229 Siemens 3RW5075-2TB04 3RW50752TB04 soft startér Výkon motoru při 400 V 200 kW Výkon motoru při 230 V 110 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 370 a, 24 v AC/DC, pružinový vstup termistoru SIRIUS 3RW50 Basic Performance pro snadné použití při jemných instalacích a výběhu třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Inovativní funkce Soft Torque zajišťuje plynulý chod motoru. Pomocí dálkového reseter můžete odstranit poruchy rychle a jednoduše na dálku. Celosvětové schválení (např. IEC a UL/CSA) i pro aplikace s nebezpečím výbuchu (ATEX příp. IMO MSC.1/předpis HSC 1994
Basic Performance Soft startér 3RW50 je určen pro sítě do 600 v s rozsahem výkonu až 315 kW s napětím 24 v nebo 110-250 v a neustále se šroubovacím a pružinovým připojením. Pro analogový výstup a ochranu termistoru jsou k dispozici různé druhy přístrojů.
Volitelné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. K zabudování do dvířek skříňového rozvaděče jsou k dispozici různé HMI moduly.
Softstartér 3RW50 řeší osvědčenou řadu 3RW40 (konstrukční velikost S6 až S12).
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.
