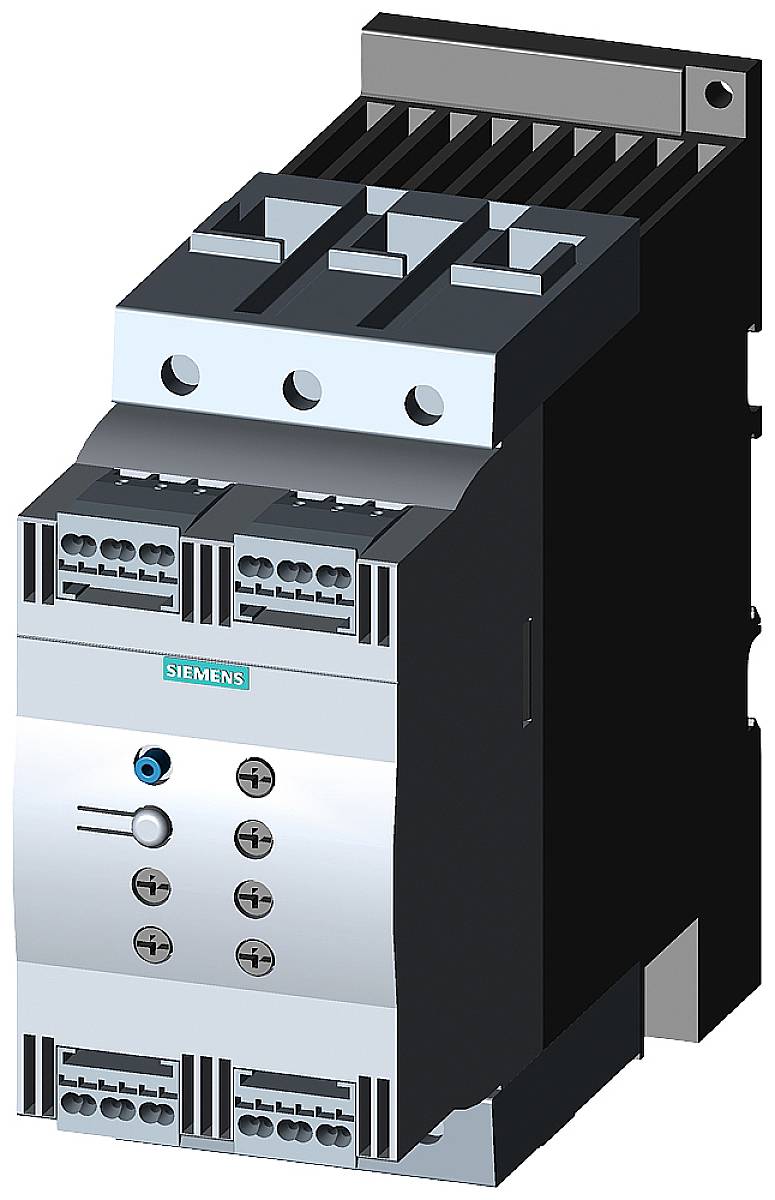

Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motoru při 400 V 55 kW 480 V Jmenovitý proud 106 A

Stykač Siemens, černý kryt s modrou ovládací páčkou a svorkami, používaný v elektrických rozváděčích pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená síťová rozvodná skříň ukazuje různé elektronické komponenty a kabeláž určené pro distribuci elektrické energie a datových signálů.

Výkres rozloženého pohledu na měkký rozběh 3RV40 s očíslovanými komponenty: připojovací sestava, kryty svorek, napájecí svorka, ventilátor.

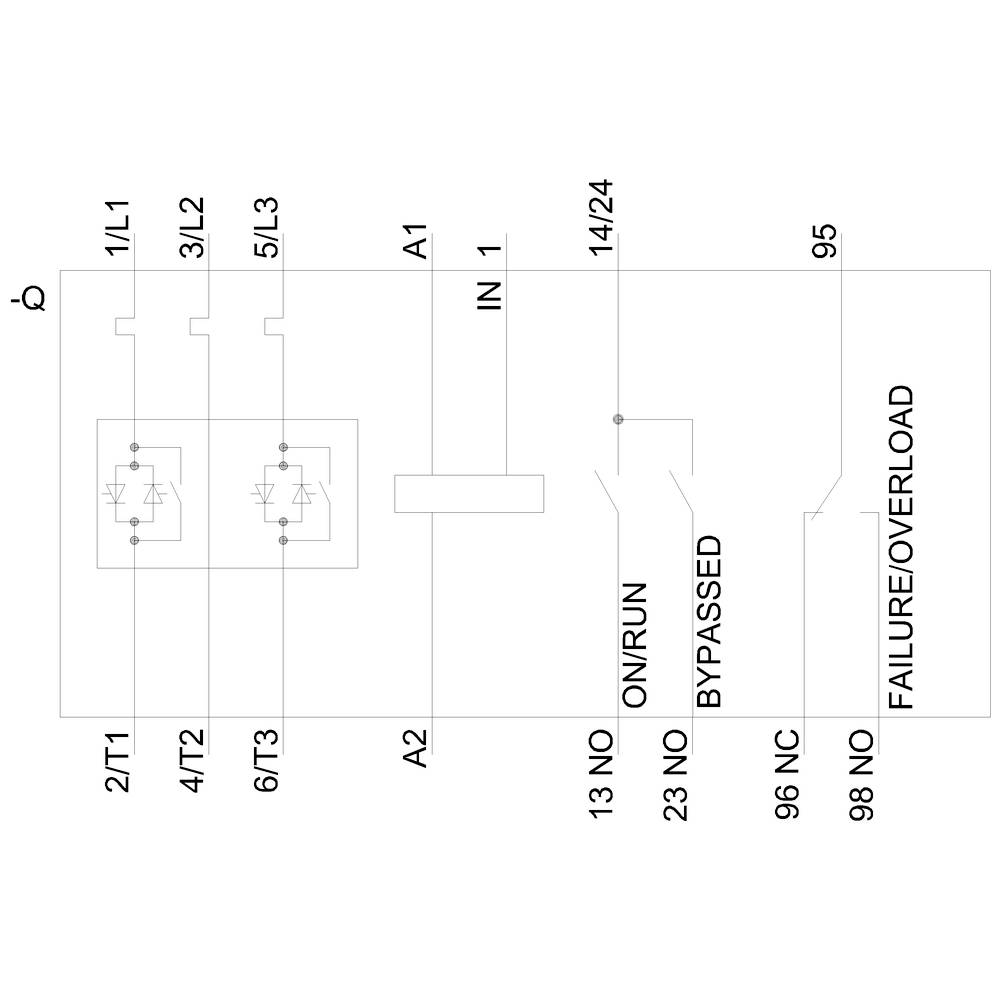

Schéma zapojení ukazuje elektrické vodiče a kontakty obvodu s označeními pro ZAPNUTO/BĚŽÍ, VYŘAZENO a PORUCHA/PŘETÍŽENÍ.

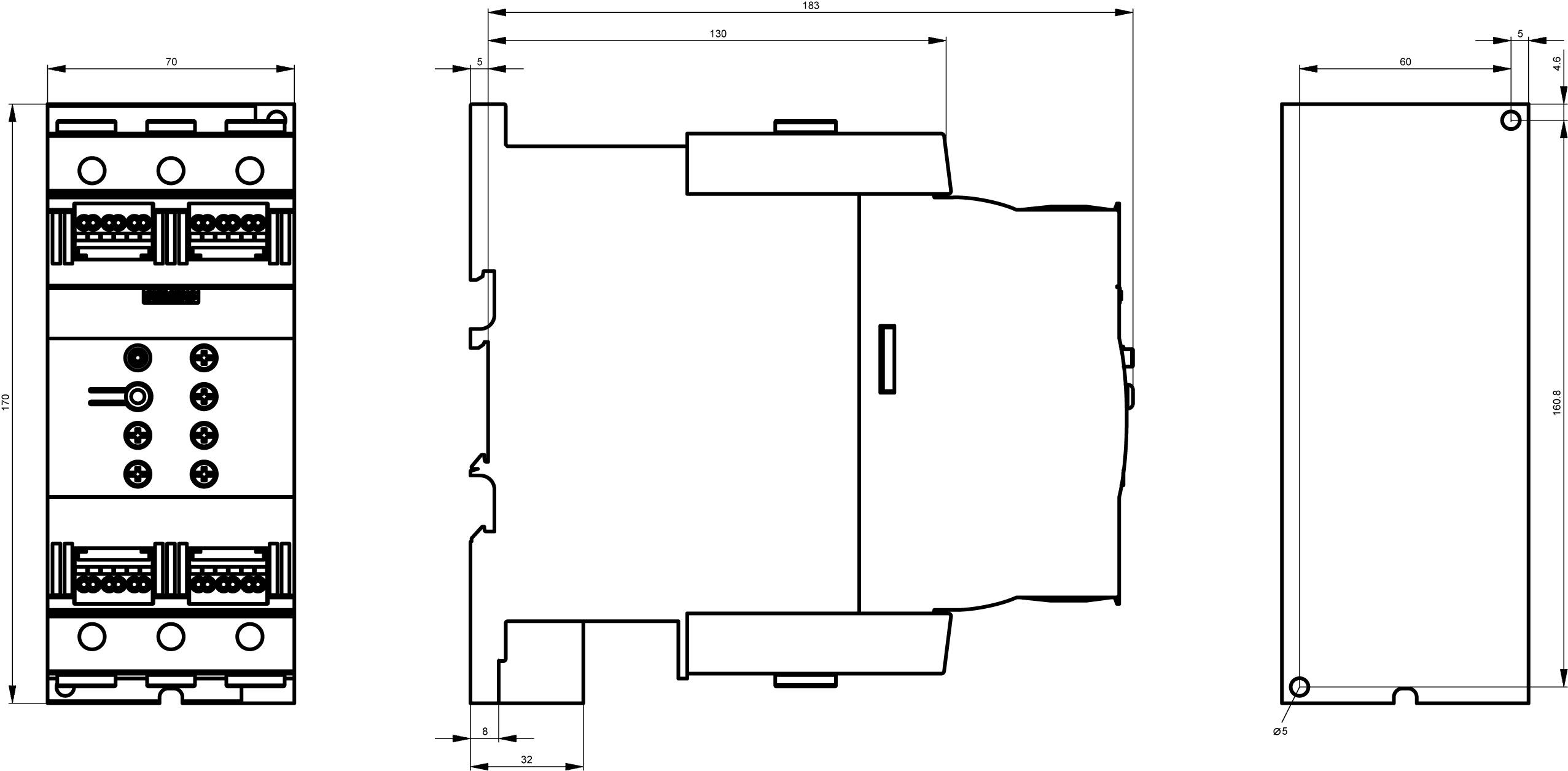

Technický výkres elektrického spínače s rozměry ve třech pohledech: pohled zepředu, boční pohled a pohled shora.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (32 632,23 Kč / kus)

32 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochrana: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S3
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 106 A

Výkon motoru při 400 V: 55 kW

Jmenovité napětí: 480 V

Provedení: Šroubový spoj

Číslo výrobce: 3RW40472BB14

Jmenovitý proud: 106 A

Jmenovitý proud - filtr: 106 A

Typ: 3RW4047-2BB14

Výkon motoru při 230 V/ 400 V: 55 kW

Rozm.: (š x v x h) 70 x 170 x 190 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 70 mm

V: 170 mm

Hloubka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1747681 Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motoru při 400 V 55 kW 480 V Jmenovitý proud 106 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747681 Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motoru při 400 V 55 kW 480 V Jmenovitý proud 106 A

Popis

Softstartér SIRIUS S3 106 A, 55 kW / 400 V, 40 °C AC 200-480 V AC/DC 110-230 V pružinové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
