Siemens 3RW4047-2BB05 3RW40472BB05 soft startér Výkon motoru při 400 V 55 kW 600 V Jmenovitý proud 106 A

Elektrický stykač Siemens, model Sirius 3TF54, určený pro průmyslové aplikace, s připojovacími svorkami nahoře a dole.

Ilustrační obrázek

Otevřená rozváděcí skříň ukazuje různé elektronické komponenty a kabeláž používané pro ovládání zařízení.

'Výkres rozloženého pohledu na soft starter 3RW40 s očíslovanými komponenty: hlavní přístroj, propojovací díly, svorky, kryt připojení a ventilátor.'

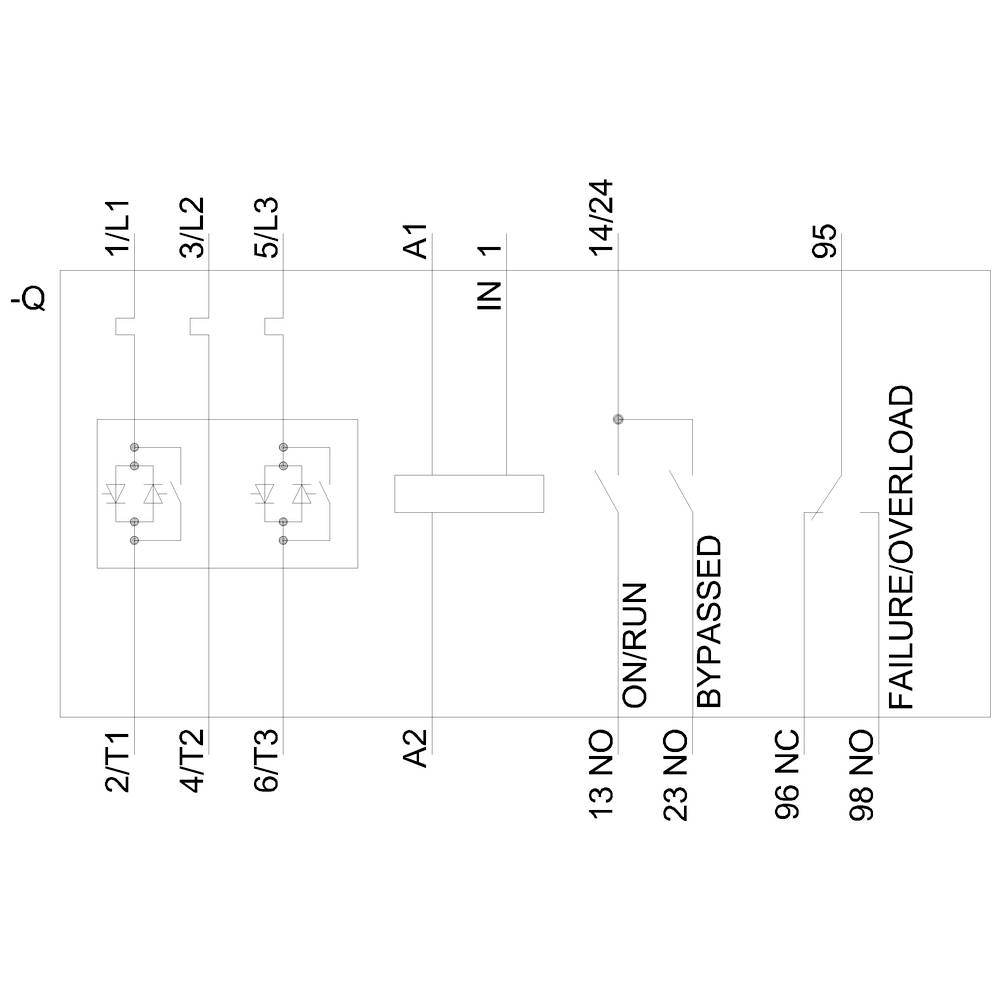

Schéma elektrického systému s připojením IN 1 a PORUCHA/PŘETÍŽENÍ, zobrazuje kontakty 13 NO, 23 NO, 96 NC, 98 NC.

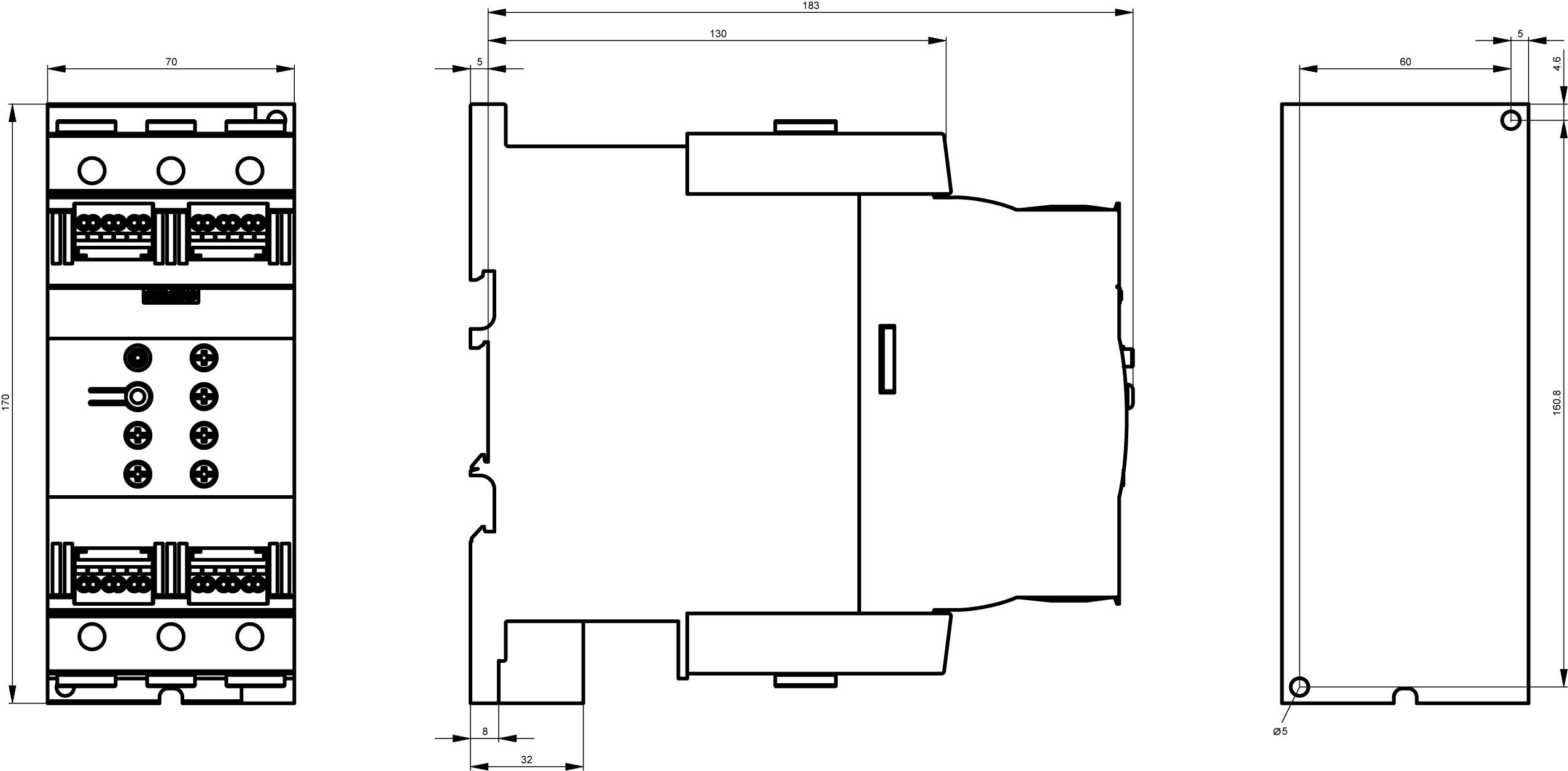

Technický výkres elektrického spínače s předním, bočním a horním pohledem. Zobrazuje rozměry a upevňovací body.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (37 070,25 Kč / kus)

37 070,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Krytí: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S3
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400-600 V/AC

Kategorie produktu: soft startér

Připojovací proud: 106 A

Výkon motoru při 400 V: 55 kW

Jmenovité napětí: 600 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW40472BB05

Jmenovitý proud: 106 A

Jmenovitý proud - filtr: 106 A

Typ: 3RW4047-2BB05

Výkon motoru při 230 V/ 400 V: 55 kW

Rozm.: (š x v x h) 70 x 170 x 190 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 70 mm

V: 170 mm

Hloubka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 55 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1747680 Siemens 3RW4047-2BB05 3RW40472BB05 soft startér Výkon motoru při 400 V 55 kW 600 V Jmenovitý proud 106 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747680 Siemens 3RW4047-2BB05 3RW40472BB05 soft startér Výkon motoru při 400 V 55 kW 600 V Jmenovitý proud 106 A

Popis

Softstartér SIRIUS S3 106 A, 75 kW / 500 V, 40 °C AC 400-600 V AC/DC 24 V pružinové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
