Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motoru při 400 V 37 kW 600 V Jmenovitý proud 72 A

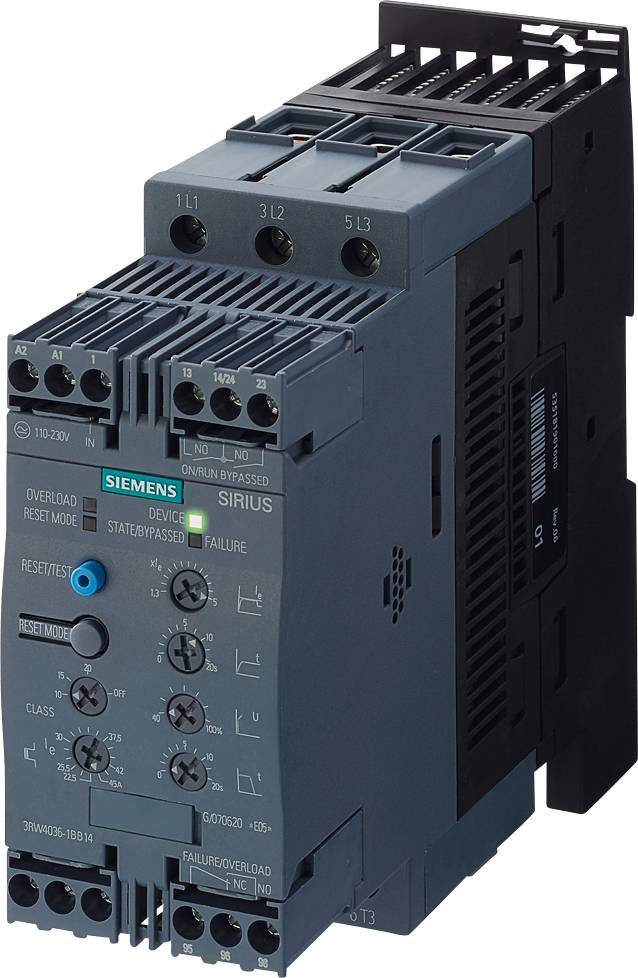

'Zařízení Siemens Sirius, pohled zepředu. Zobrazuje tlačítka a ovládací panely používané pro řízení a konfiguraci.'

Otevřený rozvaděč s několika řadami elektronických komponentů a kabelů, uspořádaný a barevně označený.

Výkres rozloženého pohledu softstartéru 3RV40 s očíslovanými komponenty: připojovací díly, kryty, napájecí svorky a ventilátor.

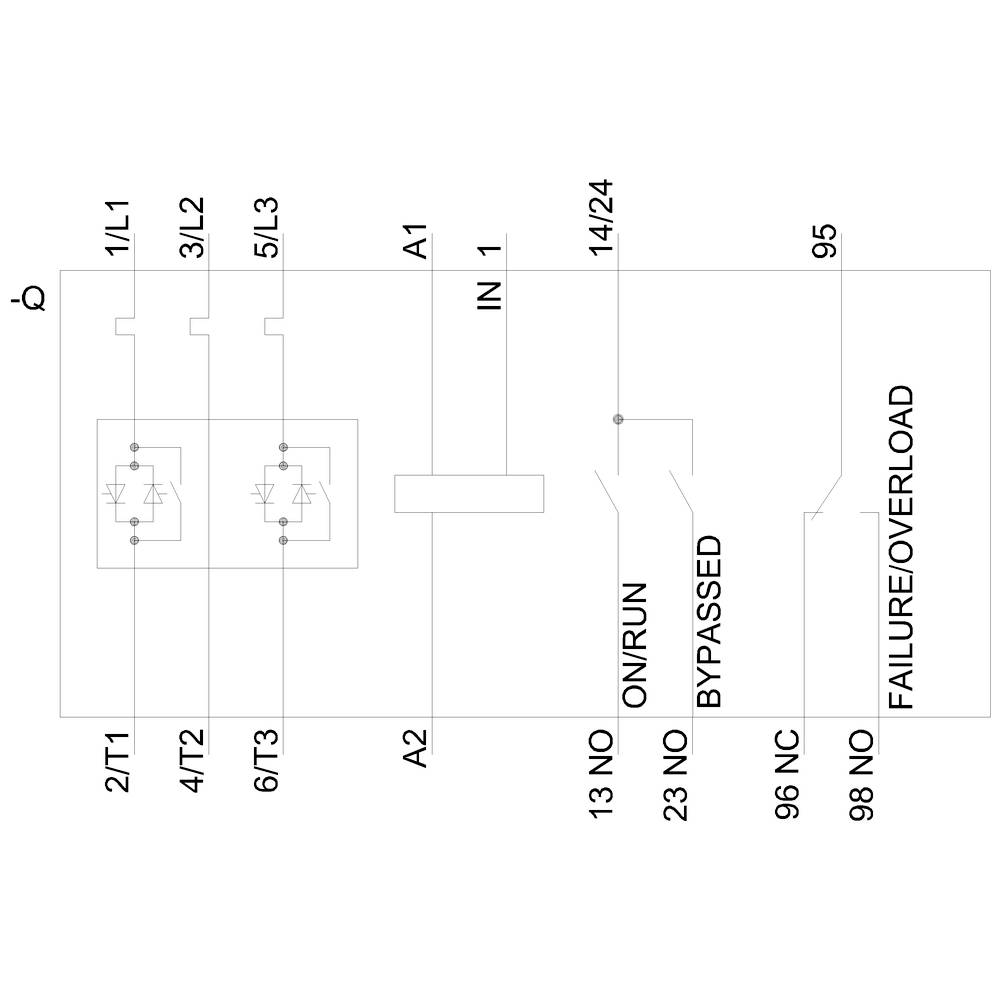

Schéma elektromotoru s popiskami: 2T1, 4T2, 6T3, IN 1, PORUCHA/PŘETÍŽENÍ. Zobrazuje elektrické obvody a připojovací body.

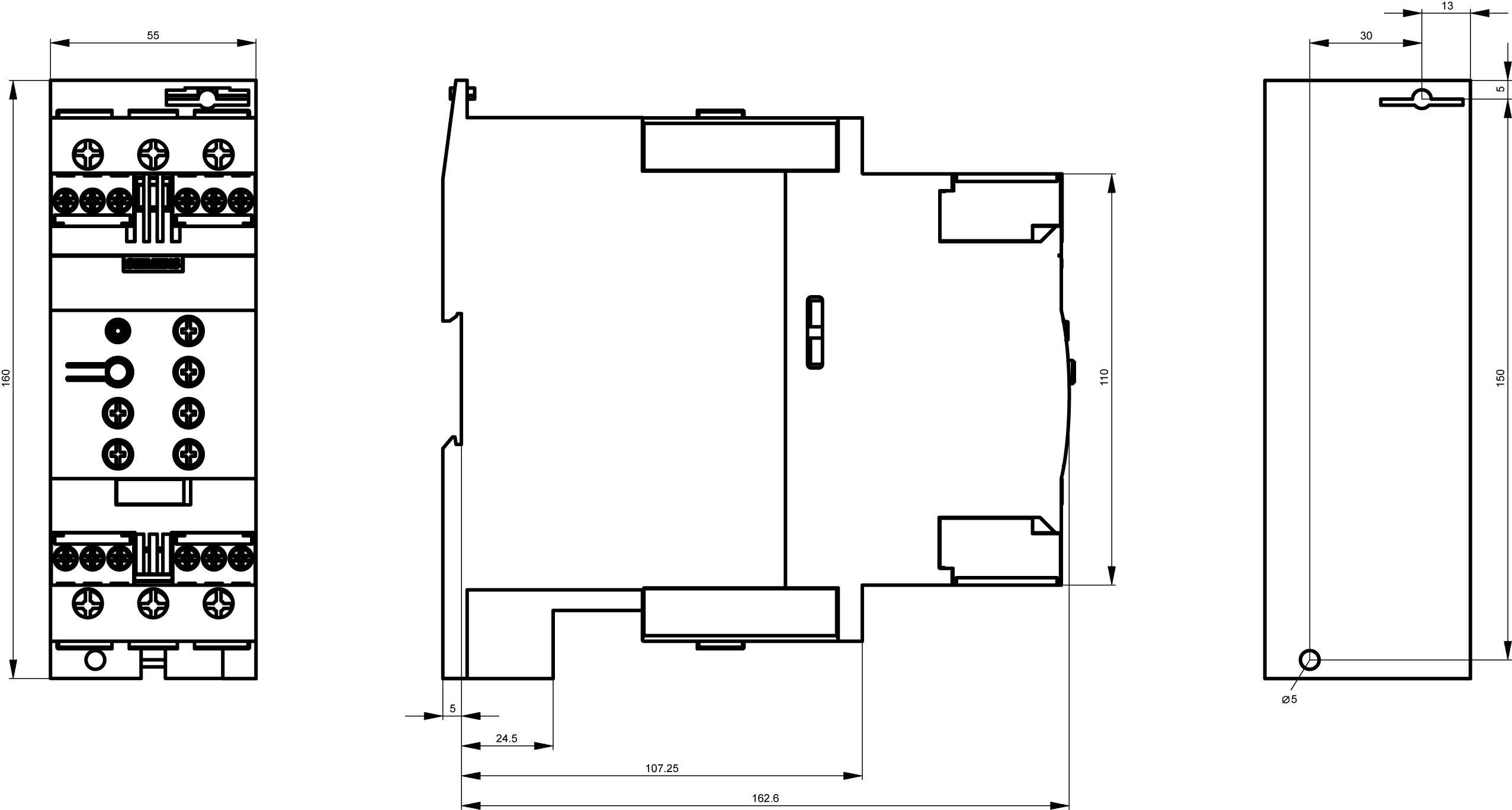

Technický výkres elektronického zařízení s předním, bočním a horním pohledem. Rozměry a připojení jsou popsány.

1/5

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (30 285,12 Kč / kus)

30 285,12 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochrana: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S2
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 72 A

Výkon motoru při 400 V: 37 kW

Jmenovité napětí: 600 V

Provedení: Šroubový spoj

Číslo výrobce: 3RW40381BB15

Jmenovitý proud: 72 A

Jmenovitý proud - filtr: 72 A

Typ: 3RW4038-1BB15

Výkon motoru při 230 V/ 400 V: 37 kW

Rozm.: (š x v x h) 55 x 160 x 170 mm

Připojení: šroubová svorka

Šířka: 55 mm

V: 160 mm

Hloubka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP00

: Other

: 72 A

: 37 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motoru při 400 V 37 kW 600 V Jmenovitý proud 72 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motoru při 400 V 37 kW 600 V Jmenovitý proud 72 A

Popis

Softstartér SIRIUS S2 72 A, 45 kW / 500 V, 40 °C AC 400-600 V AC/DC 110-230 V šroubové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
