Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A

Třípólový stykač Siemens, typicky používaný pro spínání elektrických motorů nebo jiných průmyslových zátěží.

Ilustrační obrázek

Otevřená rozvodná skříň zobrazuje různé elektrické komponenty a kabeláž, uspořádané do svislých řad.

Výkres rozloženého pohledu na měkký rozběh se značenými komponenty: připojovací sada, kryty svorek, napájecí svorka, ventilátor.

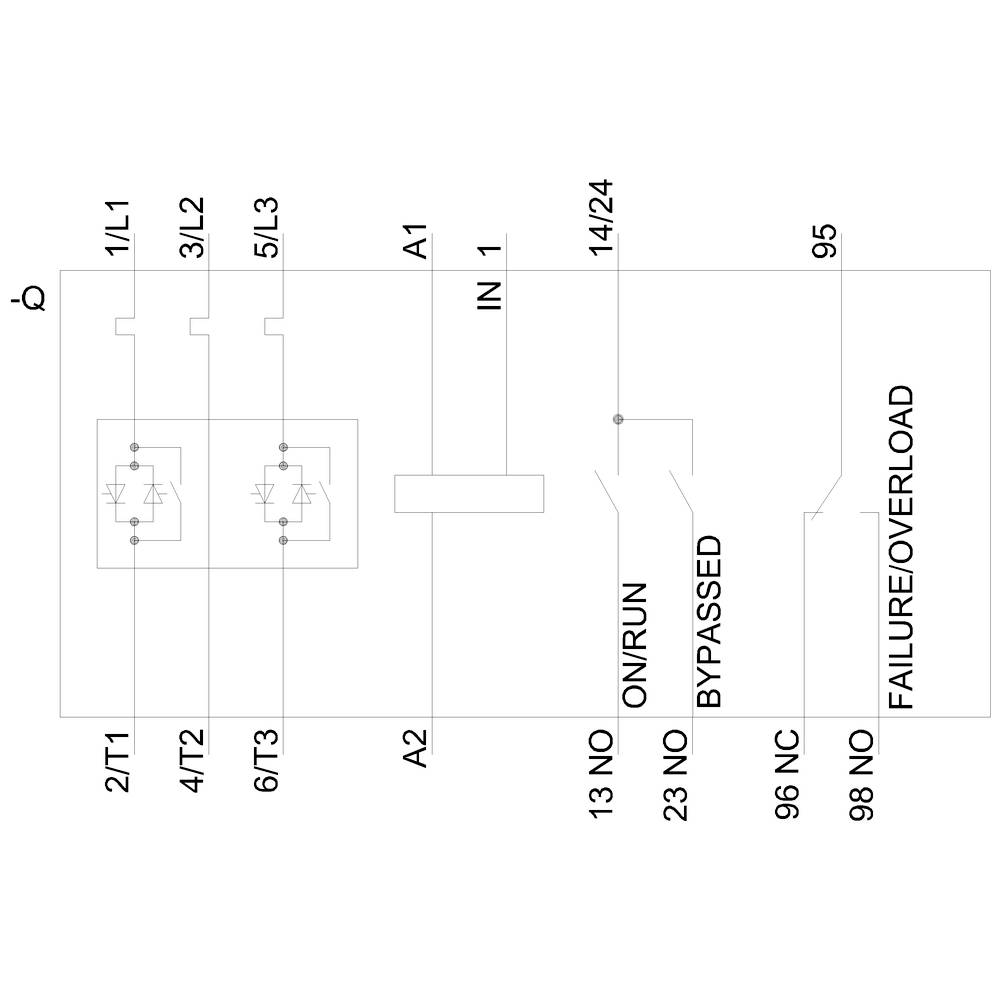

Schéma elektrického řídicího obvodu se vstupy, výstupy a popiskami jako 'ZAP/CHOD', 'OBEJITÍ', 'PORUCHA/PŘETÍŽENÍ'

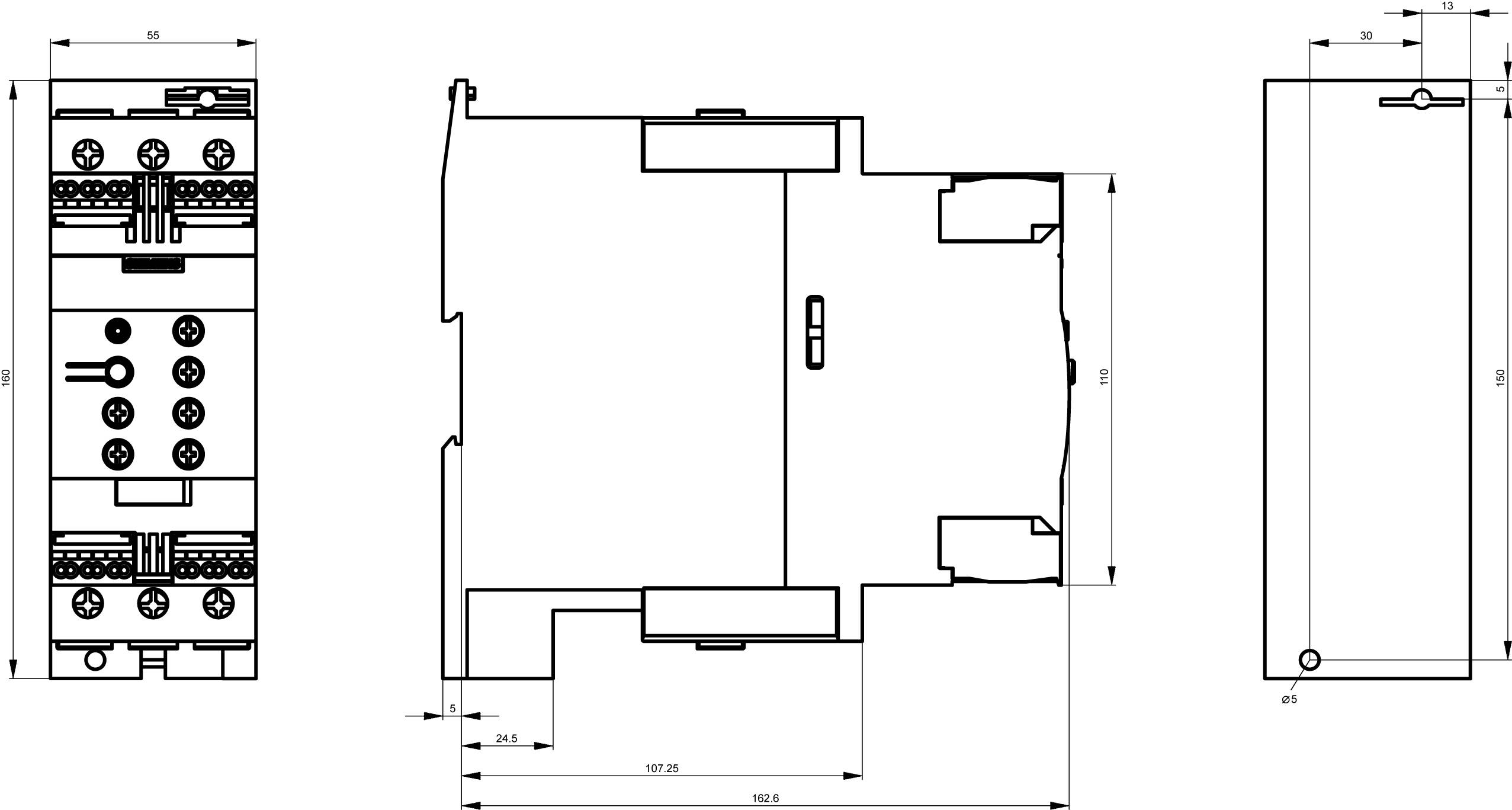

Technický výkres elektrické součástky, včetně pohledu zepředu a z boku s rozměrovými údaji.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (19 214,05 Kč / kus)

19 214,05 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Krytí: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S2
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 45 A

Výkon motoru při 400 V: 22 kW

Jmenovité napětí: 480 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW40362BB14

Jmenovitý proud: 45 A

Jmenovitý proud - filtr: 45 A

Typ: 3RW4036-2BB14

Výkon motoru při 230 V/ 400 V: 22 kW

Rozm.: (š x v x h) 55 x 160 x 170 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 55 mm

V: 160 mm

Hloubka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1705015 Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1705015 Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A

Popis

Softstartér SIRIUS S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V AC/DC 110-230 V pružinové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
