Siemens 3RW4036-1TB05 3RW40361TB05 soft startér Výkon motoru při 400 V 22 kW 600 V Jmenovitý proud 45 A

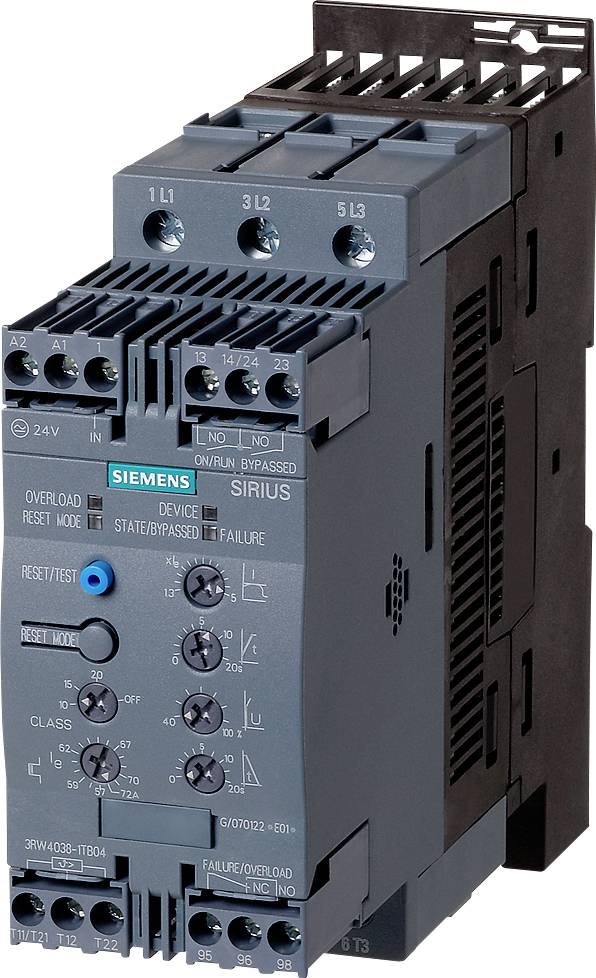

Elektrické stykač Siemens série Sirius, modrý a šedý, s několika přípojkami a ovládacími prvky na přední straně.

Otevřená rozvaděčová skříň ukazuje uspořádání elektrických komponent a kabelů určených pro řízení a distribuci elektrické energie.

'Sanftstarter 3RW40' ukazuje připojení, kryty připojení a napájecí svorku. Komponenty a pozice konektorů jsou označeny.

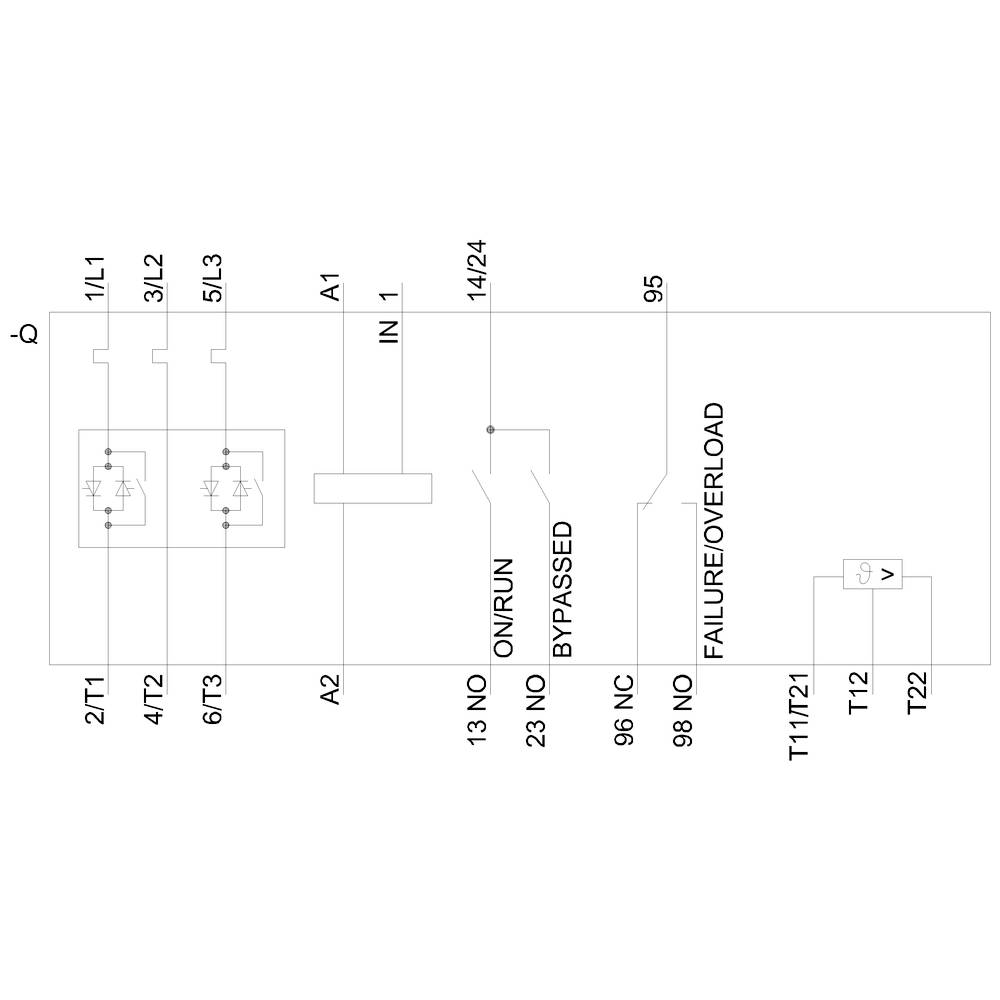

Schéma zapojení zobrazuje polohy spínačů s popiskami jako 'ZAPNUTO/CHOD', 'OBEJITÍ' a 'PORUCHA/PŘETÍŽENÍ', znázorňuje elektrické spoje a kontakty relé.

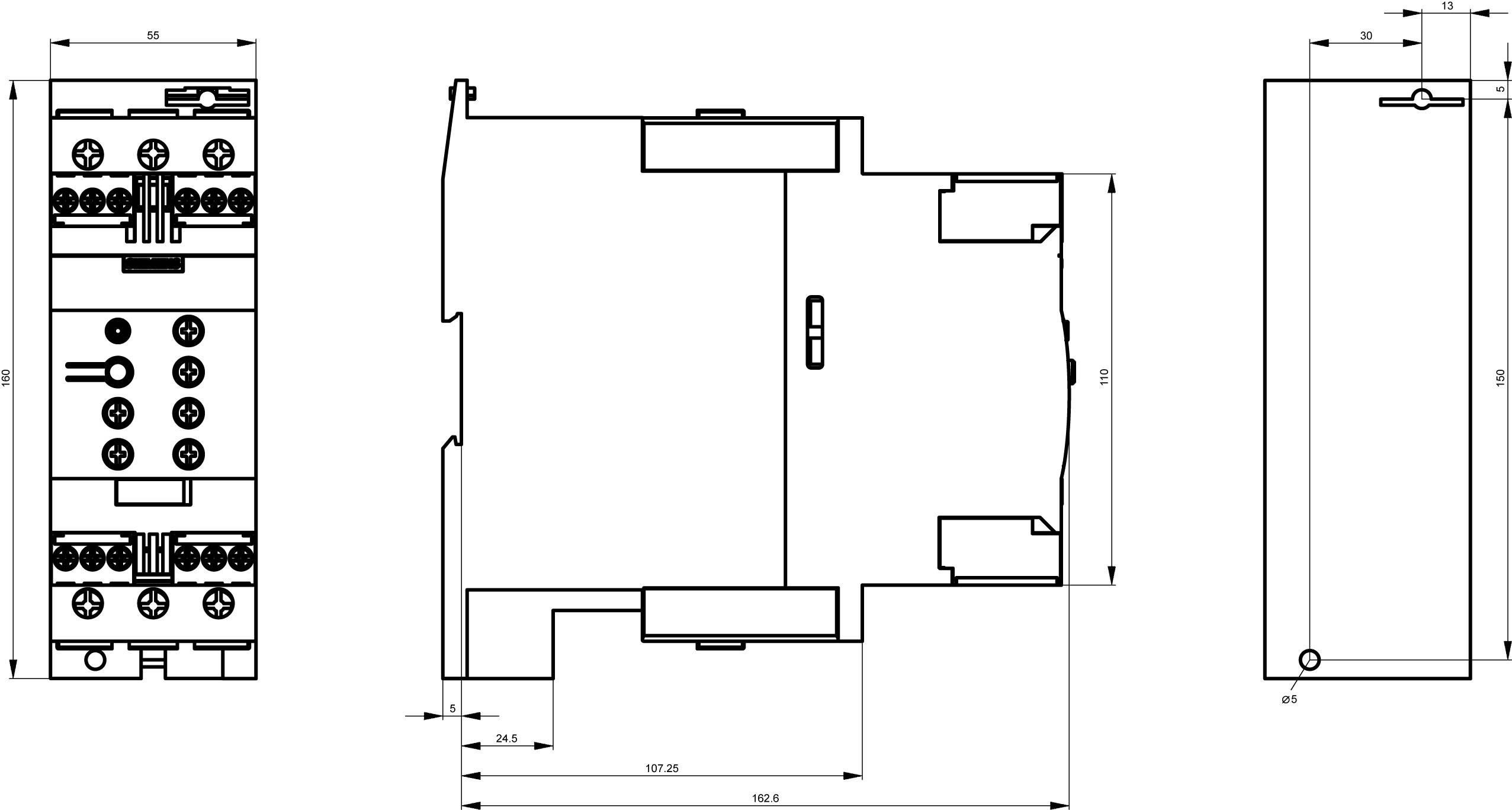

Technický výkres zařízení s trojitým pohledem: čelní, boční a horní pohled, znázorňující rozměry a detaily připojení.

1/5

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (25 012,40 Kč / kus)

25 012,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Krytí: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S2
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 45 A

Výkon motoru při 400 V: 22 kW

Jmenovité napětí: 600 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW40361TB05

Jmenovitý proud: 45 A

Jmenovitý proud - filtr: 45 A

Typ: 3RW4036-1TB05

Výkon motoru při 230 V/ 400 V: 22 kW

Rozm.: (š x v x h) 55 x 160 x 170 mm

Připojení: šroubová svorka

Šířka: 55 mm

V: 160 mm

Hloubka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 22 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1751097 Siemens 3RW4036-1TB05 3RW40361TB05 soft startér Výkon motoru při 400 V 22 kW 600 V Jmenovitý proud 45 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751097 Siemens 3RW4036-1TB05 3RW40361TB05 soft startér Výkon motoru při 400 V 22 kW 600 V Jmenovitý proud 45 A

Popis

Softstartér SIRIUS S2 45 A, 30 kW / 500 V, 40 °C AC 400-600 V AC/DC 24 V šroubové svorky Termistorové ochranné soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
