Siemens 3RW4028-1BB15 3RW40281BB15 soft startér Výkon motoru při 400 V 18.5 kW 600 V Jmenovitý proud 38 A

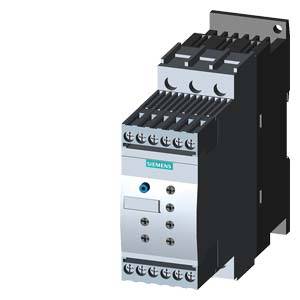

Třífázový průmyslový výkonový vypínač Siemens IEC určený pro průmyslové použití. Slouží k ochraně elektrických systémů před přetížením.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektrickými komponenty, vodiči a přípojkami. Zobrazuje vnitřní elektrické zapojení.

Soft starter 3RW40 s komponenty: krytka svorkovnice, připojovací svorka, ventilátor. Znázornění montáže s kabelovým propojením.

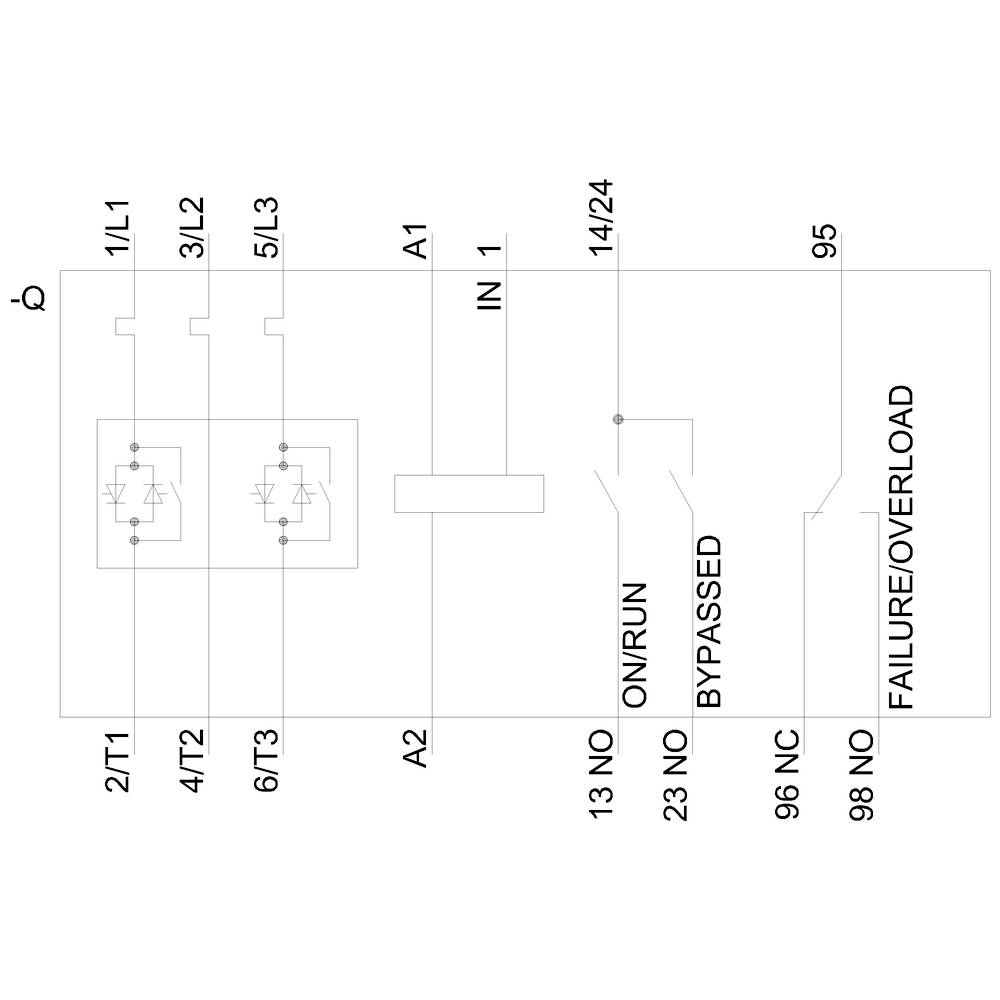

Schéma zapojení: Grafické znázornění elektrického obvodu s přípojkami a kontakty, označené pro různé fáze a funkce.

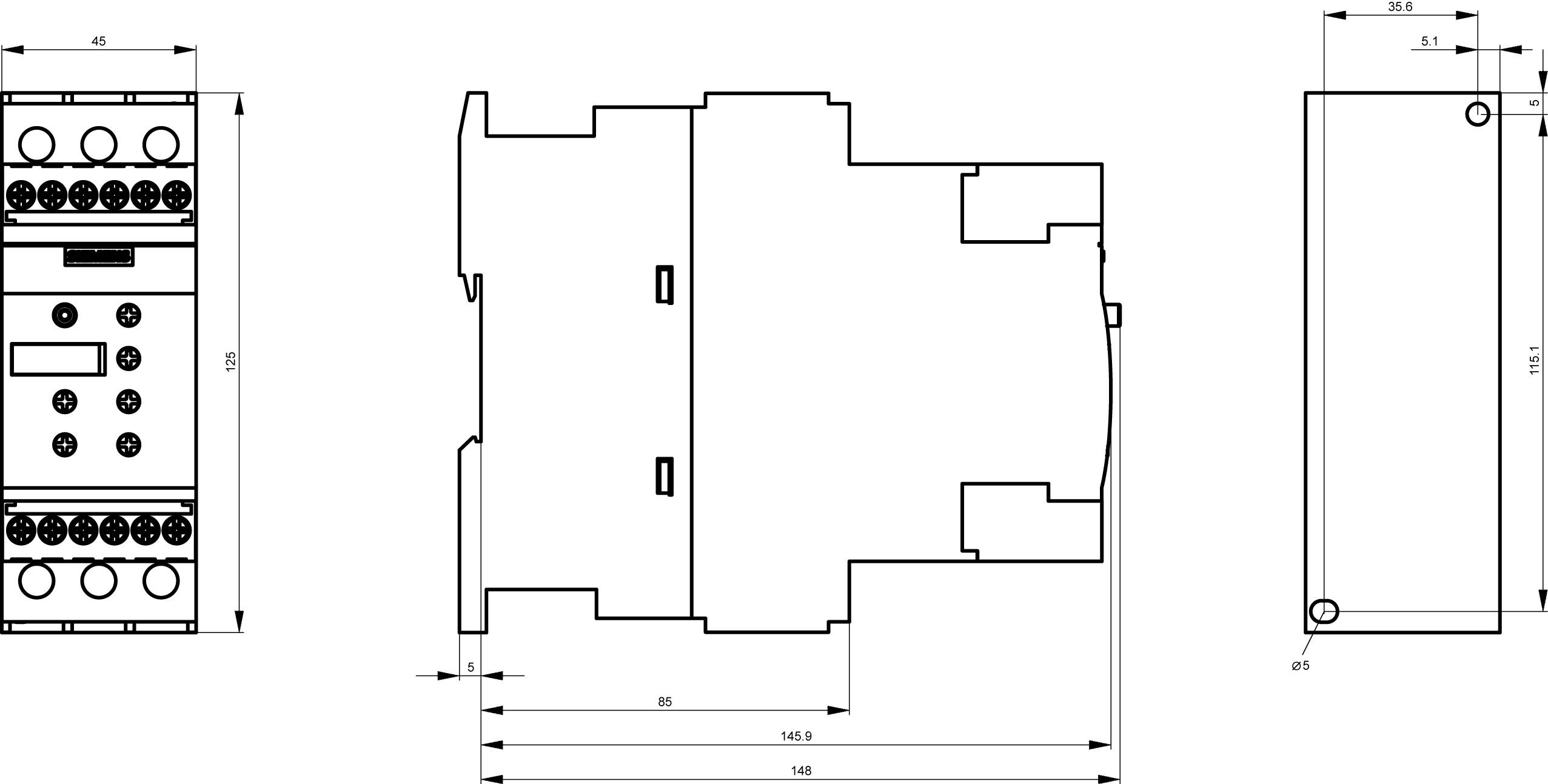

Technický výkres elektrického relé se třemi pohledy: čelní, boční a horní pohled. Rozměry a připojení jsou detailně znázorněny.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (18 433,88 Kč / kus)

18 433,88 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S0
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 38 A

Výkon motoru při 400 V: 18.5 kW

Jmenovité napětí: 600 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW40281BB15

Jmenovitý proud: 38 A

Jmenovitý proud - filtr: 38 A

Typ: 3RW4028-1BB15

Výkon motoru při 230 V/ 400 V: 18.5 kW

Rozm.: (š x v x h) 45 x 125 x 155 mm

Připojení: šroubová svorka

Šířka: 45 mm

V: 125 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 38 A

: 18.5 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736303 Siemens 3RW4028-1BB15 3RW40281BB15 soft startér Výkon motoru při 400 V 18.5 kW 600 V Jmenovitý proud 38 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736303 Siemens 3RW4028-1BB15 3RW40281BB15 soft startér Výkon motoru při 400 V 18.5 kW 600 V Jmenovitý proud 38 A

Popis

Softstartér SIRIUS S0 38 A, 22 kW / 500 V, 40 °C AC 400-600 V AC/DC 110-230 V šroubové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
