Siemens 3RW4026-2TB04 3RW40262TB04 soft startér Výkon motoru při 400 V 11 kW 480 V Jmenovitý proud 25 A

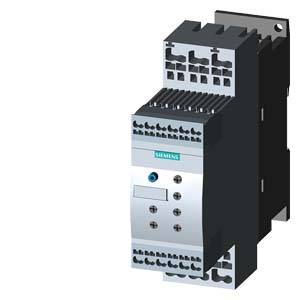

Elektronický stykač od Siemensu zobrazuje zařízení pro řízení elektrických zátěží. Obsahuje vstupní/výstupní svorky a chladicí žebra.

Ilustrační obrázek

Otevřená rozvaděčová skříň s několika panely a kabely zobrazující řídicí komponenty a elektrické spoje.

Pohled na rozložené součásti měkkého spouštěče 3RW40 s očíslovanými díly: propojovací komponenty, kryty svorek, chladič, ventilátor.

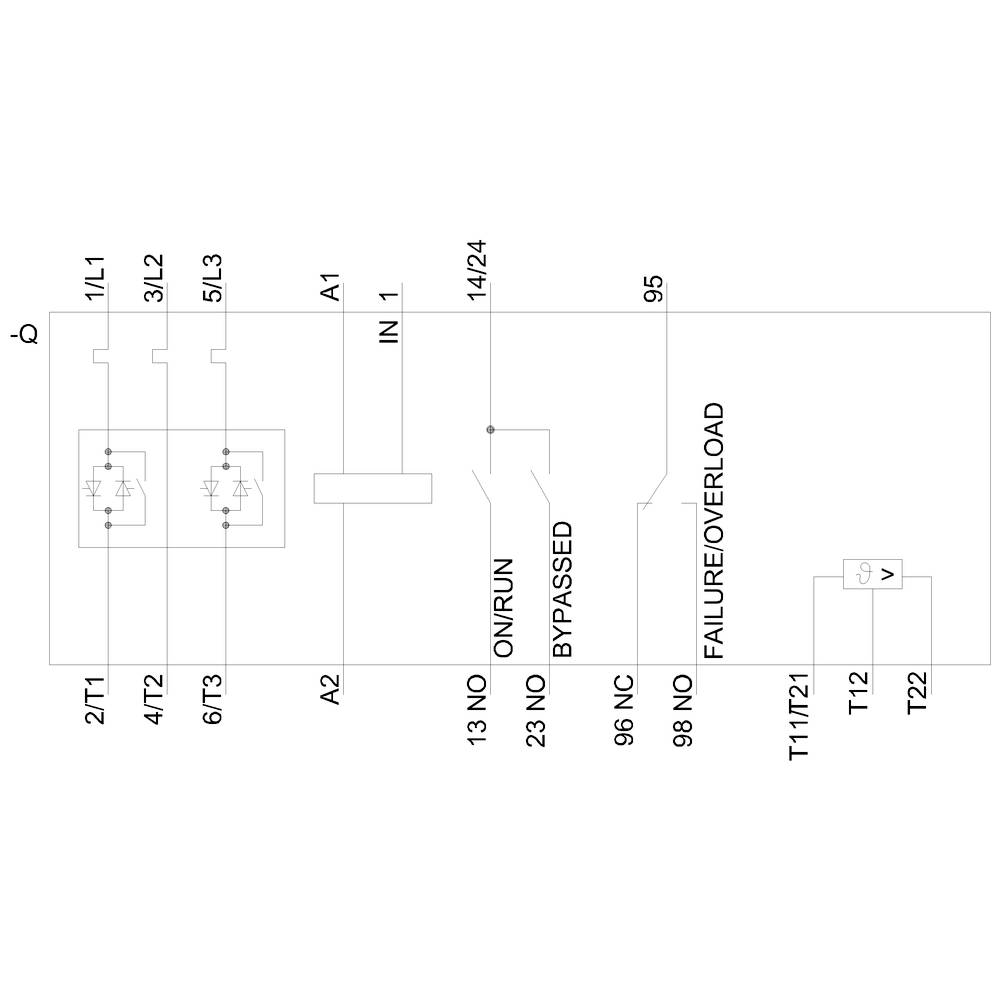

Elektrický schéma zapojení s čísly a textem: ZAP/PROVOZ, OBEJITÍ, PORUCHA/PŘETÍŽENÍ. Zobrazeny propojení mezi komponenty.

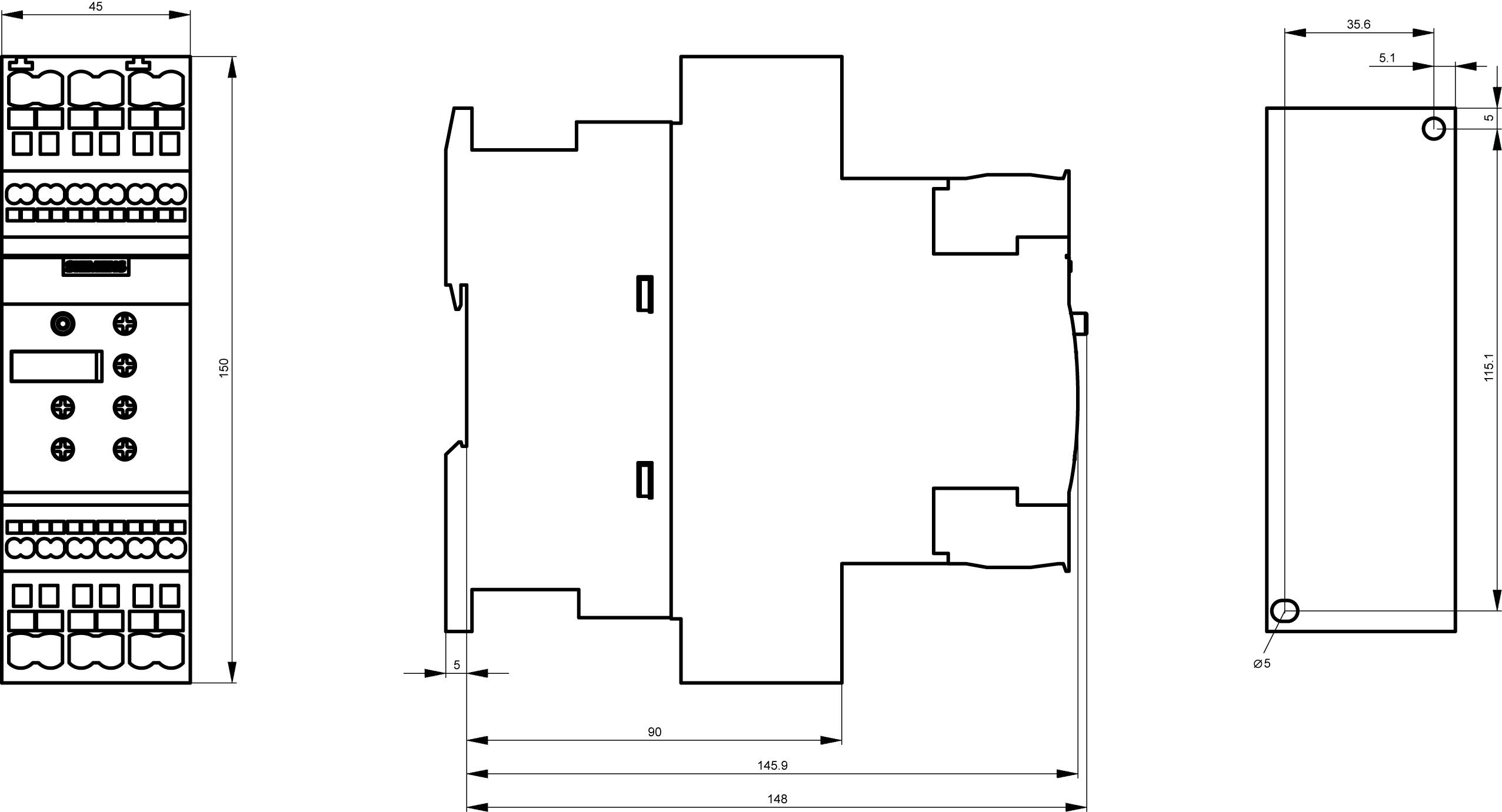

Technický výkres elektronické součástky s čelním, bočním a pohledem z druhé strany. Obsahuje přesné rozměry a detaily.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (14 461,98 Kč / kus)

14 461,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochrana: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S0
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 25 A

Výkon motoru při 400 V: 11 kW

Jmenovité napětí: 480 V

Provedení: Pružinová spojka

Číslo výrobce: 3RW40262TB04

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Typ: 3RW4026-2TB04

Výkon motoru při 230 V/ 400 V: 11 kW

Rozm.: (š x v x h) 45 x 150 x 155 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 45 mm

V: 150 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 25 A

: 5.5 kW

: 11 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746715 Siemens 3RW4026-2TB04 3RW40262TB04 soft startér Výkon motoru při 400 V 11 kW 480 V Jmenovitý proud 25 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746715 Siemens 3RW4026-2TB04 3RW40262TB04 soft startér Výkon motoru při 400 V 11 kW 480 V Jmenovitý proud 25 A

Popis

Softstartér SIRIUS S0 25 A, 11 kW/400 V, 40 °C AC 200-480 V AC/DC 24 V pružinové svorky Termistorové ochranné soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
