Name: Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A
Brand: Siemens
SKU: 1746712
Availability: BackOrder

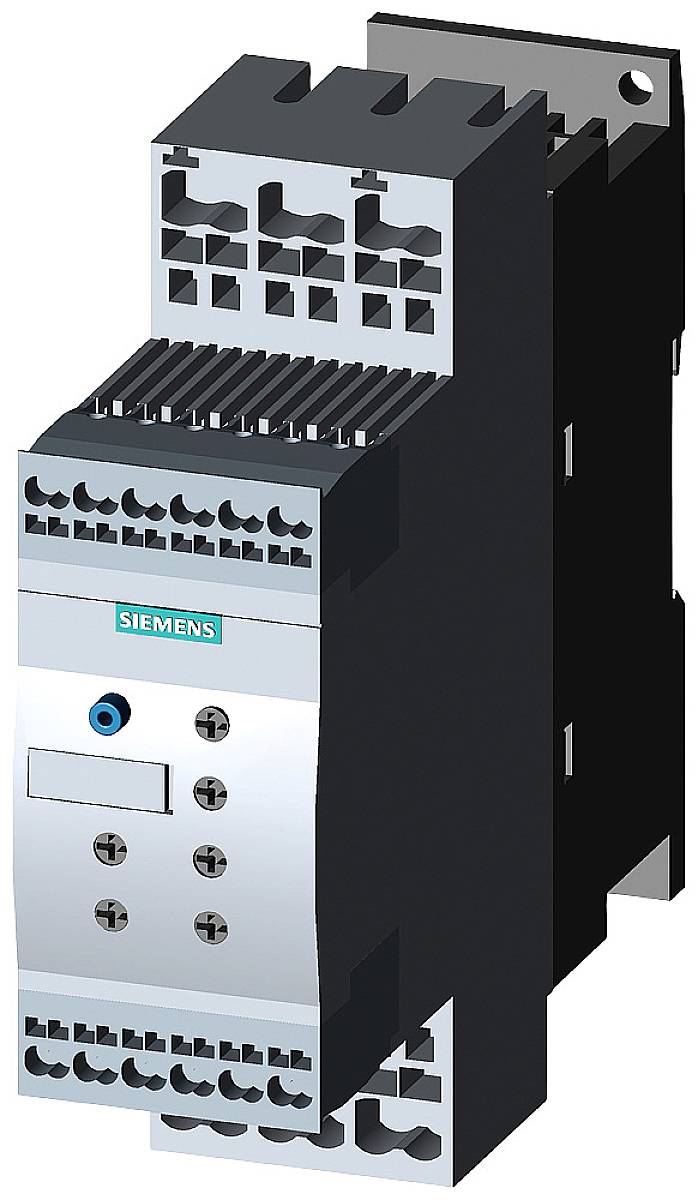

Elektrický stykač od Siemense určený pro řízení elektrických výkonů v rozváděčích. Hlavní charakteristiky: vícepólové připojení.

Otevřená rozvaděčová skříň s různými elektrickými komponenty a vodiči na několika úrovních.

Rozložený pohled na měkký startér 3RW40 s vyznačenými komponenty: připojovací díl, kryt svorek, připojovací části a ventilátor.

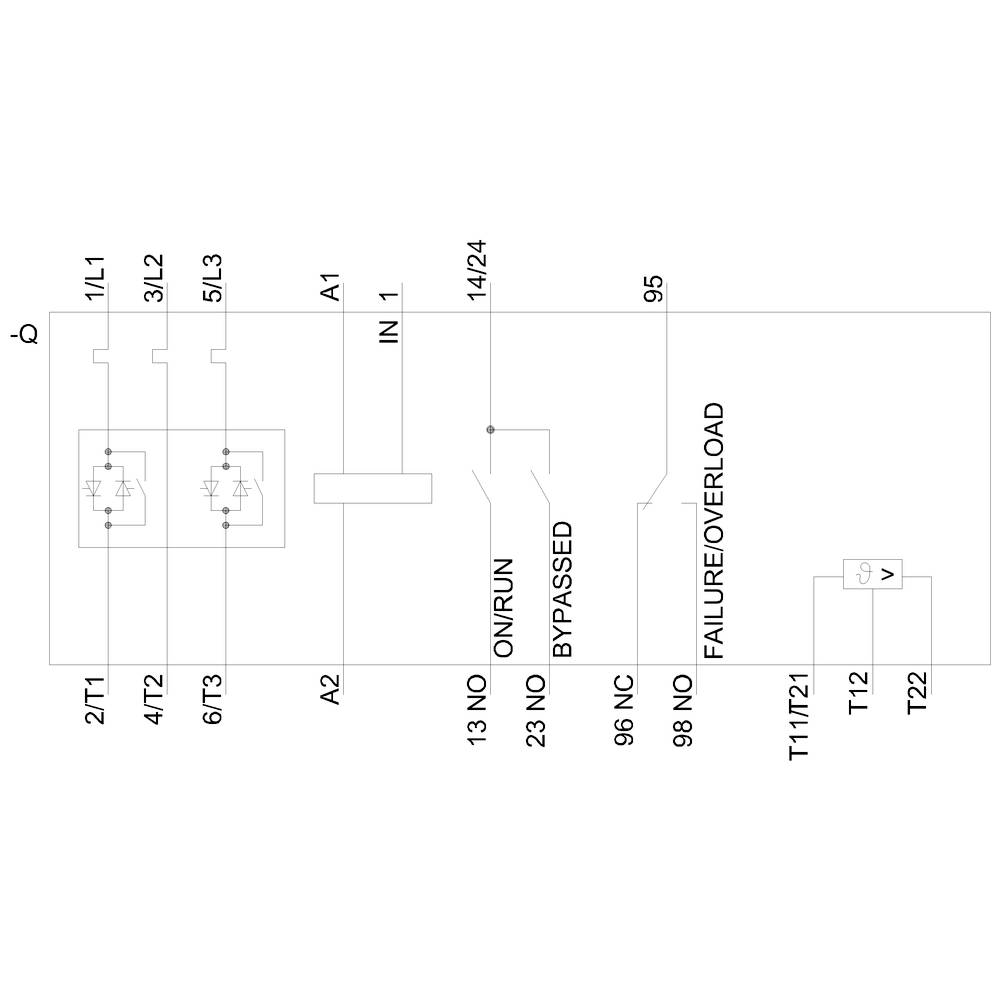

Schéma elektrického obvodu se stykači a relé pro řízení motoru, zobrazující zapojení a označení kontaktů.

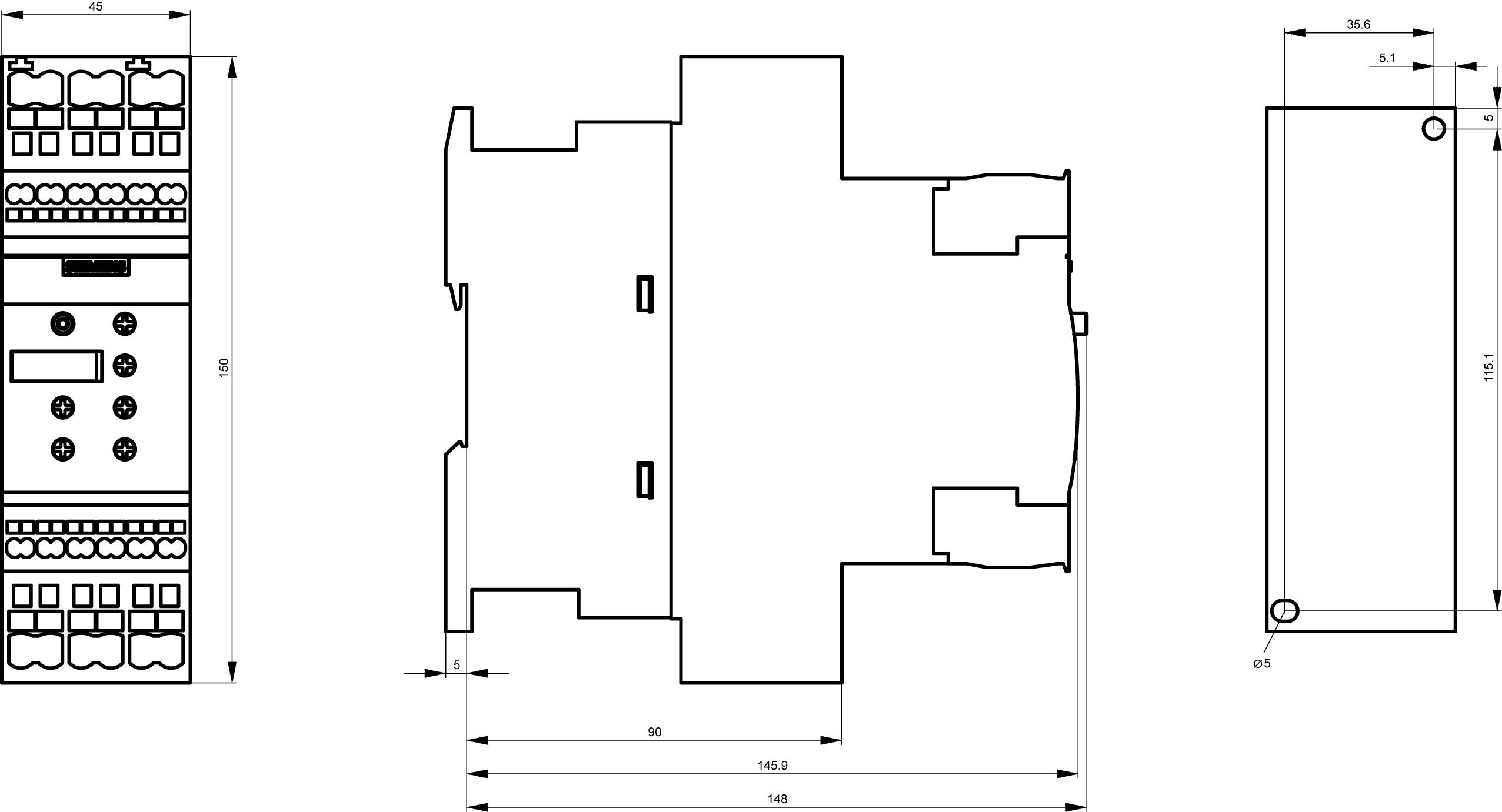

Technický výkres elektronického zařízení. Tři pohledy: přední, boční a horní pohled s přesnými rozměry v milimetrech.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 29. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 355,00 Kč / kus)

15 355,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Ochrana: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S0
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 200 - 480 V AC V

Kategorie produktu: soft startér

Připojovací proud: 12.5 A

Výkon motoru při 400 V: 5.5 kW

Jmenovité napětí: 480 V

Provedení: Pružinová spojka

Číslo výrobce: 3RW40242TB04

Jmenovitý proud: 12.5 A

Jmenovitý proud - filtr: 12.5 A

Typ: 3RW4024-2TB04

Výkon motoru při 230 V/ 400 V: 5.5 kW

Rozm.: (š x v x h) 45 x 150 x 155 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 45 mm

V: 150 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1704967

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 709,00 Kč^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746684

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746685

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699568

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 239,00 Kč^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699569

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1746686

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746687

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 875,00 Kč^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1744276

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

7 035,00 Kč^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746688

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 949,00 Kč^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Objednací číslo:1746689

Doručení: St 11. 11.

Conrad Electronic

480 V

12.5 A

soft startér

5.5 kW

Min.: 1

Násobky: 1

7 639,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746712 Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746712 Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Popis

Softstartér SIRIUS S0 12,5 A, 5,5 kW / 400 V, 40 °C AC 200-480 V AC/DC 24 V pružinové svorky Termistorové ochranné soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
