Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motoru při 400 V 5.5 kW 600 V Jmenovitý proud 12.5 A

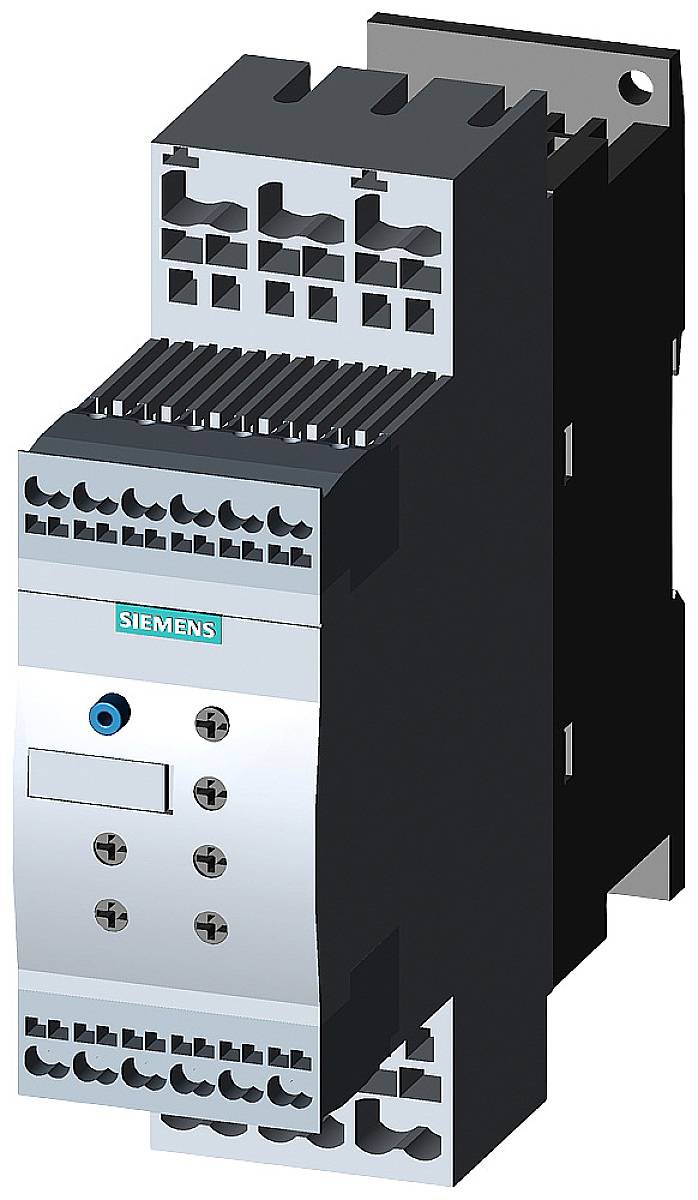

Elektrický stykač od Siemens s několika připojovacími svorkami, používaný pro ovládání elektromotorů nebo elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektronickými komponenty a kabely, které jsou čistě uspořádané a upevněné.

Výkres rozloženého pohledu na soft starter s popisovanými komponenty: připojovací montážní skupiny, kryty svorek, napájecí svorka, ventilátor.

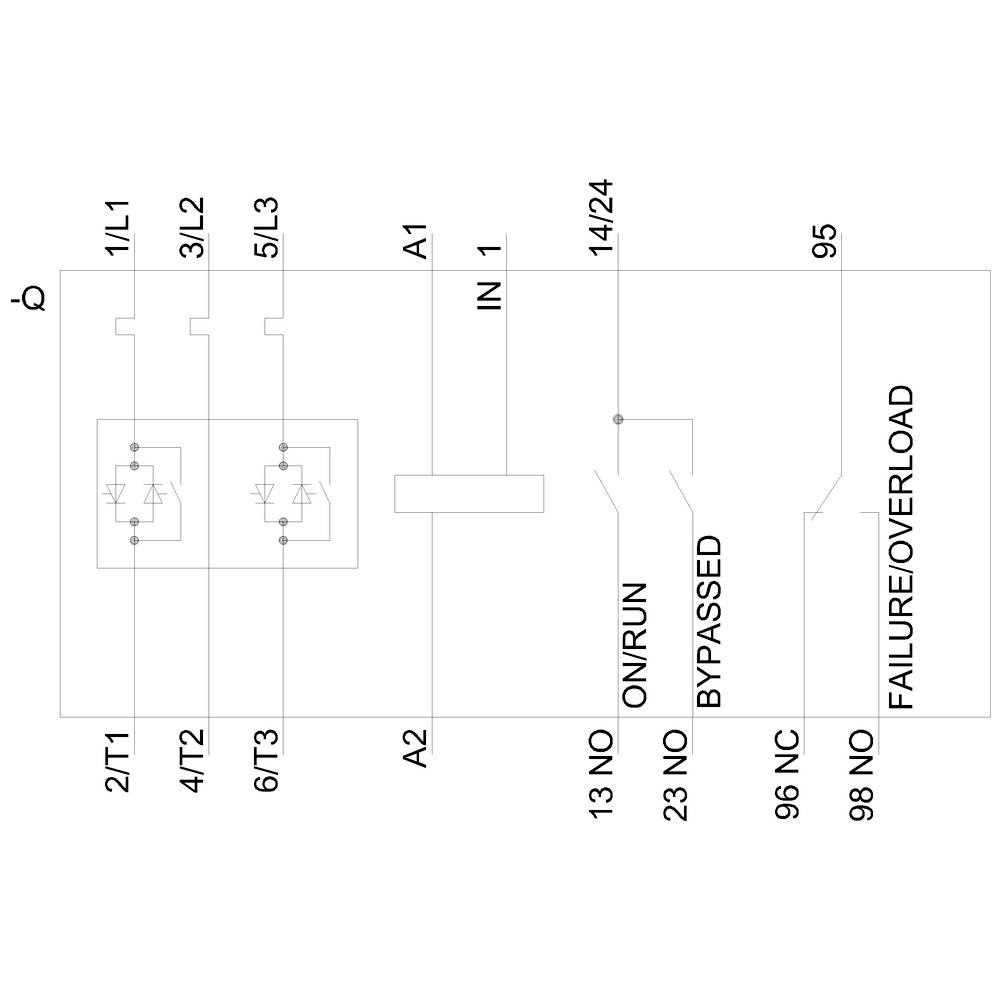

Schéma elektrického řídicího obvodu se vstupy (IN) a výstupy (OUT), obsahující symboly relé a poloh spínačů.

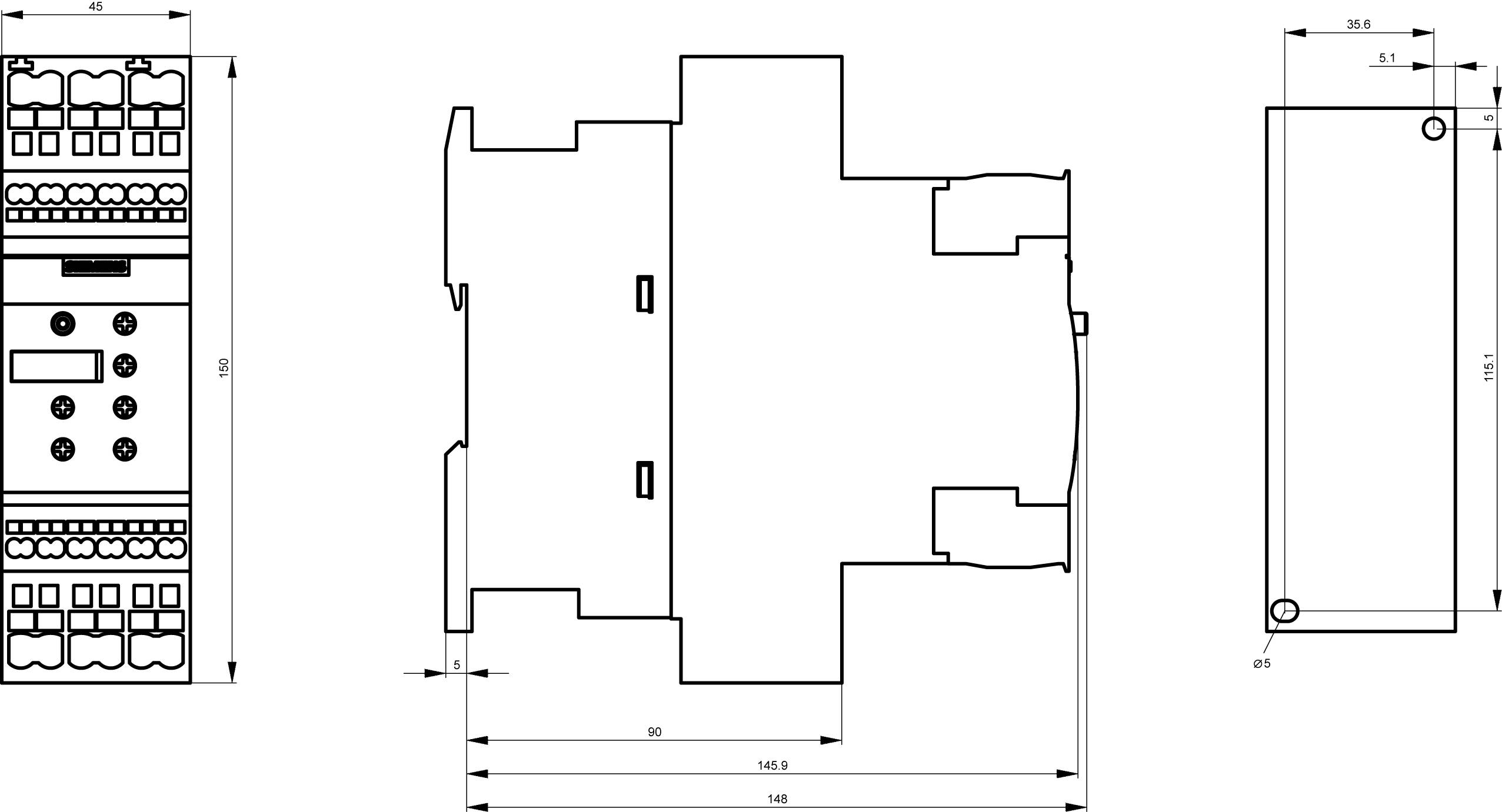

Technický výkres elektrického spínacího zařízení s rozměry. Přední a boční pohled ukazují rozložení a velikost 36x90x60 mm.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 5. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (11 020,66 Kč / kus)

11 020,66 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S0
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400-600 V/AC

Kategorie produktu: soft startér

Připojovací proud: 12.5 A

Výkon motoru při 400 V: 5.5 kW

Jmenovité napětí: 600 V

Provedení: Pružinová spojka

Číslo výrobce: 3RW40242BB15

Jmenovitý proud: 12.5 A

Jmenovitý proud - filtr: 12.5 A

Typ: 3RW4024-2BB15

Výkon motoru při 230 V/ 400 V: 5.5 kW

Rozm.: (š x v x h) 45 x 150 x 155 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 45 mm

V: 150 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 12.5 A

: 5.5 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746711 Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motoru při 400 V 5.5 kW 600 V Jmenovitý proud 12.5 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746711 Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motoru při 400 V 5.5 kW 600 V Jmenovitý proud 12.5 A

Popis

Softstartér SIRIUS S0 12,5 A, 7,5 kW / 500 V, 40 °C AC 400-600 V AC/DC 110-230 V pružinové svorky soft startér SIRIUS 3RW40 pro standardní použití k jemnému třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Inteligentní kontrole funkce chrání softstartér před přehřátím a proti přetížení. Navíc můžete proud během Hochlaufs na nastavitelné maximální hodnota ovládání. S integrovaným dálkový reset můžete rychle a jednoduše rušení z dálky síťovou konektivitou. Celosvětové schválení (např. IEC a UL/CSA) i pro oblasti aplikace (ATEX nebo IEC ex). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Volitelný ventilátor umožňuje ještě dichtere konstrukce v elektrickém rozvaděči. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
