Siemens 3RW3046-2BB04 3RW30462BB04 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A

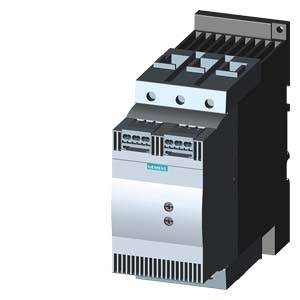

Elektronické zařízení, pravděpodobně průmyslový spínač nebo regulátor s připojovacími svorkami a chladicími žebry na horní straně.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami spínacích modulů a kabelů, které řídí a monitorují elektronická zařízení.

Diagram spouštěče 3RW30 s příslušnými komponenty: výkonová zástrčka, kryty svorek, pomocné svorky a napájecí svorky.

Schéma elektrického spínacího zařízení s připojovacími svorkami, průběžně číslovanými vodiči a označeními relé.

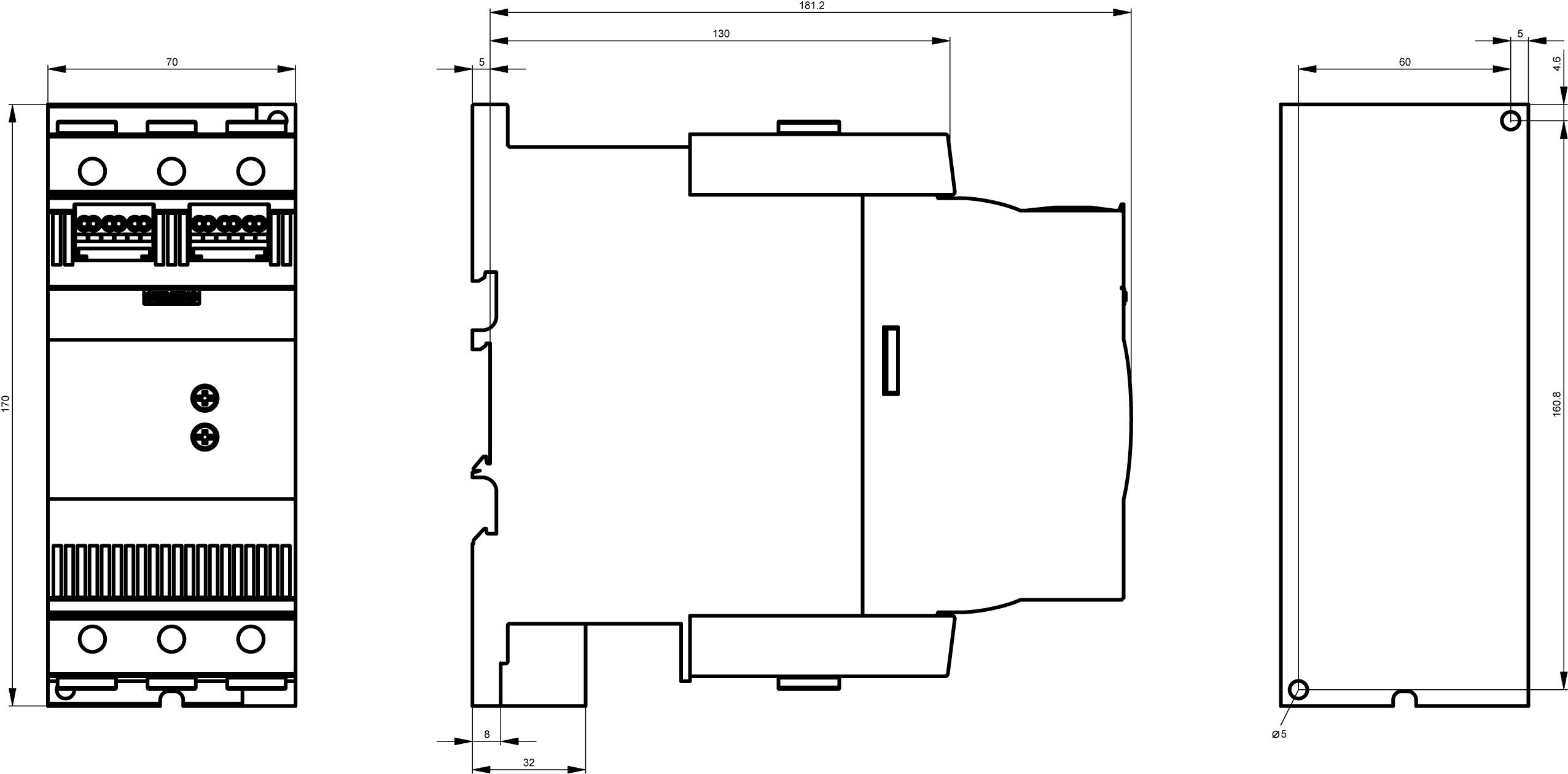

Technický výkres elektrického modulu ve třech pohledech: přední pohled, boční pohled, horní pohled. Uvedeny rozměry a detaily připojení.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (25 376,03 Kč / kus)

25 376,03 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Krytí: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 1
Velikost: S3
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 80 A

Výkon motoru při 400 V: 45 kW

Jmenovité napětí: 480 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW30462BB04

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Typ: 3RW3046-2BB04

Výkon motoru při 230 V/ 400 V: 45 kW

Rozm.: (š x v x h) 70 x 170 x 190 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 70 mm

V: 170 mm

Hloubka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1751096 Siemens 3RW3046-2BB04 3RW30462BB04 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751096 Siemens 3RW3046-2BB04 3RW30462BB04 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A

Popis

Softstartér SIRIUS S3 80 A, 45 kW / 400 V, 40 °C AC 200-480 V AC/DC 24 V pružinové svorky softstartér SIRIUS 3RW30 pro standardní použití k jemnému funkce třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Celosvětové schválení (např. IEC a UL/CSA). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
