Name: Siemens 3RW3036-2BB14 3RW30362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A
Brand: Siemens
SKU: 1704972
Availability: BackOrder

Černé a stříbrné elektrické zařízení s několika přípojkami, vhodné pro průmyslové použití.

Otevřená rozvodná skříň s kabely, spínači a elektronickými komponenty pro průmyslové řízení a automatizaci.

Schéma zapojení znázorňuje konstrukční uspořádání spouštěče 3RW30 s připojovacími svorkami a pojistkami, číslovanými od 1 do 8.

Schéma zapojení relé s označeními vstupních a výstupních svorek: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, IN 1, A1, A2, 13 NO, 14, -Q, ON.

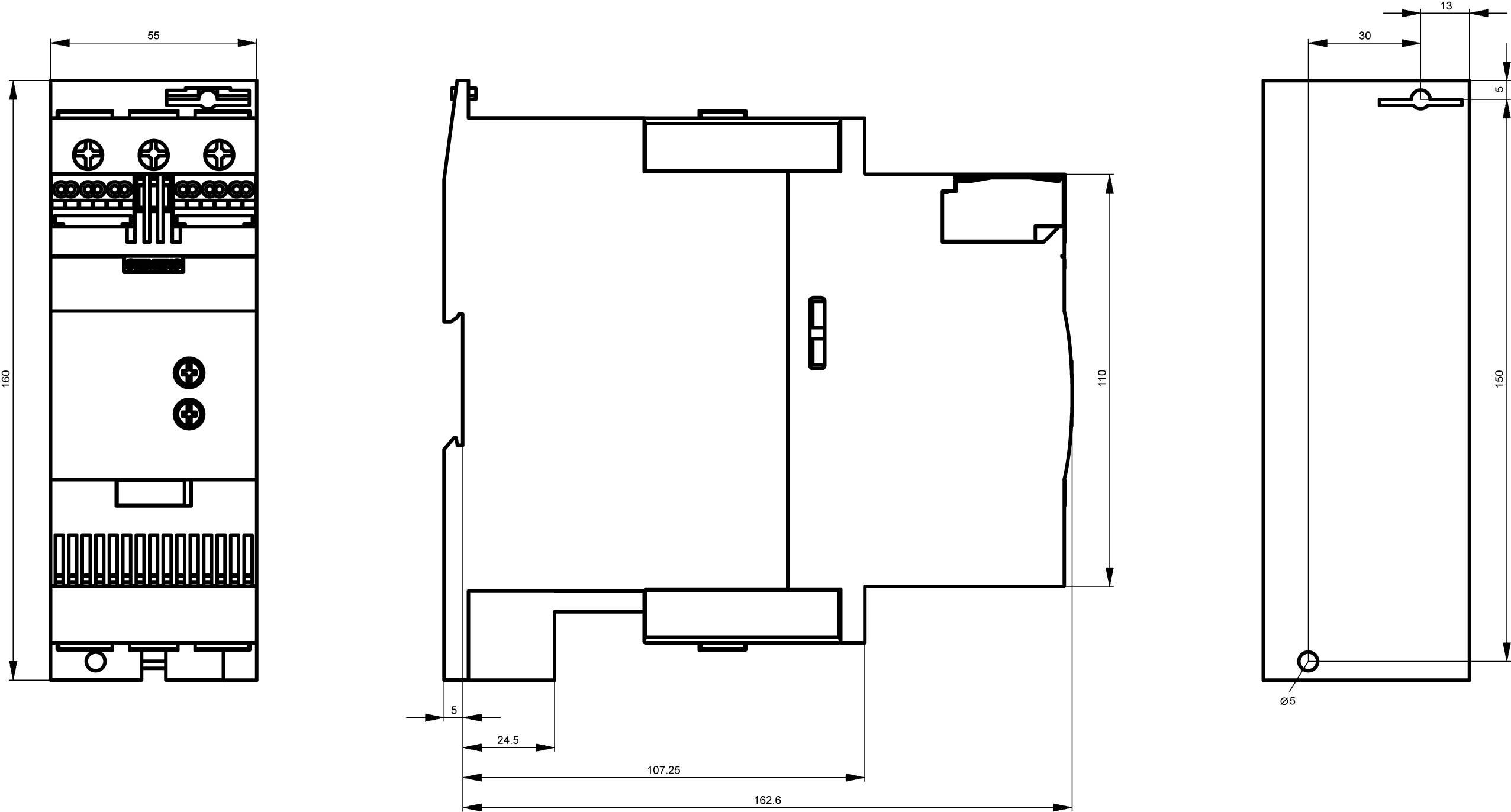

Technický výkres elektronické součástky s předním, bočním a horním pohledem. Rozměry a připojovací místa jsou vyznačeny.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 555,00 Kč / kus)

18 555,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Ochrana: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 1
Velikost: S2
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V/AC

Kategorie produktu: soft startér

Připojovací proud: 45 A

Výkon motoru při 400 V: 22 kW

Jmenovité napětí: 480 V

Provedení: Šroubový spoj

Číslo výrobce: 3RW30362BB14

Jmenovitý proud: 45 A

Jmenovitý proud - filtr: 45 A

Typ: 3RW3036-2BB14

Výkon motoru při 230 V/ 400 V: 22 kW

Rozm.: (š x v x h) 55 x 160 x 170 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 55 mm

V: 160 mm

Hloubka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1704967

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 709,00 Kč^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746684

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746685

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699568

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 239,00 Kč^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699569

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1746686

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746687

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 875,00 Kč^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1744276

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

7 035,00 Kč^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746688

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 949,00 Kč^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Objednací číslo:1746689

Doručení: St 11. 11.

Conrad Electronic

480 V

12.5 A

soft startér

5.5 kW

Min.: 1

Násobky: 1

7 639,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1704972 Siemens 3RW3036-2BB14 3RW30362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704972 Siemens 3RW3036-2BB14 3RW30362BB14 soft startér Výkon motoru při 400 V 22 kW 480 V Jmenovitý proud 45 A

Popis

Softstartér SIRIUS S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V AC/DC 110-230 V pružinové svorky softstartér SIRIUS 3RW30 pro standardní použití k jemnému funkce třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Celosvětové schválení (např. IEC a UL/CSA). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
