Name: Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motoru při 400 V 22 kW Výkon motoru při 230 V 11 kW 400 V/AC Jmeno
Brand: Siemens
SKU: 197610
Availability: InStock

Průmyslové spínací zařízení značky Siemens. Zobrazuje přípojky a ovládací prvky pro řízení elektrických přístrojů.

Otevřená rozvodná skříň s elektrickými komponenty a kabelovými přípojkami, uspořádanými v několika řadách.

Softstart 3RW30 s očíslovanými komponenty: 1. Spojovací díl, 2. Krytka svorek, 3. Krytka připojení, 4. Pomocná svorka, 5. Napájecí svorka.

Schéma elektrického zařízení se šesti svorkami (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) a spínači A1, A2, IN, 13 NO.

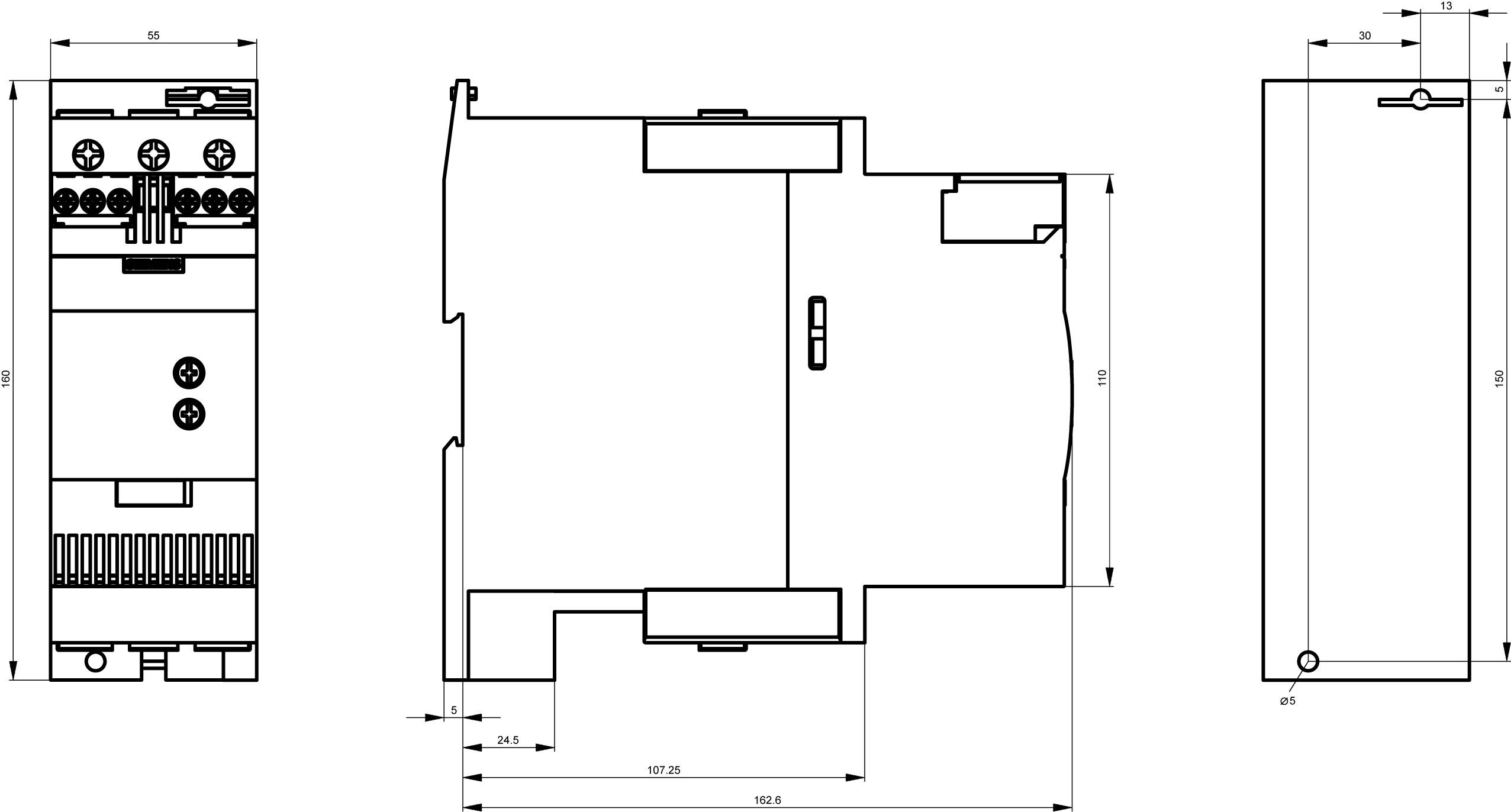

Technický výkres elektronického zařízení s čelním, bočním a pohledem shora. Rozměry a detaily jsou vyznačeny.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Po 2. 11.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 449,00 Kč / kus)

18 449,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Napětí motoru: 200..480 V

Kategorie produktu: soft startér

Připojovací proud: 45 A

Výkon motoru při 230 V: 11 kW

Výkon motoru při 400 V: 22 kW

Jmenovité napětí: 400 V/AC

Číslo výrobce: 3RW30361BB14

Jmenovitý proud: 45 A

Jmenovitý proud - filtr: 45 A

Typ: 3RW3036-1BB14

Rozm.: (d x š x v) 160 x 55 x 145 mm

Připojení: šroubová svorka

Šířka: 55 mm

V: 145 mm

Délka: 160 mm

Max. teplota: 40 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 197610 Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motoru při 400 V 22 kW Výkon motoru při 230 V 11 kW 400 V/AC Jmeno

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 197610 Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motoru při 400 V 22 kW Výkon motoru při 230 V 11 kW 400 V/AC Jmeno

Popis

Elektronické sofstartéry 3RW modulárního systému Sirius jsou vyvinuty pro měkký start nebo vypnutí třífázových motorů. Eliminuje zatížení mechanických součástí motoru při spuštění stroje krátkodobým snížením kroutícího momentu a efektivně chrání síť před nebezpečnými špičkami pomocí snížení odběru proudu. Plynulým stupňováním napětí je optimálně chráněn motor, síť i zátěž před přetížením. Softstartéry 3RW jsou úzké (45 popř. 55 mm), cenově dostupné a bezproblémově kombinovatelné s chrániči, jističi a přepěťovými relé SIRIUS.

Provedení

3RW30: Optimální přizpůsobení operačnímu úkolu díky jednotlivým potenciometrům pro startovací napětí (40 ... 100 %), doba rozběhu do 20 s, pouze měkký start, úsporná montáž díky snadnému 4žilovému připojení. Kombinace hvězda-trojúhelník, napájecí napětí 110 - 230 V AC/DC.
3RW40: Integrovaná ochrana brání přetížení zařízení, sériově manuální nebo dálkové resetování
Elektronická ochrana proti přetížení motoru, nastavitelný proudový limit
Zvýšení výkonu dovybavením ventilátory.

Popis

Provedení

3RW30: Optimální přizpůsobení operačnímu úkolu díky jednotlivým potenciometrům pro startovací napětí (40 ... 100 %), doba rozběhu do 20 s, pouze měkký start, úsporná montáž díky snadnému 4žilovému připojení. Kombinace hvězda-trojúhelník, napájecí napětí 110 - 230 V AC/DC.
3RW40: Integrovaná ochrana brání přetížení zařízení, sériově manuální nebo dálkové resetování
Elektronická ochrana proti přetížení motoru, nastavitelný proudový limit
Zvýšení výkonu dovybavením ventilátory.
