Siemens 3RW3017-1BB14 3RW30171BB14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 400 V/AC Jmeno

Průmyslové spínací zařízení značky Siemens. Zobrazuje přípojky a ovládací prvky pro řízení elektrických přístrojů.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje pečlivě uspořádané vedení kabelů a různé elektrické komponenty.

'Spouštěč 3RW30' zobrazuje zapojení a přípojky s číslovanými komponenty: 1) Kryt svorkovnice, 2) Napájecí svorka, 3) Pomocná svorka.

Schéma zapojení ukazuje třífázový stykač s připojovacími svorkami 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 a ovládacím relé A1, A2.

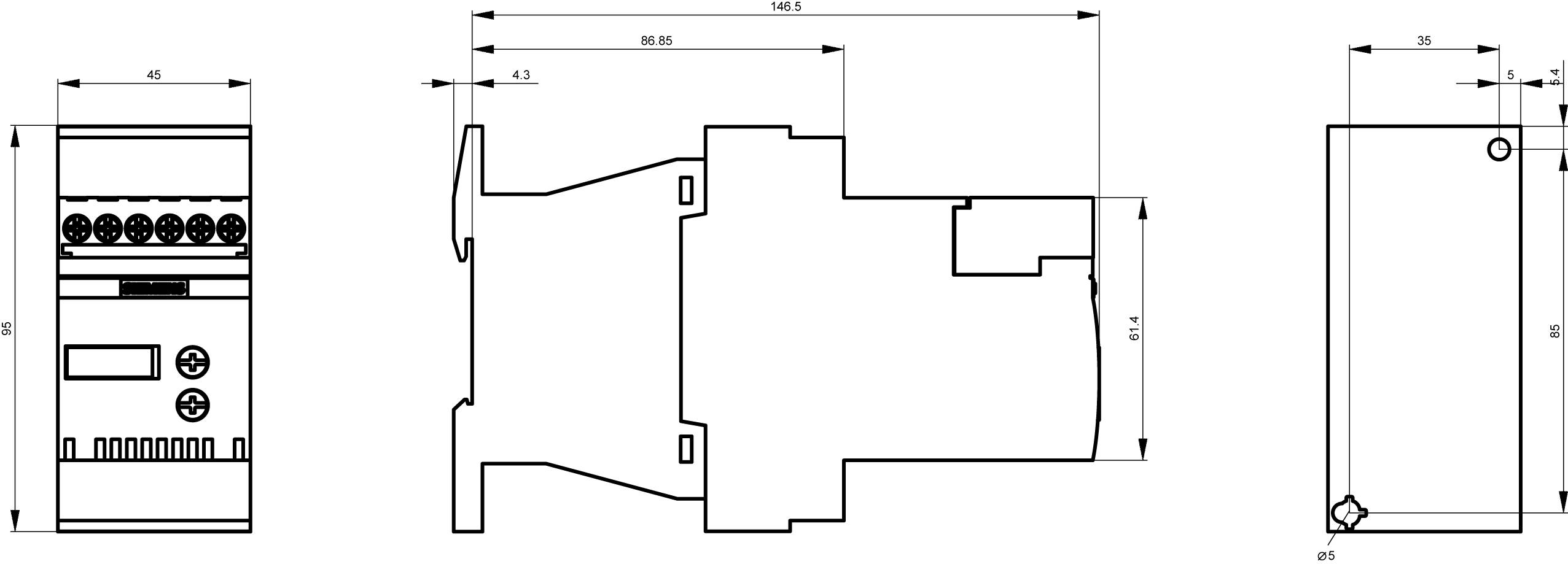

Technický výkres elektronického zařízení se třemi pohledy: čelní, boční a pohled shora, s přesnými rozměry.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 450,41 Kč / kus)

6 450,41 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí motoru: 400 V/AC

Kategorie produktu: soft startér

Připojovací proud: 12.5 A

Výkon motoru při 230 V: 3 kW

Výkon motoru při 400 V: 5.5 kW

Jmenovité napětí: 400 V/AC

Číslo výrobce: 3RW30171BB14

Jmenovitý proud: 12.5 A

Jmenovitý proud - filtr: 12.5 A

Typ: 3RW3017-1BB14

Výkon motoru při 230 V/ 400 V: 5.5 kW

Rozm.: (d x š x v) 150 x 45 x 100 mm

Připojení: šroubová svorka

Šířka: 45 mm

V: 100 mm

Délka: 150 mm

Hloubka: 150 mm

Max. teplota: 40 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 197547 Siemens 3RW3017-1BB14 3RW30171BB14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 400 V/AC Jmeno

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 197547 Siemens 3RW3017-1BB14 3RW30171BB14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 400 V/AC Jmeno

Popis

SIRIUS softstartér S00 12,5 a, 5,5 kW/400 v, 40 °C 200-480 v AC/DC, 110-230 v šroubové svorky Sanfstartér SIRIUS 3RW30 pro standardní aplikace pro měkký start třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci a napájení pro nižší zahřívání ve skříňovém rozvaděči. Schválení po celém světě (např. IEC, UL/CSA).
Softstartéry 3RW jsou k dispozici pro sítě do 690 v ve velkém rozsahu s různými napáječi s různými napáječi a šroubovacím připojením. U 3RW30/40 jsou k dispozici další varianty s 24 v řídicím napětím. Některé z 3RW40 až S3 a všechny 3RW44 nabízejí také ochranu termistoru.
S volitelným spojovacím modulem lze softstartér přimontovat výkonový spínač, dokonce i pro varianty s pružinovým připojením.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
